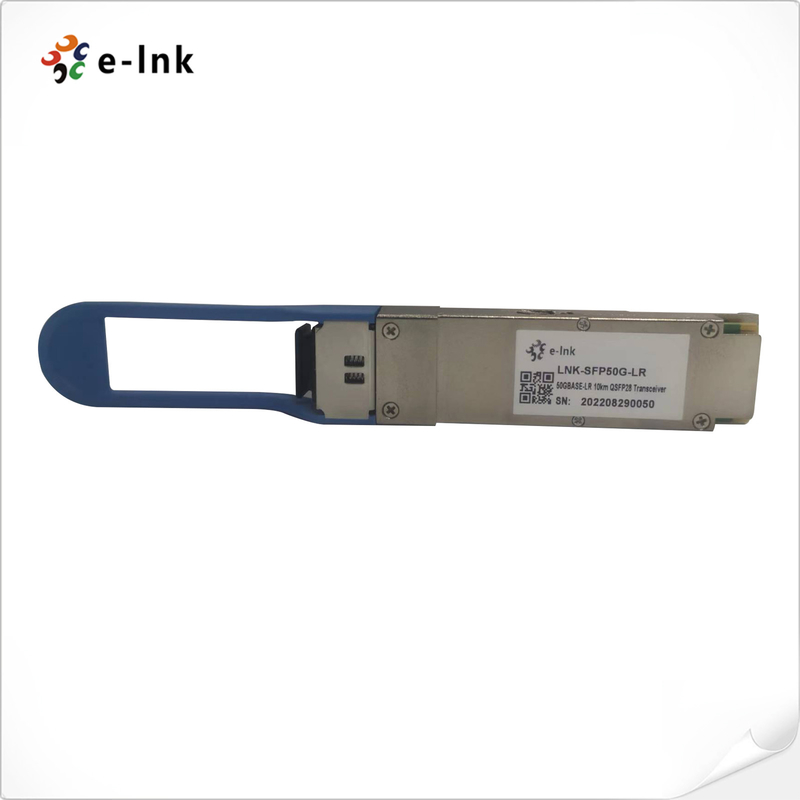

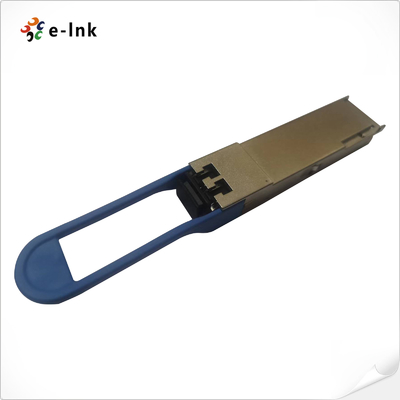

Modul Serat Optik 50G LR QSFP28 Transceiver 10KM Duplex LC Connector SMF

Parameter

Simbol

min.

Khas

Maks.

Satuan

Catatan

Panjang gelombang

1304.5

1311

1317.5

nm

Rasio penekanan mode samping

SMSR

30

dB

Kekuatan peluncuran rata-rata

P_KELUAR

-4.5

-

4.2

dBm

Daya peluncuran rata-rata pemancar OFF

P_{OUT_OFF}

-

-

-30

dBm

Amplitudo Modulasi Optik Luar (OMAouter)

P_keluar

-1.5

-

4

dBm

Rasio kepunahan

ER

3.5

-

-

dB

Luncurkan daya di OMAouter minus TDECQ

OMA-TDECQ

-2.9

-

-

dBm

Penutup mata pemancar dan dispersi untuk PAM4 (TDECQ)

TDECQ

-

-

3.2

dB

1

Panjang gelombang spektrum

_-20

-

-

1

nm

Toleransi kerugian pengembalian optik

ORLT

-

-

15.6

dB

RIN_15.6OMA

RIN

-

-

-132

dB/Hz

Reflektansi pemancar

-

-

-26

dB

Parameter

Simbol

min.

Khas

Maks.

Satuan

Catatan

Panjang gelombang

1304.5

1311

1317.5

nm

Sensitivitas penerima (OMA luar)

maks(–8.4; SECQ – 9.8)

dBm

1

Sensitivitas penerima tertekan (OMAouter)

-

-

-

-6.6

dBm

2

Kondisi uji sensitivitas penerima tegangan:

Penutupan mata yang ditekankan untuk PAM4 (SECQ)

-

-

-

3.2

dB

Ambang Kerusakan

P_damage

5.2

-

-

dBm

Daya Terima Rata-rata

-

-10.8

-

4.2

dBm

Menerima daya (OMA luar)

OMA

-

-

4

dBm

Reflektansi Penerima

RXR

-

-

-26

dB

LOS menegaskan

LOSA

-30

dBm

Penolakan LOS

KEHILANGAN

-11

dBm

histeresis LOS

LOSH

0,5

dB
