Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kata kunci: | Konektor LC serat optik modul transceiver SFP | Aplikasi: | 100GBASE-LR1 |
---|---|---|---|
Penyambung: | LC dupleks | Panjang gelombang: | 1311nm |
Jarak Transmisi: | 10km | Tegangan Pasokan: | Tunggal 3.3V |
Cahaya Tinggi: | 100G LR1 SFP modul transceiver,1310nm SFP modul transceiver,Duplex LC 100g qsfp28 transceiver |

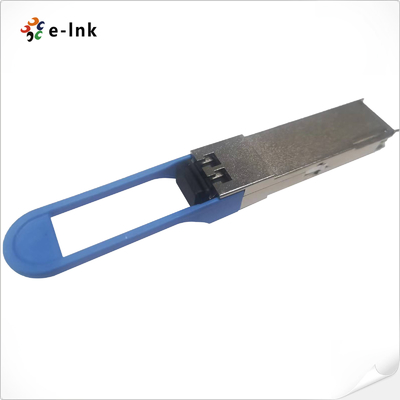

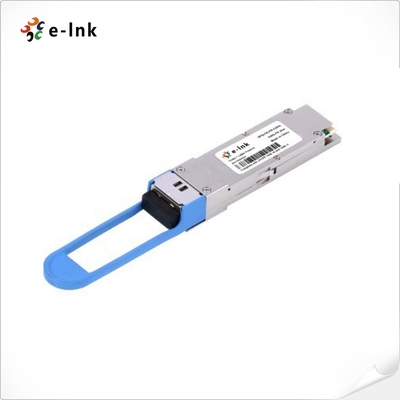

Modul Fiber SFP 100GBASE-LR1 QSFP28 1310nm 10KM Transceiver Duplex LC Connector
Pemancar Optik QSFP Keuntungan
Antarmuka listrik I/O berkecepatan tinggi (CAUI-4)
Mendukung jangkauan 10 km dari serat mode tunggal
Sesuai dengan Standar QSFP28: SFF-8636 Rev 2.10a
Sesuai dengan IEEE802.3cu D3.2 100GBASE- LR1
Antarmuka Serial Dua Kawat dengan Pemantauan Diagnostik Digital
Spesifikasi Optik Pemancar
Parameter |
Simbol |
min. |
Khas |
Maks. |
Satuan |
Catatan |
Panjang gelombang |
C |
1304.5 |
1311 |
1317.5 |
nm |
|
Rasio penekanan mode samping |
SMSR |
30 |
- |
- |
dB |
|
Daya Peluncuran Optik Rata-rata |
MERENGUT |
-1.9 |
- |
4.8 |
dBm |
1 |
Daya peluncuran rata-rata pemancar OFF |
POUT_OFF |
- |
- |
-15 |
dBm |
|
Rasio Kepunahan |
ER |
3.5 |
- |
- |
dB |
|
Amplitudo Modulasi Optik Luar (OMAouter) |
OMA luar |
- |
- |
5 |
dBm |
|
Amplitudo Modulasi Optik Luar (OMAouter) untuk TDECQ <1,4 dB untuk 1,4 dB TDECQ 3,4 dB |
OMA luar |
1.1 -0,3+ TDECQ |
- |
- |
dBm |
|
Pemancar dan dispersi penutupan mata |
TDECQ |
- |
- |
3.4 |
dB |
|
Penutup mata pemancar untuk PAM4 (TECQ) |
TECQ |
- |
- |
3.4 |
dB |
|
|TDECQ - TECQ | |
- |
- |
- |
2.5 |
dB |
|
Over/under-shoot |
- |
- |
- |
22 |
% |
|
Ekskursi daya pemancar |
- |
- |
- |
2.8 |
dBm |
|
RIN15.6OMA |
RIN |
- |
- |
-136 |
dB/Hz |
|
Toleransi kerugian pengembalian optik |
ORLT |
- |
- |
15.6 |
dB |
|
Waktu transisi pemancar |
|
- |
- |
17 |
ps |
|
Reflektansi pemancar |
TR |
- |
- |
-26 |
dB |
Spesifikasi Optik Penerima
Parameter |
Simbol |
min. |
Khas |
Maks. |
Satuan |
Catatan |
Panjang gelombang |
C |
1304.5 |
1311 |
1317.5 |
nm |
|
Ambang Kerusakan |
|
5.8 |
- |
- |
dBm |
|
Rata-rata menerima daya |
|
-8.2 |
- |
4.8 |
dBm |
1 |
Menerima daya (OMA luar) |
Rp |
- |
- |
5 |
dBm |
|
Reflektansi penerima |
RR |
- |
- |
-26 |
dB |
|
Sensitivitas penerima (OMA luar) untuk TECQ < 1,4 dB untuk 1,4 dB≤ TECQ 3,4 dB |
RS |
- |
- |
-6.1 -7.5+ TECQ |
dBm |
|
Sensitivitas penerima yang tertekan |
SRS |
- |
- |
-4.1 |
dBm |
2 |
Kondisi Uji Sensitivitas Penerima Tertekan: |
- |
- |
|
- |
|
|
Penutupan mata yang ditekankan untuk PAM4 (SECQ) |
SECQ |
- |
- |
3.4 |
dB |
Diagnostik Digital
Parameter |
Jangkauan |
Ketepatan |
Satuan |
Kalibrasi |
Suhu |
0 hingga 70 |
±3 |
C |
Intern |
Voltase |
0 ke VCC |
±3% |
V |
Intern |
Tx Bias Saat Ini |
0 sampai 100 |
±10% |
mA |
Intern |
Daya Keluaran Tx |
-1,9 hingga +4,8 |
±3 |
dB |
Intern |
Rx Menerima Daya |
-8,2 hingga +4,8 |
±3 |
dB |
Intern |
Tata Letak Pad Modul QSFP28
meminta informasi
Nomor Bagian |
Aplikasi |
Kecepatan Data |
Sumber Laser |
Jenis serat: |
LNK-QSFP28-LR1-10 |
100GBASE-LR1 |
100GE (53.125 GBd) |
1311nm EML |
SMF |
