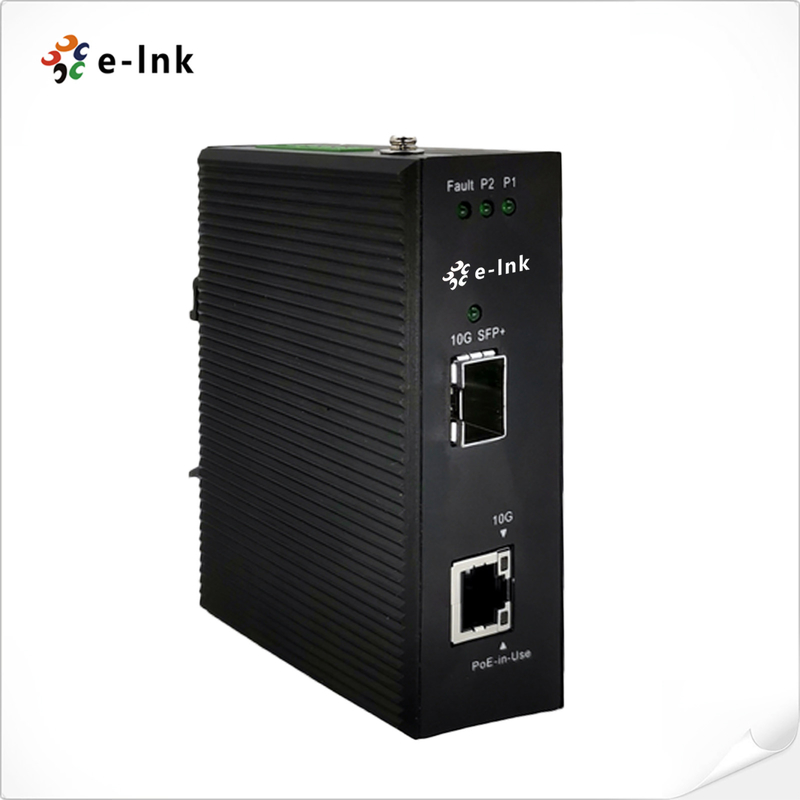

Konverter PoE++ Multi-Gigabit ke 10G SFP+ 90W Industrial Media Bridge
Ikhtisar
The Seri E-link LNK-10GHP adalah generasi berikutnya konverter media PoE++ Multi-Gigabit ke 10G SFP+ kelas industri
, yang dibuat untuk memberikan bandwidth ultra-tinggi dan output PoE++ yang kuat (hingga 90W)
untuk perangkat jaringan canggih. Dirancang untuk penerapan penting seperti Wi-Fi titik akses 6, tulang punggung pengawasan, dan komputasi tepi
, memastikan data dan daya yang muluspengiriman di
lingkungan industri yang keras.
Kompak, tanpa kipas, dan berperingkat IP40, ia menyediakan
kinerja 10G dengan kompatibilitas multi-kecepatan yang fleksibel(10G/5G/2.5G/1G/100M), bersama dengan
input daya DC yang berlebihan untuk pengoperasian tanpa gangguan.Fitur
10G SFP+ ke 10G/5G/2.5G/1G/100M RJ45
konversi cerdasIEEE 802.3bt PoE++ hingga 90W
untuk PD berdaya tinggi (AP Wi-Fi 6, kamera PTZ, dll.)Rumah aluminium tanpa kipas yang ringkas
, berperingkat IP40 untuk keandalan industriPengoperasian suhu lebar
dari -40°C hingga +80°CInput daya ganda 44–57VDC yang berlebihan
dengan perlindungan polaritas terbalikPemasangan DIN-Rail & Dinding
fleksibilitas untuk berbagai instalasiFabric switching 20Gbps berkecepatan tinggi
dengan kinerja non-blockingPerlindungan ESD dan lonjakan komprehensif
, sesuai dengan CE/FCC/RoHSIndeks Teknis
Ethernet
| Standar: |
| IEEE 802.3u Fast Ethernet |
IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3bz 2.5G/5GBASE-T |
| IEEE 802.3an 10GBASE-T |
| IEEE 802.3ae 10Gbps Ethernet |
| IEEE 802.3x Full-Duplex Flow Control |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| IEEE 802.3bt 4-pair Power over Ethernet |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
| Kontrol Aliran: |
| Rangka jeda IEEE 802.3x untuk full duplex |
Switch Fabric: |
| 20Gbps/non-blocking |
Kabel Jaringan |
| 10G/5G/2.5G/1G/100M Base-T: |
10G - Cat 6A/7
5G - Cat 6/6A/7
2.5G/1G - Cat 5e/6/6A/7
100M – Cat 5/5e/6/6A/7
Kabel UTP Cat 5/5e/6/6A/7 (maks 100 meter)
EIA/TIA-568 STP 100-ohm (maks 100 meter)
10GBase-LR/SR/BX:
Kabel serat optik multi-mode 50/125um atau 62.5/125um, hingga 300m
Kabel serat optik single-mode 9/125um, hingga 80km
Antarmuka
|
| Konektor: |
| 1 x antarmuka 10G/5G/2.5G/1G/100M Base-T RJ45 dengan fungsi injektor IEEE 802.3bt PoE++ |
Port Optik: |
| 1 x antarmuka 10GBase-X SFP+ |
PoE (Power over Ethernet) |
| Standar: |
| IEEE 802.3af Power over Ethernet |
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Power over Ethernet Plus Plus
Port:
|
| RJ45 |
Output Daya PoE: |
| 802.3bt PoE++ : 90W |
Jenis Catu Daya PoE: |
| End-span + mid-span |
Penugasan Pin Daya: |
| End-span: 1/2 (-), 3/6 (+); |
mid-span: 4/5 (+), 7/8 (-)
Anggaran Daya PoE:
|
| 90 watt@44~57V DC input |
Lingkungan |
| Suhu Operasi: |
| -40°C hingga 80°C (-40°F hingga 176°F) |
Suhu Penyimpanan: |
| -40°C hingga 85°C (-40°F hingga 185°F) |
Kelembaban Relatif: |
| 5% hingga 95% non-kondensasi |
MTBF |
| > 100.000 jam |
Listrik dan Mekanik |
| Daya Masukan: |
| 44~57VDC (Terminal Block) |
Konsumsi Daya: |
| Sistem AKTIF tanpa pemuatan: 48V DC: 4.36W |
Pemuatan penuh dengan PoE++: 48V DC: 98W
Kelebihan Beban Input Daya:
|
| Dapat Direset Otomatis |
Polaritas Terbalik: |
| Hadir |
Dimensi (PxLxT): |
| 3.03 x 1.48 x 4.21 inci (77 x 37.5 x 107mm) |
Berat: |
| 270g |
Casing: |
| Casing Aluminium |
Opsi Pemasangan: |
| DIN-Rail dan Pemasangan di Dinding |
Indikator LED: |
| P1/P2: |
| Status Daya |
Kesalahan: |
| Alarm Kesalahan |
10G: |
| Status Tautan Ethernet 10G |
10G SFP+: |
| Status Tautan 10G SFP+ |
Persetujuan Peraturan |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, Kelas A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Informasi Pemesanan |
Model
| Deskripsi |
LNK-GY10GP-SFP |
| Konverter Media PoE++ 802.3bt Industrial 10GBase-X SFP+ ke 10G/5G/2.5G/1G/100M Base-T |
Opsi SFP+ |
| ► Opsi SFP+. Silakan pilih SFP Anda di Halaman Opsi SFP kami (SFP Industri). |
► Modul SFP+ harus dibeli secara terpisah. |
| Opsi Pemasangan |
| ► Braket DIN-Rail Default terpasang; |
Opsi Daya |
| ► Catu Daya DIN-Rail 120W/2.5A 48VDC. Kabel Terbuka untuk Terminal Block. |
► Catu Daya harus dibeli secara terpisah |
|

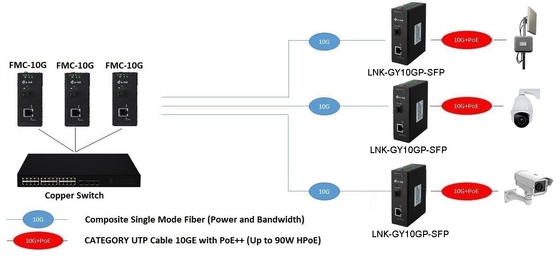

Aplikasi
|
Metode 1: Satu sisi - memperluas jangkauan sakelar optik.
Metode 2: Dua sisi - memperluas jangkauan sakelar berbasis tembaga.
