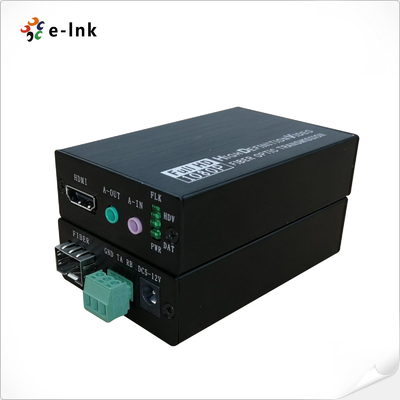

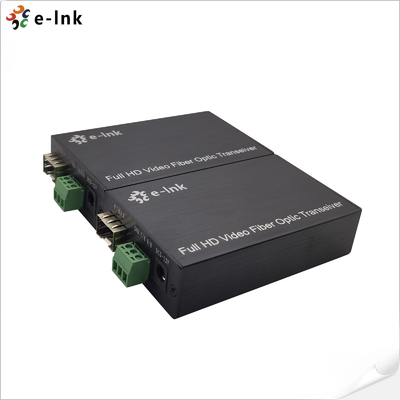

HDMI melalui Extender Fiber Optik 20km dengan Kontrol Audio Dua Arah RS232 Plug and Play
Ikhtisar
Seri LNK-HF100DA adalah Extender HDMI melalui Fiber Optik berkinerja tinggi
yang dirancang untuk transmisi sinyal jarak jauh profesional. Unit ringkas ini
mengirimkan video HDMI yang tidak terkompresi, audio stereo dua arah, dan
data serial RS232 melalui satu kabel fiber optik, memastikan integritas sinyal yang luar biasa
pada jarak yang diperpanjang. Ini sepenuhnya mematuhi standar HDMI 1.4b, 3D, dan HDCP
1.4, mendukung resolusi sejernih kristal hingga 1920*1200@60Hz. Berkat
konstruksi yang kuat dan pemrosesan sinyal yang canggih, extender ini memberikan
kinerja yang andal, aman, dan berkualitas tinggi, menjadikannya solusi ideal untuk
aplikasi yang menuntut dalam pengawasan keamanan, ruang komando dan kontrol,
penandaan digital, dan lingkungan siaran.
Fitur
Transmisi Multi-Sinyal Jarak Jauh: Mampu mengirimkan HDMI yang tidak terkompresi,
audio stereo dua arah, dan sinyal kontrol RS232 melalui satu kabel fiber optik untuk
jarak hingga 20km, memastikan integritas sinyal yang sempurna.
Dukungan Video Resolusi Tinggi: Memberikan kualitas video premium dengan dukungan untuk
resolusi hingga 1920x1200@60Hz, termasuk kompatibilitas khusus untuk
1600x1200@60Hz, ideal untuk tampilan standar dan profesional.
Saluran Audio Dua Arah: Memungkinkan transmisi dan penerimaan simultan dari
audio stereo eksternal, memfasilitasi komunikasi interaktif untuk aplikasi seperti
sistem konferensi dan audio siaran.
Kepatuhan Standar Luas: Mematuhi protokol HDMI 1.4b 3D dan HDCP 1.2 yang ketat,
menjamin integrasi yang mulus dan perlindungan konten dengan berbagai
peralatan sumber dan tampilan.
Manajemen EDID Lanjutan: Menampilkan dukungan EDID yang canggih untuk secara otomatis
membaca dan mengelola data tampilan, memastikan resolusi output sumber yang benar dan mengurangi
komplikasi pengaturan.
Integritas Sinyal Unggul: Menggabungkan sistem penyesuaian otomatis yang
terus-menerus mengoptimalkan sinyal video, menghasilkan kualitas gambar yang sangat halus, tajam,
dan stabil.
Perlindungan Perangkat Keras yang Kuat: Perlindungan ESD bawaan pada antarmuka utama melindungi
unit dari pelepasan elektrostatik, secara signifikan meningkatkan daya tahan dan keandalan perangkat di
berbagai lingkungan.
Pemasangan yang Mudah: Dirancang untuk pengoperasian plug-and-play yang sebenarnya, memungkinkan untuk segera
penyebaran tanpa memerlukan driver atau konfigurasi yang kompleks, yang menghemat waktu dan
mengurangi biaya pemasangan.
Indeks Teknis
| Parameter |
Deskripsi |
|
Video
|
Standar |
HDMI1.4B 3D; HDCP1.4 |
| Jam piksel maksimum |
165MHz |
| Laju data maksimum |
6.75Gbps |
| Sesuai |
1080P@50/59.95/60Hz,( Maks 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Dukungan khusus 1600*1200 @60HZ
|
| Konektor |
HDMI tipe A betina |
| Impedansi |
100Ω |
| Jangkauan Kabel HDMI |
<5Meter (Resolusi hingga 1920*1200@60Hz) |
| Audio |
Antarmuka |
Audio stereo eksternal 3.5MM |
| Pemancar |
1Ch Input + 1Ch Ouptut |
| Penerima |
1Ch Input + 1Ch Ouptut |
| RS232 |
Antarmuka |
Blok Terminal 3-Pin |
| Laju Baud |
≤115200bps |
| Fiber optik |
Antarmuka |
Model SFP – Konektor LC |
| Jenis serat |
Mode tunggal |
| Panjang gelombang |
850nm/1310nm/1550nm |
| Lebar pita antarmuka |
3Gbps |
| Jarak transmisi |
Transmisi@1920*1200@60Hz
Serat multi-mode:<500M
Serat mode tunggal: 20km
|
| Indeks Lainnya |
Catu daya |
Adaptor daya: DC 5~12V |
| Disipasi daya |
MAKS 4W |
| Suhu |
Pengoperasian: -20℃ ~ +70℃ |
| Kelembaban |
Pengoperasian: 5% ~ 90% |
| Dimensi (PxLxT) |
92 x 57 x 23 (mm) |
Informasi Pemesanan
| Model |
Deskripsi |
| LNK-HF100DA |
1Ch HDMI + 1Ch Audio Stereo Dua Arah + 1Ch RS232 melalui Extender Fiber Optik, LC(SFP), serat multi-mode, 500m, termasuk 1 pemancar & 1 penerima, digunakan berpasangan |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch Audio Stereo Dua Arah + 1Ch RS232 melalui Extender Fiber Optik, LC(SFP), serat mode tunggal, 20km, termasuk 1 pemancar & 1 penerima, digunakan berpasangan |
Aplikasi
Extender fiber optik kelas profesional ini dirancang untuk lingkungan
yang membutuhkan transmisi video definisi tinggi jarak jauh yang andal, interaktif
audio, dan sinyal kontrol serial. Konfigurasi antarmuka khususnya membuatnya ideal untuk:
-
Sistem Kontrol Industri: Memungkinkan pemantauan dan pengoperasian terpusat dengan
-
memperluas antarmuka workstation kontrol ke PLC dan HMI jarak jauh melalui fiber, dengan
-
RS232 untuk kontrol perangkat dan audio dua arah untuk interkom.
-
Produksi Siaran & Langsung: Memfasilitasi transmisi umpan kamera yang andal
-
(HDMI) dan komunikasi audio dua arah antara panggung/lapangan dan
-
ruang kontrol produksi, dengan kontrol serial untuk kamera PTZ.
-
Pusat Keamanan & Pengawasan: Memungkinkan konsolidasi sinyal dari
-
pengaturan keamanan jarak jauh, mengirimkan video HD dari kamera, audio dari area
-
mikrofon, dan RS232 untuk kontrol PTZ kembali ke stasiun pemantauan pusat.
-
Penandaan Digital & Jaringan AV Perusahaan: Mengelola distribusi konten ke
-
tampilan di seluruh kampus atau bangunan besar, menggunakan RS232 untuk daya tampilan
-
manajemen/daya hidup/mati dan audio dua arah untuk suara yang disinkronkan.
-
Pencitraan Medis & Tampilan Diagnostik: Memastikan transmisi data medis yang murni
-
pencitraan dari peralatan diagnostik di ruang yang terlindung ke diagnostik jarak jauh
-
stasiun peninjauan, menjaga kesetiaan sinyal dan kepatuhan.
-
Sistem Pembelajaran Jarak Jauh & Konferensi: Memperluas video presentasi (HDMI)
-
dan mendukung audio dua arah untuk sesi Tanya Jawab antara aula utama dan jarak jauh
-
ruangan kelebihan atau studio rekaman.
