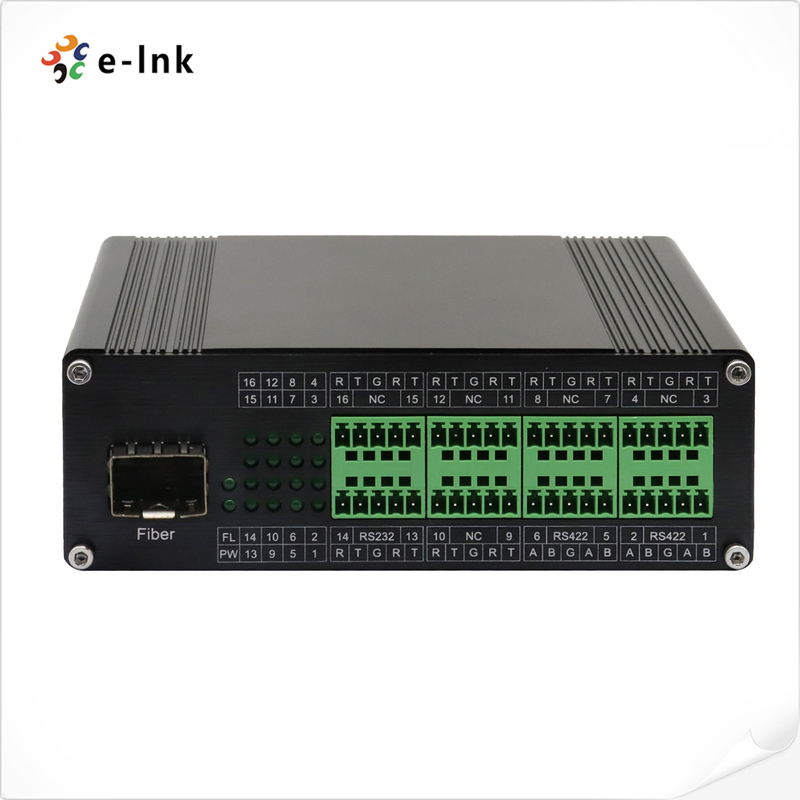

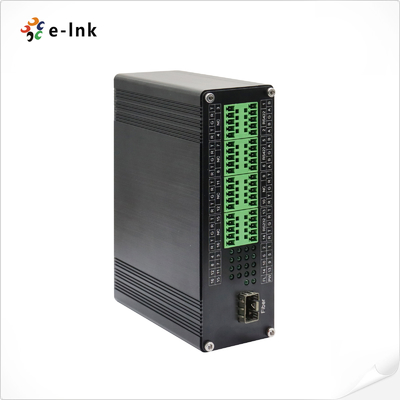

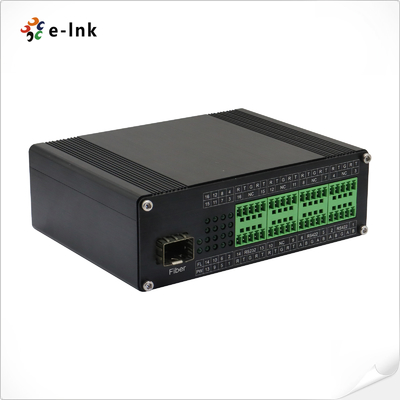

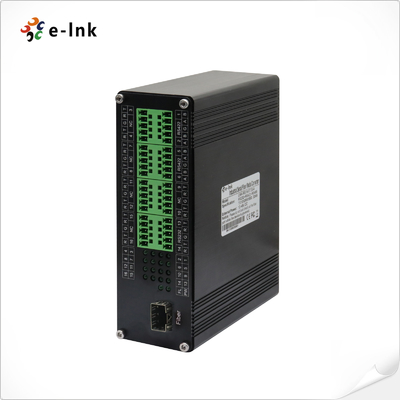

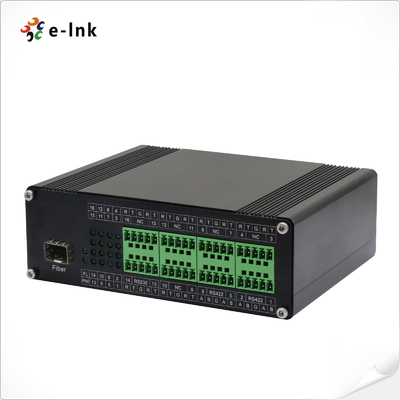

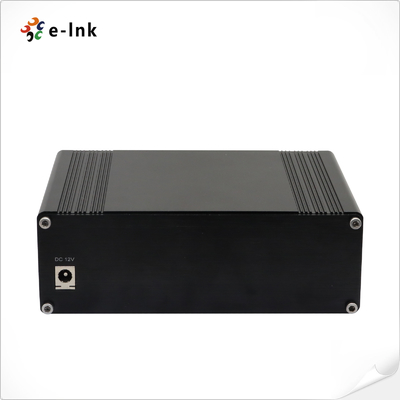

Industrial Multi-Channel RS-232/422/485 Serial ke Konverter Serat
Gambaran umum
PeraturanE-link LNK-IRS Series adalahmulti-saluran kelas industri RS232/RS485/RS422 ke konverter serat optik, dirancang untuk memperpanjang komunikasi serial hingga2km melalui serat multimode atau20 km melalui serat mode tunggal.
Ini mendukung4 sampai 16 saluran RS232 atau RS485, dan2 sampai 8 saluran RS422, dengan konfigurasi sinyal campuran yang fleksibel seperti8CH RS232 + 8CH RS485 atau8CH RS485 + 4CH RS422.
Dengan fiturDesain DIN-rail mount, memastikan pemasangan mudah di lingkungan industri yang keras.EMI,gelung tanah, dangangguan petir, memastikan tinggikeandalan data,keamanan, dankinerja.
Ideal untukotomatisasi industri,kontrol proses,lampu panggung, dansistem manajemen lalu lintas.
Fitur
Desain tanpa kipas angin dan Din-Rail untuk Lingkungan Industri yang keras
Dibangun dalam Bi-Directional RS232/422/485 ((Terminal Block) Serial Port
Mendukung Multi-Channel Serial Data Ports: 4~16Ch RS232, 4~16Ch RS485 atau 2~8Ch RS422
Data berurutan sepenuhnya transparan, laju baud dapat beradaptasi sendiri, tidak perlu pengaturan
Mendukung SFP, FC, SC atau ST Multi-mode 2km, Single-mode 20km
Data seri kecepatan tinggi dapat digunakan untuk komunikasi DMX512 di Stage Lighting Control
Dukungan tegangan input 12 ~ 48VDC
Kasus Aluminium IP40
-40°C sampai 80°C (-40°F sampai 176°F) Suhu operasi
Garansi 5 tahun
Indeks Teknis
| Antarmuka Serat Optik |
| Antarmuka serat | SFP, FC, SC atau ST |
| Kebutuhan kabel | Multi-Mode: 50/125um, 62.5/125um
Single-Mode: 9/125um |
| Pelabuhan serat | 1 Pelabuhan Serat |
| Jarak transmisi | Multi-Mode: 2km
Mode tunggal: 20km |
| Panjang gelombang | 1310nm/1490nm/1550nm |
| RS232 Serial Interface |
| Antarmuka fisik | Terminal sekrup standar industri |
| Jenis data | Hingga 16Ch RS232 Bi-Direction |
| Sinyal RS-232 | TxD, RxD, GND |
| Jarak jalur pelabuhan seri (tembaga) | 15 meter |
| Tingkat Baud | 0 ~ 800kbps |
| RS422 Serial Interface |
| Antarmuka fisik | Terminal sekrup standar industri |
| Jenis data | Hingga 8Ch RS422 Bi-Direction |
| Sinyal RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| Jarak jalur pelabuhan seri (tembaga) | 1000 meter |
| Tingkat Baud | 0 ~ 800kbps |
| RS485 Serial Interface |
| Antarmuka fisik | Terminal sekrup standar industri |
| Jenis data | Hingga 16Ch RS485 Bi-Direction |
| Sinyal RS-485 | Data+, Data-, GND |
| Jarak jalur pelabuhan seri (tembaga) | 1000 meter |
| Tingkat Baud | 0 ~ 800kbps |
| Kebutuhan Daya |
| Masukan daya | 12 ~ 48VDC |
| Konsumsi daya | < 6W |
| Konektor listrik | Blok terminal |
| Perlindungan daya | Perlindungan polaritas terbalik |
| Indikator LED |
| PWR | Sumber Daya |
| FL | Status Fiber Link |
| Data 1 ~ 16 | Serial Data Signal |
| Mesin |
| Dimensi (LxWxH) | 119 x 114 x 50mm |
| Berat badan | 0.55KG |
| Casing | Kasus aluminium |
| Opsi pemasangan | DIN-Rail Mount |
| Lingkungan |
| Suhu Kerja | -40°C sampai 80°C (-40°F sampai 176°F) |
| Suhu penyimpanan | -40°C sampai 85°C (-40°F sampai 185°F) |
| Kelembaban Kerja | 5% ~ 95% (Tidak Kondensasi) |
| MTBF | 216388 jam |
| Persetujuan Peraturan |
| EMI | FCC Part15, CISPR (EN55022) Kelas A |
| EMS | EN61000-4-2 (ESD) Tingkat 4, Kriteria B
EN61000-4-3 (RS) Tingkat 3, Kriteria A
EN61000-4-4 (EFT) Tingkat 3, Kriteria A
EN61000-4-5 (Surge) Tingkat 3, Kriteria B
EN61000-4-6 (CS) Tingkat 3, Kriteria A |
| Kejut / Jatuh Bebas / Getaran | Shock: MIL-STD-810F Metode 516.5
Jatuh bebas: MIL-STD-810F Metode 516.5
Getaran: MIL-STD-810F Metode 514.5 C-1 & C-2 |
| Hijau | Memenuhi RoHS |
| Sertifikasi: | FCC, CE |
