Micro Industrial 10G Non-blocking Wire-speed Ethernet Media Converter untuk Tembaga

► Modul SFP+ harus dibeli secara terpisah.

Ikhtisar

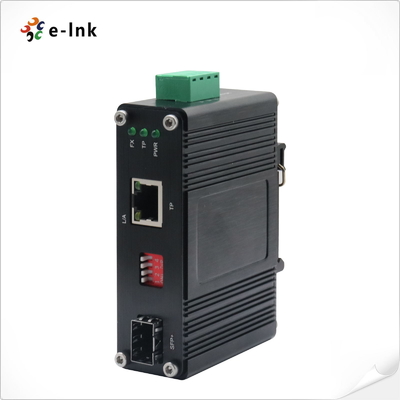

LNK-IMC10G-SFP+ adalah konverter media Ethernet 10G kelas industri yang sangat ringkas, dirancang
untuk lingkungan yang keras. Menggabungkan port RJ45 multi-laju (10G/5G/2.5G/1G/100M) dengan 10GBASE-X
slot serat SFP+, ia memberikan kinerja non-blocking, kecepatan-kawat untuk konversi tembaga-ke-serat yang mulus.
Berada dalam casing IP40-rated yang kokoh dengan input daya redundan, konverter ini beroperasi secara andal di
suhu ekstrem (-40°C hingga 80°C). Faktor bentuknya yang kecil dan desain yang kuat membuatnya ideal untuk industri
aplikasi yang membutuhkan konektivitas 10G berkecepatan tinggi dalam kondisi yang menantang.
Peningkatan Utama:
- Lebih ringkas & mudah dipindai – Lebih mudah dibaca sambil tetap mempertahankan spesifikasi penting.
- Penekanan yang lebih kuat pada kekompakan (fitur yang disorot).
- Rincian teknis yang lebih jelas (RJ45 multi-laju, kompatibilitas SFP+).
- Pemformatan yang konsisten untuk suhu dan standar.
Fitur
Sesuai dengan standar Ethernet IEEE 802.3u/802.3ab/802.3bz/802.3ae
Sesuai dengan IEEE 802.3az Energy Efficient Ethernet (EEE)
Mendukung negosiasi otomatis 100Mbps, 1Gbps half/full duplex dan mode full duplex 2.5/5/10Gbps
Input Daya Blok Terminal 12~48VDC
Diperkeras secara lingkungan -40°C hingga 75°C(-40°F hingga 167°F) suhu pengoperasian
Mendukung pemasangan DIN-Rail & Wall-mount

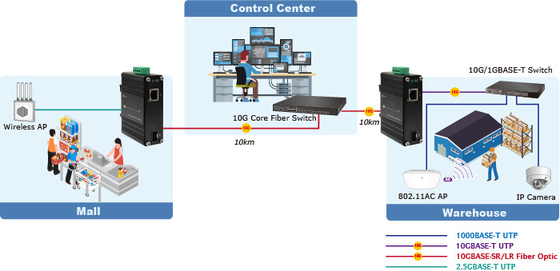

Aplikasi




















Indeks Teknis


Ethernet
Standar:	IEEE 802.3u 100BASE-TX
	IEEE 802.3ab 1000BASE-T
	IEEE 802.3bz 2.5G/5GBASE-T
	IEEE 802.3an 10GBASE-T
	IEEE 802.3ae 10Gbps Ethernet
	Kontrol aliran full-duplex IEEE 802.3x
	IEEE 802.3az Energy Efficient Ethernet (EEE)
Laju Penerusan & Penyaringan:	100Mbps
	1000Mbps
	2.5Gbps
	5Gbps
	10Gbps
Kabel Jaringan:	10G/5G/2.5G/1G/100M BASE-T: 　10G – Cat 6A/7 　5G – Cat 6/6A/7 　1G/2.5G – Cat 5e/6/6A/7 100M – Cat 5/5e/6/6A/7 　Kabel UTP Cat 5/5e/6/6A/7 (100 meter, maks.) 　EIA/TIA-568 STP 100-ohm (100 meter, maks.) 10GBASE-LR/SR/BX: 　Kabel serat optik multi-mode 50/125μm atau 62.5/125μm, hingga 300m 　Kabel serat optik single-mode 9/125μm, hingga 80km
Jenis Pemrosesan:	Store-and-Forward
Fabric:	20Gbps
Jumbo Frame:	16K
Tabel Alamat:	9K entri, pembelajaran dan penuaan alamat sumber otomatis
Antarmuka
Konektor:	1 x RJ45
Port Optik:	1 x SFP+
LingkunganSuhu Pengoperasian:
-40°C hingga 80°C (-40°F hingga 176°F)	Suhu Penyimpanan:
-40°C hingga 85°C (-40°F hingga 185°F)	Kelembaban Relatif:
5% hingga 95% non-kondensasi	MTBF
> 200.000 jam	Listrik dan Mekanik
Input Daya:
12~48VDC, Daya Redundan (Blok Terminal 4-pin)	Konsumsi Daya:
5W Maks	Perlindungan:
Kelebihan Beban Input Daya:
Dapat Direset Otomatis	Polaritas Terbalik:
Ada	Sakelar DIP
Fungsi sakelar DIP 4-digitDIP
Fungsi	Pengaturan	SW 1	Dicadangkan
	ON - Dicadangkan	OFF - Dicadangkan	Catatan: Fungsi Sakelar DIP dapat disesuaikan berdasarkan kebutuhan klien.	Indikator LED:
	ON - Dicadangkan	OFF - Dicadangkan	Catatan: Fungsi Sakelar DIP dapat disesuaikan berdasarkan kebutuhan klien.	Indikator LED:
	ON - Dicadangkan	OFF - Dicadangkan	Catatan: Fungsi Sakelar DIP dapat disesuaikan berdasarkan kebutuhan klien.	Indikator LED:
	ON - Dicadangkan	OFF - Dicadangkan	Catatan: Fungsi Sakelar DIP dapat disesuaikan berdasarkan kebutuhan klien.	Indikator LED:

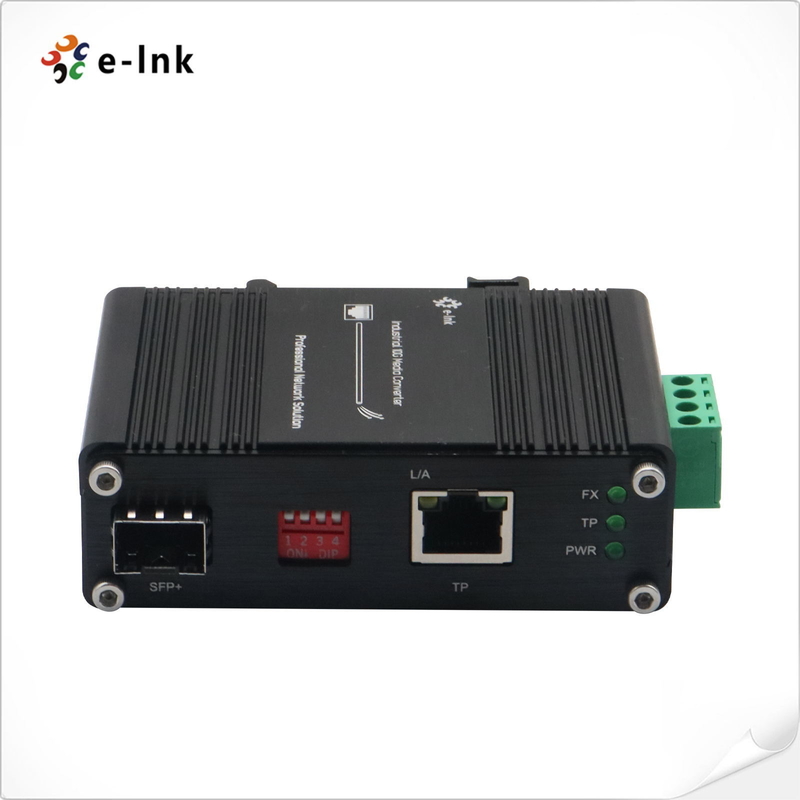

PWR:Status Daya
L/A:
Link/Aktivitas di Port Ethernet	TP:
Status Ethernet	FX:

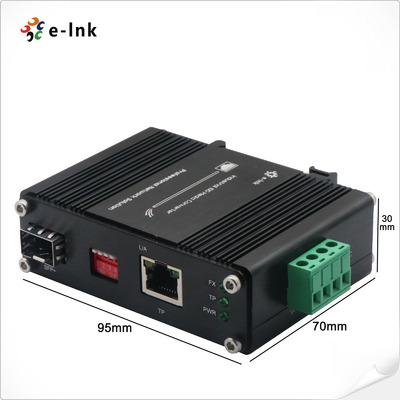

Status Port Serat SFP+	Dimensi (PxLxT):
95 x 70 x 30 mm	Berat:
0.25Kg	Casing:
Casing Aluminium	Opsi Pemasangan:
DIN-Rail/Wall-mount	Persetujuan Peraturan
ISO9001, CE, RoHS, FCC	EN55022:2010+AC: 2011, Kelas A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informasi Pemesanan
Model
Deskripsi

LNK-IMC10G-SFP+
