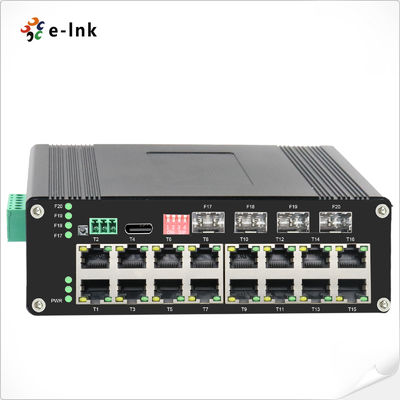

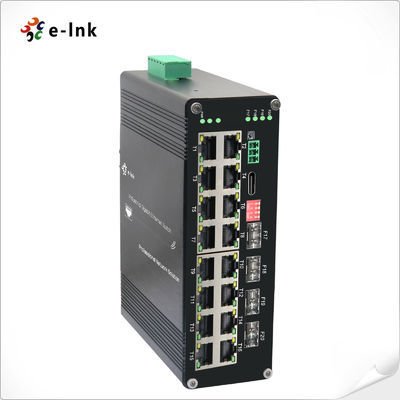

Industrial L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch
Ringkasan Switch Ethernet yang Dikelola
Ini.L2+ Managed Hardened Ethernet Switchdilengkapi dengan 16 port Gigabit RJ45 (10/100/1000Base-T) yang mendukung IEEE 802.3at PoE + dan 4 port uplink Gigabit SFP (1000Base-X) untuk konektivitas serat.Mode full/half duplexdan autoMDI/MDI-X, sementara slot SFP mendukung serat mode tunggal atau multi-mode, menawarkan pilihan penyebaran jarak jauh yang serbaguna.
Dirancang untuk industri dan lingkungan yang menantang, PoE switch yang dikelola ini memberikan daya dan data melalui kabel tunggal, sehingga mengurangi kompleksitas instalasi untuk kamera IP,titik akses nirkabel, dan perangkat PoE lainnya di seluruh situs terpencil. manajemen L2 + canggih produk ini, yang mencakup VLAN, QoS, dan fitur keamanan memastikan stabil, efisien,dan kinerja jaringan yang aman untuk aplikasi kritis.
Managed Ethernet SwitchFitur
Dukungan 16x10/100/1000Base-T + 4x1000Base-X SFP +
10/100/1000Mbps RJ45 Port mendukung Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX
¢ IEEE802.3af/at sesuai
Switch DIP mendukung VLAN satu kunci, One-key Ring Management, PoE Reset dan 250m PoE Network
Dukungan menghubungkan port USB-C untuk manajemen yang mudah, tanpa perlu mengakses port serial RS232 sama sekali
10K Bytes Jumbo Frame
IEEE 802.3az Ethernet hemat energi (EEE)
Kasus Aluminium IP40
Mendukung instalasi DIN-Rail
-40°C sampai 80°C (-40°F sampai 176°F)
Managed Ethernet SwitchIndeks Teknis
| Ethernet |
| Standar: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Ke depan & Filter Rate: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memori Buffer Paket: |
12M bit |
| Jenis pengolahan: |
Penyimpanan dan Pembebasan |
| Bandwidth latar belakang |
110Gbps |
| Panjang paket maksimum: |
10K Bytes Jumbo Frame |
| Ukuran tabel alamat: |
Alamat MAC 8K |
| Antarmuka |
| Konektor: |
16 x RJ45 |
| RS485: |
1 x RS485 (Optional) |
| Pelabuhan optik: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (untuk Manajemen) |
| RS485 Serial Interface (Optional) |
| Antarmuka fisik |
Terminal sekrup 3 pin standar industri |
| Jenis data |
1Ch RS485 Bi-Direction |
| Sinyal RS-485 |
Data+, Data-, GND |
| Jarak jalur pelabuhan seri (tembaga) |
1000 meter |
| Tingkat Baud |
0 ~ 800kbps |
| PoE (Power over Ethernet) |
| Standar: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Pelabuhan: |
RJ45 |
| Penugasan Pin Daya |
4/5(+), 7/8(-) |
| Anggaran PoE: |
Anggaran PoE hingga 480 watt |
| LingkunganNtal |
| Suhu operasi: |
-40°C sampai 80°C (-40°F sampai 176°F) |
| Suhu penyimpanan: |
-40°C sampai 85°C (-40°F sampai 185°F) |
| Kelembaban relatif: |
5% sampai 95% tidak kondensasi |
| MTBF |
> 200.000 jam |
| Listrik dan Mekanik |
| Daya Masuk: |
48 ~ 57VDC, Daya Redundant (Blok Terminal 6 pin) |
| Konsumsi daya: |
8W Max. ((PoE dalam Penggunaan <480W) |
| Perlindungan: |
| Pengecatan Daya Masuk: |
Otomatis Reset |
| Kepolaritas terbalik: |
Saat ini |
| DIP Switch |
|
Fungsi switch DIP 4 digit
|
DIP |
Fungsi |
Pengaturan |
| SW 1 |
VLAN |
ON - diaktifkan |
OFF - cacat |
| SW 2 |
Pengelolaan Cincin |
ON - diaktifkan |
OFF - cacat |
| SW 3 (akan ditingkatkan) |
Jaringan PoE 250m |
ON - diaktifkan |
OFF - cacat |
| SW 4 (akan ditingkatkan) |
Reset PoE |
ON - diaktifkan |
OFF - cacat |
| Indikator LED: |
| PWR: |
Status Daya |
| Ethernet (Per Port): |
Hubungan/Kegiatan |
| PoE: |
Status PoE |
| Serat: |
Gigabit SFP Port: F17~F20 |
| Dimensi (WxDxH): |
155 x 115 x 85 mm |
| Berat: |
1.2kg |
| Casing: |
Kasus aluminium |
| Opsi pemasangan: |
DIN-Rail mount |
| Fitur Software |
| Protokol Pemberhentian |
Mendukung STP/RSTP/MSTP/ERPSv2, Pengumpulan Link |
| Dukungan Multicast |
Mendukung IGMP Snooping V1/V2/V3, mendukung GMRP, GVMP,802.1Q |
| VLAN |
Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, Double VLAN, |
| Pengelolaan Waktu |
SNTP |
| QOS |
Pengalihan berdasarkan aliran
Pembatasan tingkat berdasarkan arus
Penyaringan paket berbasis aliran
8*Garis keluar dari setiap port 802.1p/DSCP pemetaan prioritas
Diff-Serv QoS, Prioritas Mark/Remarks
Algoritma Penjadwalan Antrian (SP, WRR, SP+WRR)
|
| ACL |
ACL Penerbit berbasis pelabuhan
ACL berbasis port dan VLAN
L2 ke L4 filter paket, mencocokkan 80 byte pertama pesan.
Memberikan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Tipe Protokol IP, TCP / UDP Port, TCP / UDP Port Range, dan VLAN, dll
|
| Manajemen PoE |
Batas daya total dari catu daya PoE
Alokasi daya output PoE
Konfigurasi prioritas output PoE
Status kerja PoE
Penjadwalan operasi PoE
|
| Pemeliharaan Diagnostik |
Dukungan port mirroring, Syslog, Ping |
| Fungsi Manajemen |
Dukungan CLI, WEB, SNMPv1/v2/v3, Telnet server untuk manajemen, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT |
| Manajemen Alarm |
Dukungan satu arah relay alarm output, RMON, TRAP |
| Keamanan |
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Mendukung DHCP Snooping, Opsi 82,802.1X akses keamanan,
Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL,
Dukungan DDOS, penyaringan / pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi port, batas kecepatan pesan ARP
|
| Fitur Layer 2+ Lanjutan |
Manajemen IPv4/IPv6
Jalur statis
|
| Persetujuan Peraturan |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Kelas A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Peningkatan) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Managed Ethernet SwitchInformasi Pemesanan
| Model |
Deskripsi |
| ETH-DIMC2416MP |
Industrial L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch |
| Opsi SFP |
Pilih SFP Anda di halaman SFP Options kami |
| Modul SFP harus dibeli secara terpisah. |
| Opsi pemasangan |
️ DIN-Rail Bracket standar dipasang |
| Pilihan Daya |
DIN-Rail Power Supply. Open Wire untuk Terminal Block |
| Suplai listrik harus dibeli secara terpisah. |
