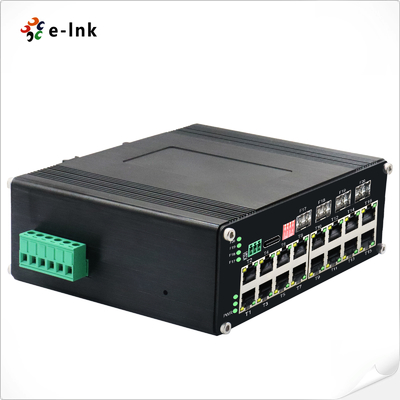

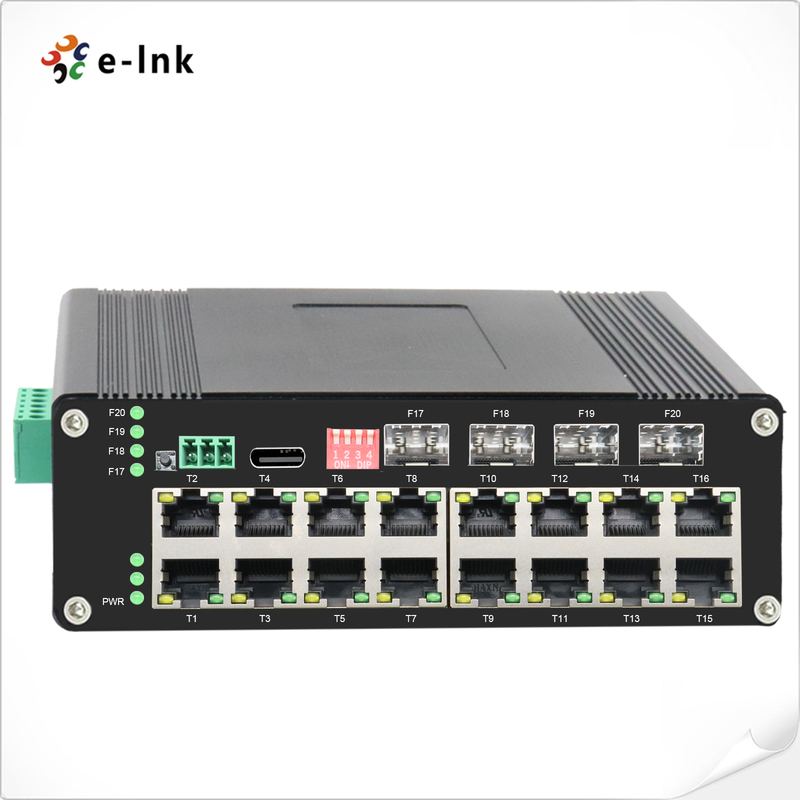

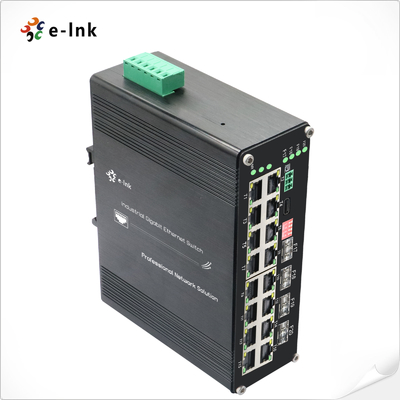

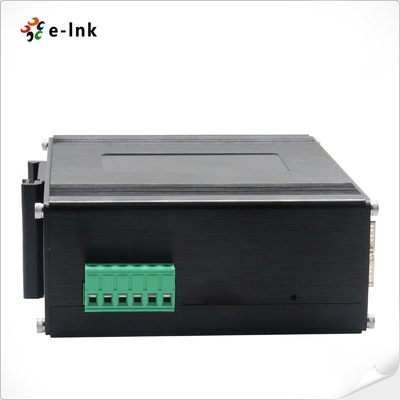

Sakelar Ethernet Keras yang Dikelola dengan PoE untuk Jaringan Pengawasan Industri

► Modul SFP harus dibeli secara terpisah.

Ikhtisar

Sakelar Ethernet Hardened Terkelola L2+ ini dilengkapi dengan 16 port Gigabit RJ45 (10/100/1000Base-T) yang mendukung IEEE 802.3at PoE+ dan 4 port uplink Gigabit SFP (1000Base-X) untuk konektivitas serat optik. Port RJ45 memiliki mode full/half duplex dan auto MDI/MDI-X, sementara slot SFP mendukung serat single-mode atau multi-mode, menawarkan opsi penyebaran jarak jauh yang serbaguna.Direkayasa untuk lingkungan industri dan menantang, sakelar PoE terkelola ini mengirimkan daya dan data melalui satu kabel, sehingga mengurangi kompleksitas instalasi untuk kamera IP, titik akses nirkabel, dan perangkat PoE lainnya di berbagai lokasi terpencil. Manajemen L2+ canggih produk ini, yang mencakup fitur VLAN, QoS, dan keamanan, memastikan kinerja jaringan yang stabil, efisien, dan aman untuk aplikasi penting.

Fitur

► Mendukung 16x10/100/1000Base-T + 4x1000Base-X SFP +

► Port RJ45 10/100/1000Mbps mendukung Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

► Sesuai dengan IEEE802.3af/at

► Sakelar DIP mendukung VLAN satu tombol, Manajemen Ring satu tombol, Reset PoE, dan Jaringan PoE 250m

► Mendukung koneksi port USB-C untuk kemudahan pengelolaan, tanpa perlu mengakses port serial RS232 sama sekali

► Bingkai Jumbo 10K Byte

► IEEE 802.3az Ethernet Hemat Energi (EEE)

► Casing Aluminium IP40

► Mendukung instalasi DIN-Rail

► Suhu pengoperasian -40°C hingga 80°C (-40°F hingga 176°F)

Indeks Teknis

Ethernet

Standar:
IEEE802.3 10BASE-T	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
	Laju Penerusan & Penyaringan:
14.880pps (10Mbps)	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
	Memori Buffer Paket:
12M bit	Jenis Pemrosesan:
Store-and-Forward	Bandwidth backplane
110Gbps	Panjang Paket Maks:
Bingkai Jumbo 10K Byte	Ukuran Tabel Alamat:
8K Alamat MAC	Antarmuka
Konektor:
16 x RJ45	RS485:
1 x RS485 (Opsional)	Port Optik:
4 x 1000Base-X SFP	USB-C:
1 x USB-C (untuk Manajemen)	Antarmuka Serial RS485 (Opsional)
Antarmuka fisik
Terminal sekrup 3-pin standar industri	Jenis data
1Ch RS485 Dua Arah	Sinyal RS-485
Data+, Data-, GND	Jarak jalur port serial (tembaga)
1000 meter	Laju baud
0 ~ 800kbps	PoE (Power over Ethernet)
Standar:
IEEE 802.3at Power over Ethernet Plus	IEEE 802.3af Power over Ethernet
	Port:
RJ45	Penugasan Pin Daya
4/5(+), 7/8(-)	Anggaran PoE:
Hingga anggaran PoE 480-watt	Lingkungan
Suhu Pengoperasian:-40°C hingga 80°C (-40°F hingga 176°F)
Suhu Penyimpanan:	-40°C hingga 85°C (-40°F hingga 185°F)
Kelembaban Relatif:	5% hingga 95% non-kondensasi
MTBF	> 200.000 jam
Listrik dan Mekanik	Daya Masukan:
48~57VDC, Daya Redundan (Blok Terminal 6-pin)
Konsumsi Daya:	8W Maks.(PoE dalam Penggunaan
<480W)	Perlindungan:Kelebihan Beban Daya Masukan:
Dapat Direset Otomatis
Polaritas Terbalik:	Hadir
Sakelar DI	Fungsi sakelar DIP 4 digit
DIPFungsi
Pengaturan	SW 1	VLAN	ON - Diaktifkan
	OFF - Dinonaktifkan	SNTP	PWR:	Status Daya
	OFF - Dinonaktifkan	SW 3 (akan ditingkatkan)	PWR:	Status Daya
	OFF - Dinonaktifkan	SW 4 (akan ditingkatkan)	PWR:	Status Daya
	OFF - Dinonaktifkan	Indikator LED:	PWR:	Status Daya
Ethernet (Per Port):
Tautan/Aktivitas	PoE:
Status PoE	Serat Optik:
Port Gigabit SFP: F17~F20	Dimensi (PxLxT):
155 x 115 x 85 mm	Berat:
1,2Kg	Casing:
Casing Aluminium	Opsi Pemasangan:
Pemasangan DIN-Rail	Fitur Perangkat Lunak
Protokol Redundansi	Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan
Dukungan Multicast
Mendukung IGMP Snooping V1/V2/V3, mendukung GMRP, GVMP,802.1Q	VLAN
Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, VLAN Ganda,	Manajemen Waktu
SNTP	QOS
Pengalihan berbasis aliran	Pembatasan laju berbasis aliran
Penyaringan paket berbasis aliran	8*Antrean keluaran dari setiap port pemetaan prioritas 802.1p/DSCP Diff-Serv QoS, Tanda/Keterangan Prioritas Algoritma Penjadwalan Antrean (SP, WRR, SP+WRR) ACL Mengeluarkan ACL berbasis port ACL berdasarkan port dan VLAN
Penyaringan paket L2 hingga L4, mencocokkan pesan 80 byte pertama.	Menyediakan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Jenis Protokol IP, Port TCP/UDP, Rentang Port TCP/UDP, dan VLAN, dll Manajemen PoE Batas daya total dari catu daya PoE Alokasi daya keluaran PoE
Konfigurasi prioritas keluaran PoE	Status kerja PoE Penjadwalan operasi PoE Pemeliharaan Diagnostik Mendukung pencerminan port, Syslog, Ping Fungsi Manajemen
Mendukung CLI, WEB, SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT	Manajemen Alarm
Mendukung output alarm relay 1 arah, RMON, TRAP	Keamanan
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Mendukung DHCP Snooping, Opsi 82, akses keamanan 802.1X,
Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL,	Mendukung DDOS, penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARP Fitur Lanjutan Layer 2+ Manajemen IPv4/IPv6 Rute Statis
Persetujuan Peraturan	ISO9001, CE, RoHS, FCC EN55022:2010+AC: 2011, Kelas A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informasi Pemesanan
Model
Deskripsi

ETH-DIMC2416MP
