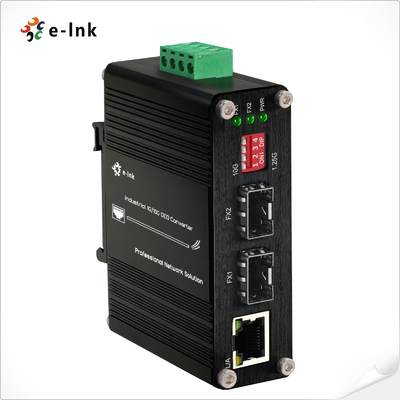

Industrial 1G/10G SFP+ ke SFP+ OEO Converter (3R Repeater) dengan 1G Ethernet Media Converter Function

Industrial 1G/10G SFP+ ke SFP+ OEO Converter (3R Repeater) dengan 1G Ethernet Media Converter Function

Gambaran umum

Seri ETH-IMC2402-OEO mewakili kinerja tinggi kelas industri 10G

Konverter optik-listrik-optik (OEO) yang dirancang untuk infrastruktur jaringan misi kritis.

Perangkat-perangkat yang tangguh ini melayani fungsi ganda sebagai konverter media serat dan jarak jauh

repeater serat, mendukung transmisi 10Gbps melalui kondisi suhu ekstrim

(-40°C sampai +80°C).

Dirancang untuk aplikasi jaringan tulang belakang termasuk lingkungan SAN, LAN, dan MAN,

seri ini memberikan dukungan protokol serbaguna untuk SDH/SONET STM-64/OC-192, 10G Fiber

Kemampuan canggihnya termasuk konversi panjang gelombang optik

(1310nm/1550nm/CWDM/DWDM) dengan fungsi Loop-back, membuatnya ideal untuk menuntut

instalasi di laboratorium R&D, pusat data, dan fasilitas telekomunikasi.

Arsitektur konverter yang fleksibel juga memungkinkan konversi media serat ke tembaga 1Gbps dengan

jarak transmisi hingga 120 km, menyediakan solusi konektivitas yang komprehensif.

digunakan sebagai repeater serat independen protokol atau media converter, ETH-IMC2402-OEO

Seri memastikan kinerja yang andal di lingkungan industri yang keras di mana standar

peralatan akan gagal.

Fitur Utama:
1Fungsi ganda sebagai konverter media dan pengulang jarak jauh
2Keandalan kelas industri untuk lingkungan ekstrim
3Dukungan protokol 10G yang komprehensif
4Kemampuan konversi panjang gelombang canggih
5. Jangkauan transmisi 120km diperpanjang
6Fokus aplikasi misi-kritis
7Perbedaan yang jelas dari solusi kelas komersial

Fitur

Switch DIP mendukung switching kecepatan data serat 1.25G/10G

Bisa menjadi 1G Ethernet Media Converter jika menggunakan Ethernet

Kasus Aluminium IP40

️ Mendukung instalasi DIN-Rail/Wall-Mount

-40°C sampai 80°C (-40°F sampai 176°F)

Mendukung panjang gelombang DWDM/CWDM yang ditentukan ITUT, dan juga dapat menampilkan fungsi DDM

Dukungan Loop-back dan Jumbo Frame

Transportasi Transparan dan penundaan yang sangat rendah

Fungsi 3R (Regenerasi, Reshaping, Re-Timing)

Aplikasi

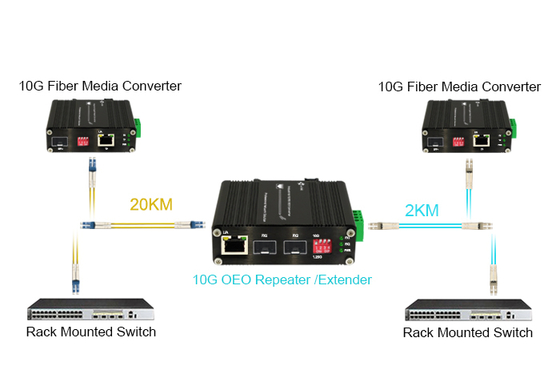

Aplikasi I: Konverter OEO 1G/10G (3R Repeater)

Aplikasi II: serat ke tembaga 1Gbps peralatan Ethernet berfungsi sebagai media serat ke tembaga

Konverter

Indeks Teknis

Data Kinerja	Indeks Teknis
Fungsi peralatan	3R Repeater
Kecepatan transmisi	10G: 8.5Gb/s-11.7Gb/s
Protokol	8.5G Fiber Channel SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10,31Gbps) OTN OTU-2 (G.709) (10,70Gbps) 10G LAN dengan 255/237 FEC coding (11.09Gbps) 10G Fiber Channel (11,32Gbps) 10G POS
Jenis antarmuka	SFP+ ke SFP+
Jarak Transmisi	Modul SFP+: hingga 80km
Paket Maksimal Tingkat Pembagian	14,880,950/S
Suhu operasi	-40°C sampai 80°C (-40°F sampai 176°F)
Suhu penyimpanan	-40°C sampai 85°C (-40°F sampai 185°F)
Kelembaban Relatif	5% sampai 95% tidak kondensasi
MTBF	> 200.000 jam
EThernet Media Converter Spesifikasi
Standar	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Kontrol aliran full-duplex
Mode Kerja	10/100/1000BASE-T ke 1000BASE-SX/LX
Jenis Pelabuhan	SFP ke RJ45
Kabel Jaringan	Pasangan berpusing 10BASE-T: UTP 2 pasang Kategori 3,4,5, sampai 100m 100BASE-TX: 2 pasang UTP Cat. 5, hingga 100m 1000BASE-T: 4-pasangan STP Cat 5 sampai 100m Kabel serat optik 1000BASE-SX: Kabel serat multi-mode 50/125μm atau 62.5/125μm, hingga 220/550m/2km. 1000BASE-LX: Kabel mode tunggal 9/125μm, menyediakan jarak panjang untuk 10/20/40/80/120km (berbeda-beda pada modul SFP)
Listrik dan Mekanik

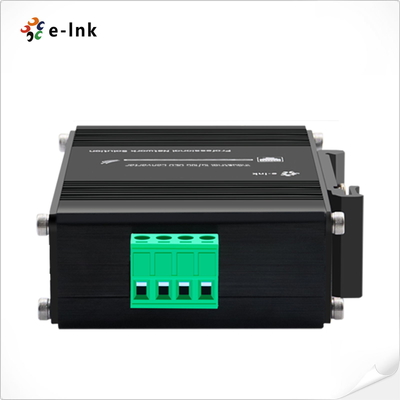

Daya Masuk	12 ~ 48VDC, Daya yang berlebihan (Blok Terminal 6 pin)
Konsumsi Daya	8W Max
Perlindungan
Daya Masuk Terlalu Banyak	Otomatis Reset
Kebalikan Polaritas	Saat ini
DIP Switch
Fungsi switch DIP 4 digit	DIP	Fungsi	Pengaturan
	SW 1	1.25G/10G	ON - 1,25 ~ 8,5G	OFF - 10.3G atau 14.025G
	SW 2	Dijamin	ON - Dilarang	OFF - Reserved
	SW 3	Dijamin	ON - Dilarang	OFF - Reserved
	SW 4	Dijamin	ON - Dilarang	OFF - Reserved
Indikator LED:
PWR	Status Daya
FX1	SFP Port-1
FX2	SFP Port-2
L/A	TP LINK/ACT
Dimensi (WxDxH)	95 x 70 x 30 mm
Berat badan	0.25kg
Casing	Kasus aluminium
Opsi pemasangan:	DIN-Rail mount
Persetujuan Peraturan
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Kelas A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Peningkatan)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Informasi Pemesanan
