Connector: | 8 x RJ45 | RS485: | 1 x RS485 (Optional) |
---|---|---|---|
Optical Port: | 2 x 1000Base-X SFP | USB-C: | 1 x USB-C (for Management) |
Data type: | 1Ch RS485 Bi-Direction | Size: | 149 x 114 x 50 mm |

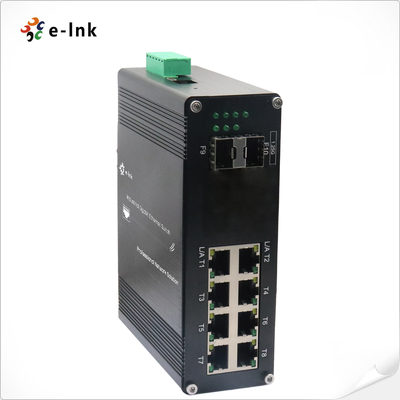

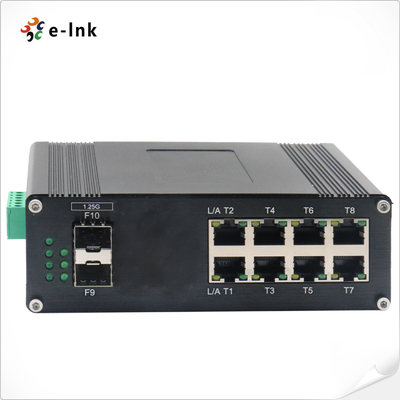

Sakelar Ethernet Terkelola SFP L2+ 8-Port 10/100/1000T + 2-Port 1000X SFP Industrial
Ikhtisar
Seri ETH-IMC208M adalah sakelar Ethernet terkelola L2+ industri yang dirancang untuk jaringan yang kuat dan
kinerja tinggi di lingkungan yang keras. Fiturnya adalah 8× 10/100/1000Base-T(X) tembaga
port dengan negosiasi otomatis, mode Full/Half duplex, dan dukungan auto MDI/MDI-X, bersama dengan
2× slot SFP 1000Base-X untuk konektivitas serat fleksibel (mendukung single-mode atau multi-mode,
inti 1/2).
Dibangun untuk keandalan, sakelar yang diperkeras ini beroperasi tanpa hambatan dalam kondisi yang menantang, menjadikannya ideal
untuk otomatisasi industri, pengawasan (kamera IP), dan penyebaran titik akses nirkabel di seluruh
lokasi terpencil. Dengan kemampuan manajemen L2+ tingkat lanjut, ia memastikan kontrol lalu lintas yang efisien,
keamanan, dan optimalisasi jaringan sambil tetap mudah digunakan.
Fitur Utama:
✔ 8× Gigabit tembaga + 2× port serat SFP untuk konektivitas serbaguna
✔ Negosiasi otomatis & MDI/MDI-X untuk penyebaran plug-and-play
✔ Keandalan kelas industri (-40°C hingga +75°C operasi)
✔ Fitur terkelola L2+ (VLAN, QoS, keamanan, dll.)
✔ Ideal untuk kamera IP, WAP, dan jaringan jarak jauh
Solusi hemat biaya, berkinerja tinggi untuk mengintegrasikan jaringan media campuran dalam aplikasi industri dan
luar ruangan.
Fitur
► IEEE 802.3az Ethernet Hemat Energi (EEE)
► Casing Aluminium IP40
► Mendukung pemasangan DIN-Rail
►-40°C hingga 80°C (-40°F hingga 176°F) beroperasi
► Mendukung menghubungkan port USB-C untuk kemudahan pengelolaan, tanpa perlu mengakses RS232
port serial sama sekali
► Bingkai Jumbo 9K Byte
► Mendukung 8x10/100/1000Base-T + 2x1000Base-X SFP
► Port RJ45 10/100/1000Mbps mendukung Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX
Aplikasi
Indeks Teknis
Ethernet | ||||
Standar: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3p QoS | ||||
IEEE802.1d Spanning Tree | ||||
Laju Penerusan & Penyaringan: | 14.880pps (10Mbps) | |||
148.800pps (100Mbps) | ||||
1.488.000pps (1000Mbps) | ||||
Memori Buffer Paket: | 12M bit | |||
Jenis Pemrosesan: | Simpan-dan-Teruskan | |||
Bandwidth bidang belakang | 110Gbps | |||
Panjang Paket Maks: | Bingkai Jumbo 9K Byte | |||
Ukuran Tabel Alamat: | 8K Alamat MAC | |||
Antarmuka | ||||
Konektor: | 8 x RJ45 | |||
RS485: | 1 x RS485 (Opsional) | |||
Port Optik: | 2 x 1000Base-X SFP | |||
USB-C: | 1 x USB-C (untuk Manajemen) | |||
Antarmuka Serial RS485 (Opsional) | ||||
Antarmuka fisik | Terminal sekrup 3-pin standar industri | |||
Tipe data | 1Ch RS485 Dua Arah | |||
Sinyal RS-485 | Data+, Data-, GND | |||
Jarak saluran port serial (tembaga) | 1000 meter | |||
Laju baud | 0 ~ 800kbps | |||
LingkunganSuhu Operasi: | ||||
-40°C hingga 80°C (-40°F hingga 176°F) | Suhu Penyimpanan: | |||
-40°C hingga 85°C (-40°F hingga 185°F) | Kelembaban Relatif: | |||
5% hingga 95% non-kondensasi | MTBF | |||
> 200.000 jam | Listrik dan Mekanik | |||
Daya Masukan: | ||||
12~48VDC, Daya Redundan (Blok Terminal 6-pin) | Konsumsi Daya: | |||
8W Maks | Perlindungan: | |||
Kelebihan Beban Daya Masukan: | ||||
Dapat Direset Otomatis | Polaritas Terbalik: | |||
Hadir | DI | |||

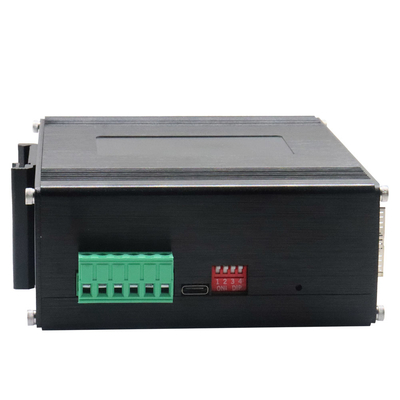

Sakelar PFungsi sakelar DIP 4 digit | ||||
DIP![]() |
Fungsi | Pengaturan | SW 1 | |
VLAN | Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, VLAN Ganda, | OFF - Dinonaktifkan | SW 3 | |
Manajemen Ring | ON - Diaktifkan | OFF - Dinonaktifkan | SW 3 | |
Dicadangkan | ON - Dicadangkan | OFF - Dicadangkan | Indikator LED: | |
Dicadangkan | ON - Dicadangkan | OFF - Dicadangkan | Indikator LED: | |
PWR: | ||||
Status Daya | Ethernet (Per Port): | |||
Tautan/Aktivitas | Serat: | |||
Port Gigabit SFP: F9~F10 | Dimensi (PxLxT): | |||
149 x 114 x 50 mm | Berat: | |||
0,55Kg | Casing: | |||
Casing Aluminium | Opsi Pemasangan: | |||
Pemasangan DIN-Rail | Fitur Perangkat Lunak | |||
Protokol Redundansi | ||||
Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan | Dukungan Multicast | |||
Mendukung IGMP Snooping V1/V2/V3, mendukung GMRP, GVMP,802.1Q | VLAN | |||
Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, VLAN Ganda, | Manajemen Waktu | |||
SNTP | QOS | |||
Pengalihan berbasis aliran |
Pembatasan laju berbasis aliran
Penyaringan paket berbasis aliran |
|||
ACL berbasis Port |
ACL berdasarkan port dan VLAN
Penyaringan paket L2 hingga L4, mencocokkan pesan 80 byte pertama. |
|||
Mendukung pencerminan port, Syslog, Ping | Fungsi Manajemen | |||
Mendukung CLI, WEB, SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT | Manajemen Alarm | |||
Mendukung output alarm relay 1 arah, RMON, TRAP | Keamanan | |||
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
Mendukung DHCP Snooping, Opsi 82, akses keamanan 802.1X,
Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL, |
|||
Manajemen IPv4/IPv6 |
Rute Statis Persetujuan Peraturan |
|||
ISO9001, CE, RoHS, FCC | ||||
EN55022:2010+AC: 2011, Kelas A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (Surge) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) | ||||
Informasi Pemesanan |
Model
Deskripsi | ETH-IMC208M |
Sakelar Ethernet Terkelola SFP L2+ 8-Port 10/100/1000T + 2-Port 1000X SFP Industrial | Opsi SFP |
► Opsi SFP. Silakan pilih SFP Anda di Halaman Opsi SFP kami | ► Modul SFP harus dibeli secara terpisah. |
Opsi Pemasangan | |
► Braket DIN-Rail Default terpasang | Opsi Daya |
► Catu Daya DIN-Rail. Kabel Terbuka untuk Blok Terminal. |
► Catu Daya harus dibeli secara terpisah. |
