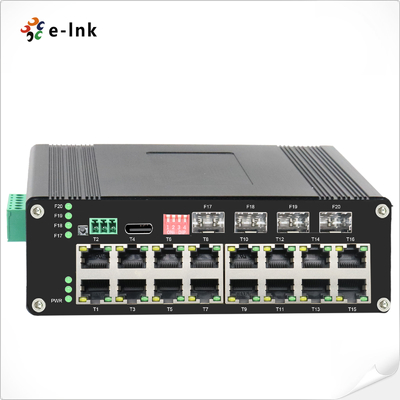

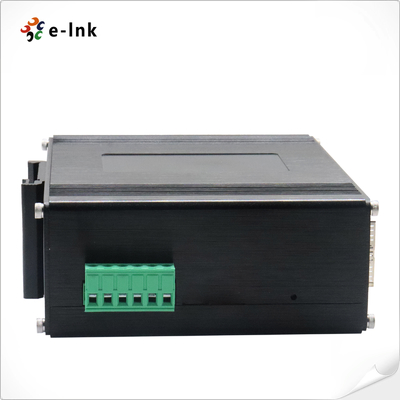

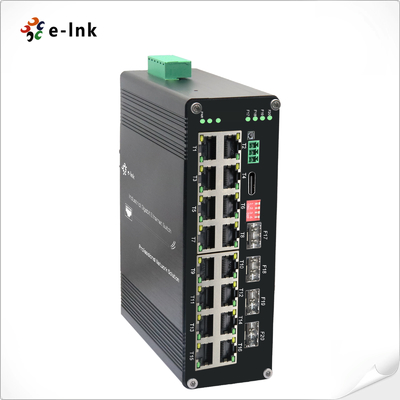

Sakelar Ethernet Terkelola Keras L2+ Industri 16-port 10/100/1000Base-T + 4-port 1000Base-X SFP

Sakelar Ethernet Terkelola SFP L2+ 16-Port 10/100/1000T Industri + 4-Port 1000X Sakelar Ethernet Terkelola SFP

Ikhtisar

Seri ETH-DIMC2416M adalah sakelar Ethernet terkelola L2+ kelas industri yang dirancang untuk

aplikasi jaringan penting. Sakelar kepadatan tinggi ini dilengkapi dengan 16× 10/100/1000Base-T(X)

port tembaga dan 4× slot serat SFP 1000Base-X, menyediakan opsi konektivitas yang fleksibel untuk berbagai

lingkungan industri.

Direkayasa untuk keandalan, sakelar mendukung:
- Port tembaga negosiasi otomatis dengan mode Full/Half duplex dan auto MDI/MDI-X
- Opsi SFP serbaguna (single-mode/multi-mode, 1/2 inti)
- Manajemen L2+ lanjutan termasuk VLAN, QoS, dan fitur keamanan
- Desain yang diperkeras secara industri untuk pengoperasian dalam kondisi ekstrem

Ideal untuk:
✓ Sistem otomatisasi industri
✓ Jaringan pengawasan IP (mendukung beberapa kamera)
✓ Penerapan titik akses nirkabel
✓ Konektivitas situs jarak jauh
✓ Aplikasi lingkungan yang keras

Dengan kombinasi kepadatan port tinggi, kemampuan uplink serat, dan konstruksi yang kuat, seri

ETH-DIMC2416M memberikan kinerja jaringan yang andal di mana sakelar komersial standar

akan gagal. Fitur manajemen sakelar memungkinkan kontrol jaringan yang tepat, sementara desain industrinya

memastikan pengoperasian berkelanjutan pada suhu dari -40°C hingga +75°C, menjadikannya sempurna untuk luar ruangan

instalasi dan pengaturan industri yang menuntut.

Fitur

► Mendukung menghubungkan port USB-C untuk kemudahan pengelolaan, tanpa perlu mengakses serial RS232

port sama sekali

► Bingkai Jumbo 10K Byte

► IEEE 802.3az Ethernet Hemat Energi (EEE)

► Casing Aluminium IP40

► Mendukung pemasangan DIN-Rail

      ► -40°C hingga 80°C (-40°F hingga 176°F) beroperasi

► Mendukung 16x10/100/1000Base-T + 4x1000Base-X SFP

► Port RJ45 10/100/1000Mbps mendukung Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

Aplikasi

Indeks Teknis

Ethernet
Standar:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Laju Penerusan & Penyaringan:	14.880pps (10Mbps)
	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
Memori Buffer Paket:	12M bit
Jenis Pemrosesan:	Store-and-Forward
Bandwidth backplane	110Gbps
Panjang Paket Maks:	Bingkai Jumbo 10K Byte
Ukuran Tabel Alamat:	8K Alamat MAC
Antarmuka
Konektor:	16 x RJ45
RS485:	1 x RS485 (Opsional)
Port Optik:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (untuk Manajemen)
Antarmuka Serial RS485 (Opsional)
Antarmuka fisik	Terminal sekrup 3-pin standar industri
Tipe data	1Ch RS485 Dua Arah
Sinyal RS-485	Data+, Data-, GND
Jarak saluran port serial (tembaga)	1000 meter
Laju baud	0 ~ 800kbps
LingkunganSuhu Pengoperasian:
-40°C hingga 80°C (-40°F hingga 176°F)	Suhu Penyimpanan:
-40°C hingga 85°C (-40°F hingga 185°F)	Kelembaban Relatif:
5% hingga 95% non-kondensasi	MTBF
> 200.000 jam	Listrik dan Mekanik
Daya Masukan:
12~48VDC, Daya Redundan (Blok Terminal 6-pin)	Konsumsi Daya:
8W Maks.	Perlindungan:
Kelebihan Beban Daya Masukan:
Dapat Direset Otomatis	Polaritas Terbalik:
Hadir	DI
Sakelar PFungsi sakelar DIP 4-digit
DIP	Fungsi	Pengaturan	SW 1
	VLAN	Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, VLAN Ganda,	OFF - Dinonaktifkan	SW 3
	Manajemen Ring	ON - Diaktifkan	OFF - Dinonaktifkan	SW 3
	Dicadangkan	ON - Dicadangkan	OFF - Dicadangkan	Indikator LED:
	Dicadangkan	ON - Dicadangkan	OFF - Dicadangkan	Indikator LED:
PWR:
Status Daya	Ethernet (Per Port):
Tautan/Aktivitas	Serat:
Port Gigabit SFP: F17~F20	Dimensi (PxLxT):
155 x 115 x 85 mm	Berat:
1.2KG	Casing:
Casing Aluminium	Opsi Pemasangan:
Pemasangan DIN-Rail	Fitur Perangkat Lunak
Protokol Redundansi
Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan	Dukungan Multicast
Mendukung IGMP Snooping V1/V2/V3, mendukung GMRP, GVMP,802.1Q	VLAN
Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, VLAN Ganda,	Manajemen Waktu
SNTP	QOS
Pengalihan berbasis aliran	Pembatasan laju berbasis aliran Penyaringan paket berbasis aliran 8*Antrean keluaran dari setiap port pemetaan prioritas 802.1p/DSCP Diff-Serv QoS, Tanda/Keterangan Prioritas Algoritma Penjadwalan Antrean (SP, WRR, SP+WRR) ACL
ACL Penerbitan Berbasis Port	ACL berdasarkan port dan VLAN Penyaringan paket L2 hingga L4, mencocokkan pesan 80 byte pertama. Sediakan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, Tujuan IP, Jenis Protokol IP, Port TCP/UDP, Rentang Port TCP/UDP, dan VLAN, dll Manajemen PoE
Batas daya total catu daya PoE	Alokasi daya keluaran PoE Konfigurasi prioritas keluaran PoE Status kerja PoE Penjadwalan operasi PoE Pemeliharaan Diagnostik
Mendukung pencerminan port, Syslog, Ping	Fungsi Manajemen
Mendukung CLI, WEB, SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT	Manajemen Alarm
Mendukung output alarm relai 1 arah, RMON, TRAP	Keamanan
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Mendukung DHCP Snooping, Opsi 82, akses keamanan 802.1X, Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL, Mendukung DDOS, penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARP Fitur Lanjutan Layer 2+
Manajemen IPv4/IPv6	Rute Statis Persetujuan Peraturan
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Kelas A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informasi Pemesanan

Model
