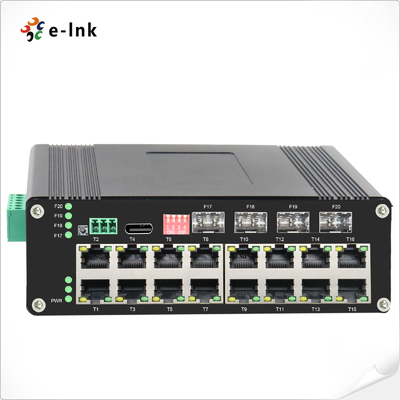

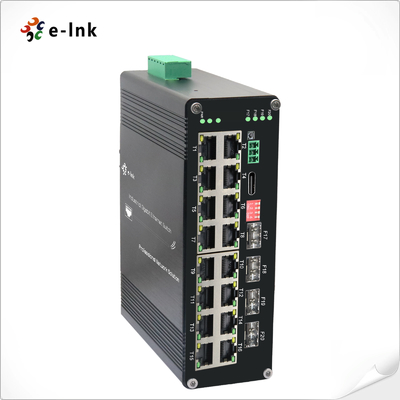

Sakelar Ethernet Hardened Industrial Terkelola dengan PoE untuk Kamera IP dan Titik Akses Nirkabel

► Opsi SFP. Silakan pilih SFP Anda di Halaman Opsi SFP kami

Ikhtisar

Seri ETH-DIMC2416MP adalah sakelar Ethernet PoE+ terkelola L2+ kelas industri yang dirancang untuk

lingkungan jaringan yang menuntut. Sakelar berkinerja tinggi ini menggabungkan 16× port Gigabit PoE+

(IEEE 802.3at, 30W per port) dengan 4× slot serat SFP 1000Base-X, memberikan daya dan

konektivitas dalam satu perangkat yang diperkeras.

Fitur Utama:
- Konfigurasi PoE+ kepadatan tinggi: 16× port 10/100/1000Base-T(X) dengan negosiasi otomatis, Penuh/Setengah

dupleks, dan auto MDI/MDI-X
- Konektivitas serat fleksibel: 4× slot SFP yang mendukung modul single-mode/multi-mode (1/2 inti)
- Manajemen L2+ tingkat lanjut: Kemampuan VLAN, QoS, keamanan, dan pemantauan yang komprehensif
- Keandalan industri: Beroperasi pada suhu ekstrem (-40°C hingga +75°C) dengan perlindungan EMI yang kuat

Aplikasi Ideal:
✓ Sistem pengawasan IP skala besar (mendukung beberapa kamera berdaya tinggi)
✓ Penerapan jaringan nirkabel (menyalakan beberapa titik akses)
✓ Jaringan otomatisasi industri
✓ Konektivitas situs jarak jauh dengan backhaul serat jarak jauh
✓ Pemasangan lingkungan yang keras

Dengan anggaran PoE yang tinggi dan kapasitas uplink serat, Seri ETH-DIMC2416MP menyediakan solusi lengkap

jaringan untuk menyalakan dan menghubungkan beberapa perangkat sekaligus memastikan data yang andal

transmisi. Konstruksi kelas industri sakelar dan fitur manajemen tingkat lanjut membuatnya

sangat cocok untuk aplikasi penting di mana pengiriman daya dan keandalan jaringan

sangat penting.

Fitur

► Bingkai Jumbo 10K Byte

► IEEE 802.3az Ethernet Hemat Energi (EEE)

► Casing Aluminium IP40

► Mendukung pemasangan DIN-Rail

► Suhu pengoperasian -40°C hingga 80°C (-40°F hingga 176°F)

► Mendukung 16x10/100/1000Base-T + 4x1000Base-X SFP +

► Port RJ45 10/100/1000Mbps mendukung Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

► Sesuai IEEE802.3af/at

► Sakelar DIP mendukung VLAN satu tombol, Manajemen Ring satu tombol, Reset PoE, dan Jaringan PoE 250m

► Mendukung menghubungkan port USB-C untuk kemudahan pengelolaan, tanpa perlu mengakses port serial RS232 sama sekali

Aplikasi

Indeks Teknis

Ethernet
Standar:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Laju Penerusan & Penyaringan:	14.880pps (10Mbps)
	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
Memori Buffer Paket:	12M bit
Jenis Pemrosesan:	Simpan-dan-Teruskan
Bandwidth Backplane	110Gbps
Panjang Paket Maks:	Bingkai Jumbo 10K Byte
Ukuran Tabel Alamat:	8K Alamat MAC
Antarmuka
Konektor:	16 x RJ45
RS485:	1 x RS485 (Opsional)
Port Optik:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (untuk Manajemen)
Antarmuka Serial RS485 (Opsional)
Antarmuka fisik	Terminal sekrup 3-pin standar industri
Tipe data	1Ch RS485 Bi-Directional
Sinyal RS-485	Data+, Data-, GND
Jarak saluran port serial (tembaga)	1000 meter
Laju baud	0 ~ 800kbps
PoE (Power over Ethernet)
Standar:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Port:	RJ45
Penugasan Pin Daya	4/5(+), 7/8(-)
Anggaran PoE:	Hingga anggaran PoE 480-watt
LingkunganSuhu Pengoperasian:
-40°C hingga 80°C (-40°F hingga 176°F)	Suhu Penyimpanan:
-40°C hingga 85°C (-40°F hingga 185°F)	Kelembaban Relatif:
5% hingga 95% non-kondensasi	MTBF
> 200.000 jam	Listrik dan Mekanik
Daya Masukan:

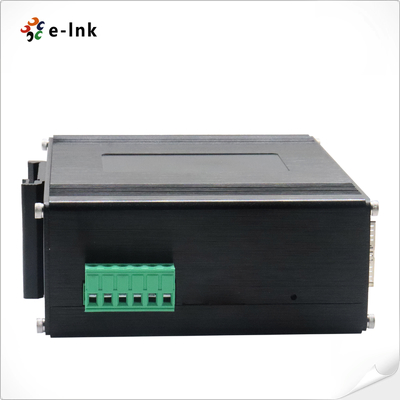

48~57VDC, Daya Redundan (Blok Terminal 6-pin)	Konsumsi Daya:
8W Maks. (PoE dalam Penggunaan	<480W)Perlindungan:
Kelebihan Beban Masukan Daya:
Dapat Diatur Ulang Otomatis	Polaritas Terbalik:
Hadir	Sakelar DI
Fungsi sakelar DIP 4 digitDIP
Fungsi	Pengaturan	SW 1	VLAN
	ON - Diaktifkan	Manajemen Waktu	Indikator LED:	PWR:
	ON - Diaktifkan	OFF - Dinonaktifkan	Indikator LED:	PWR:
	ON - Diaktifkan	OFF - Dinonaktifkan	Indikator LED:	PWR:
	ON - Diaktifkan	OFF - Dinonaktifkan	Indikator LED:	PWR:
Status Daya
Ethernet (Per Port):	Tautan/Aktivitas
PoE:	Status PoE
Serat:	Port Gigabit SFP: F17~F20
Dimensi (PxLxT):	155 x 115 x 85 mm
Berat:	1,2Kg
Casing:	Casing Aluminium
Opsi Pemasangan:	Pemasangan DIN-Rail
Fitur Perangkat Lunak	Protokol Redundansi
Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan
Dukungan Multicast	Mendukung IGMP Snooping V1/V2/V3, mendukung GMRP, GVMP, 802.1Q
VLAN	Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, VLAN Ganda,
Manajemen Waktu	SNTP
QOS	Pengalihan berbasis aliran
Pembatasan laju berbasis aliran	Penyaringan paket berbasis aliran 8*Antrean keluaran dari setiap port pemetaan prioritas 802.1p/DSCP Diff-Serv QoS, Tanda/Keterangan Prioritas Algoritma Penjadwalan Antrean (SP, WRR, SP+WRR) ACL Mengeluarkan ACL berbasis port
ACL berdasarkan port dan VLAN	Penyaringan paket L2 hingga L4, mencocokkan pesan 80 byte pertama. Menyediakan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Jenis Protokol IP, Port TCP/UDP, Rentang Port TCP/UDP, dan VLAN, dll Manajemen PoE Batas daya total dari catu daya PoE
Alokasi daya keluaran PoE	Konfigurasi prioritas keluaran PoE Status kerja PoE Penjadwalan operasi PoE Pemeliharaan Diagnostik Mendukung pencerminan port, Syslog, Ping
Fungsi Manajemen	Mendukung CLI, WEB, SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT
Manajemen Alarm	Mendukung output alarm relai 1 arah, RMON, TRAP
Keamanan	Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Mendukung DHCP Snooping, Opsi 82, akses keamanan 802.1X,	Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL, Mendukung DDOS, penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi port, batas kecepatan pesan ARP Fitur Lanjutan Layer 2+ Manajemen IPv4/IPv6
Rute Statis	Persetujuan Peraturan ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Kelas A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informasi Pemesanan
Model

Deskripsi
