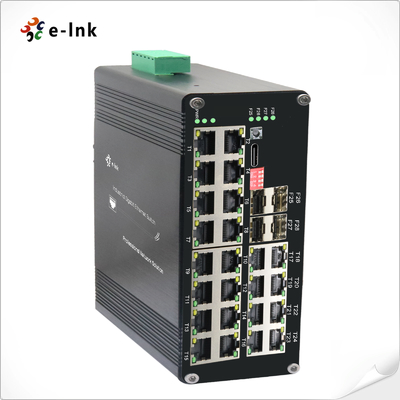

Sakelar Ethernet 24 Port TP SFP Terkelola Industri dan 4 Port Fiber untuk Mengintegrasikan Jaringan

Sakelar Ethernet Terkelola L2+ 24-Port 10/100/1000T Industri + 4-Port 1000X SFP

Ikhtisar

Seri ETH-DIMC2424M adalah sakelar Ethernet terkelola L2+ kelas industri yang dirancang untuk

penyebaran jaringan berkepadatan tinggi di lingkungan yang menantang. Menampilkan 24× 10/100/1000Base-T(X)

port tembaga dan 4× slot serat 1000Base-X SFP, sakelar yang kokoh ini memberikan konektivitas yang luar biasa

dan kinerja untuk aplikasi industri.

Fitur Utama:
- Kepadatan port tinggi: 24× port Gigabit Ethernet negosiasi otomatis dengan dukungan Full/Half duplex dan otomatis

dukungan MDI/MDI-X
- Uplink serat fleksibel: 4× slot SFP kompatibel dengan modul single-mode/multi-mode (1/2 inti)
- Manajemen L2+ tingkat lanjut: Fitur komprehensif termasuk VLAN, QoS, keamanan, dan jaringan

pemantauan
- Daya tahan industri: Dirancang untuk pengoperasian yang andal dalam kondisi ekstrem (-40°C hingga +75°C)

Aplikasi Ideal:
✓ Sistem otomatisasi industri skala besar
✓ Jaringan pengawasan IP berkepadatan tinggi
✓ Penyebaran titik akses nirkabel perusahaan
✓ Konektivitas situs jarak jauh dengan backhaul serat
✓ Infrastruktur penting yang membutuhkan peralatan yang diperkeras

Dengan kombinasi jumlah port yang tinggi dan konektivitas serat, Seri ETH-DIMC2424M menyediakan

solusi yang dapat diskalakan untuk jaringan yang membutuhkan akses tembaga dan kemampuan tulang punggung serat. Konstruksi

konstruksi kelas industri sakelar memastikan kinerja yang andal di lingkungan yang keras, sementara

fitur manajemen canggihnya memungkinkan kontrol dan optimalisasi jaringan yang tepat. Ini membuatnya

sangat cocok untuk aplikasi di mana keandalan jaringan, skalabilitas, dan manajemen jarak jauh

adalah persyaratan penting.

Fitur

► Bingkai Jumbo 10K Byte

► IEEE 802.3az Ethernet Hemat Energi (EEE)

► Casing Aluminium IP40

► Mendukung pemasangan DIN-Rail

      ►-40°C hingga 80°C (-40°F hingga 176°F) beroperasi

► Mendukung 24x10/100/1000Base-T + 4x1000Base-X SFP

► Port RJ45 10/100/1000Mbps mendukung Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

► Mendukung menghubungkan port USB-C untuk kemudahan pengelolaan, tanpa perlu mengakses RS232

port serial sama sekali

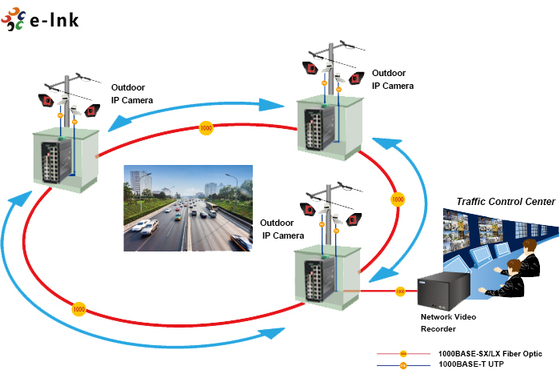

Aplikasi

Indeks Teknis

Ethernet
Standar:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Laju Penerusan & Penyaringan:	14.880pps (10Mbps)
	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
Memori Buffer Paket:	12M bit
Jenis Pemrosesan:	Simpan-dan-Teruskan
Bandwidth bidang belakang	110Gbps
Panjang Paket Maks:	Bingkai Jumbo 10K Byte
Ukuran Tabel Alamat:	8K Alamat MAC
Antarmuka
Konektor:	24 x RJ45
RS485:	1 x RS485 (Opsional)
Port Optik:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (untuk Manajemen)
Antarmuka Serial RS485 (Opsional)
Antarmuka fisik	Terminal sekrup 3-pin standar industri
Tipe data	1Ch RS485 Bi-Arah
Sinyal RS-485	Data+, Data-, GND
Jarak saluran port serial (tembaga)	1000 meter
Laju baud	0 ~ 800kbps
LingkunganSuhu Operasi:
-40°C hingga 80°C (-40°F hingga 176°F)	Suhu Penyimpanan:
-40°C hingga 85°C (-40°F hingga 185°F)	Kelembaban Relatif:
5% hingga 95% non-kondensasi	MTBF
> 200.000 jam	Listrik dan Mekanik

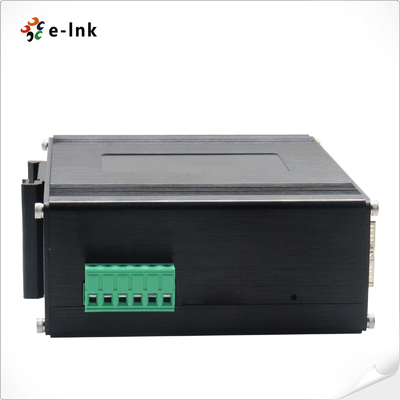

Daya Masukan:
12~48VDC, Daya Redundan (Blok Terminal 6-pin)	Konsumsi Daya:
8W Maks	Perlindungan:
Kelebihan Beban Daya Masukan:
Dapat Direset Otomatis	Polaritas Terbalik:
Hadir	DI
Sakelar PFungsi sakelar DIP 4-digit
DIP	Fungsi	Pengaturan	SW 1
	VLAN	Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, Double VLAN,	OFF - Dinonaktifkan	SW 3
	Manajemen Ring	ON - Diaktifkan	OFF - Dinonaktifkan	SW 3
	Dicadangkan	ON - Dicadangkan	OFF - Dicadangkan	Indikator LED:
	Dicadangkan	ON - Dicadangkan	OFF - Dicadangkan	Indikator LED:
PWR:
Status Daya	Ethernet (Per Port):
Tautan/Aktivitas	Port RJ45
(T1~T24)	Serat:

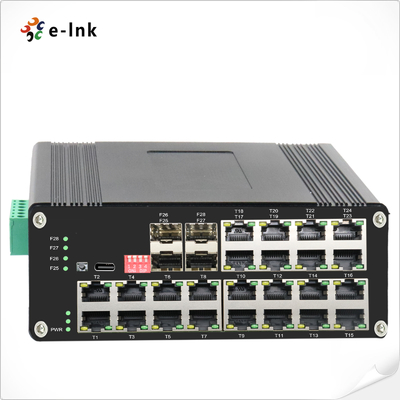

Port Gigabit SFP: F25~F28	Dimensi (PxLxT):
155 x 115 x 85 mm	Berat:
1.2KG	Casing:
Casing Aluminium	Opsi Pemasangan:
Pemasangan DIN-Rail	Fitur Perangkat Lunak
Protokol Redundansi
Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan	Dukungan Multicast
Mendukung IGMP Snooping V1/V2/V3, mendukung GMRP, GVMP,802.1Q	VLAN
Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, Double VLAN,	Manajemen Waktu
SNTP	QOS
Pengalihan berbasis aliran	Pembatasan laju berbasis aliran Penyaringan paket berbasis aliran 8*Antrean keluaran dari setiap port pemetaan prioritas 802.1p/DSCP Diff-Serv QoS, Tanda/Keterangan Prioritas Algoritma Penjadwalan Antrean (SP, WRR, SP+WRR) ACL
Mengeluarkan ACL berbasis port	ACL berdasarkan port dan VLAN Penyaringan paket L2 hingga L4, mencocokkan pesan 80 byte pertama. Menyediakan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Jenis Protokol IP, Port TCP/UDP, Rentang Port TCP/UDP, dan VLAN, dll Pemeliharaan Diagnostik
Mendukung pencerminan port, Syslog, Ping	Fungsi Manajemen
Mendukung CLI, WEB, SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT	Manajemen Alarm
Mendukung output alarm relai 1 arah, RMON, TRAP	Keamanan
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Mendukung DHCP Snooping, Opsi 82, akses keamanan 802.1X, Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL, Mendukung DDOS, penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, batas kecepatan pesan ARP Fitur Lanjutan Layer 2+
Manajemen IPv4/IPv6	Rute Statis Persetujuan Peraturan
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Kelas A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informasi Pemesanan

Model
