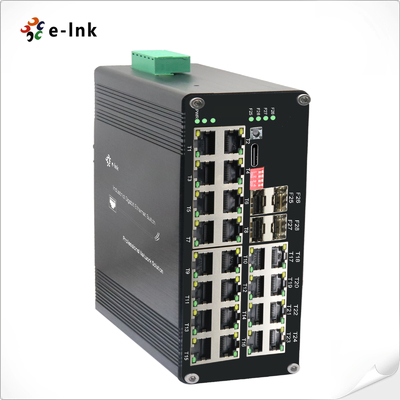

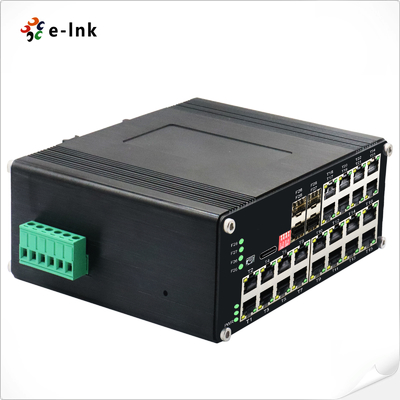

Industrial 24 TP Port dan 4 Fiber Port SFP Managed Ethernet Switch untuk mengintegrasikan Jaringan

Sakelar Ethernet Terkelola SFP L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X Sakelar Ethernet Terkelola SFP

Ikhtisar

Seri ETH-DIMC2424MP adalah sakelar Ethernet PoE+ terkelola L2+ kelas industri yang

menggabungkan pengiriman daya kepadatan tinggi dengan kemampuan jaringan yang kuat. Menampilkan 24× Gigabit

port PoE+ (IEEE 802.3at, 30W per port) dan 4× 1000Base-X SFP fiber uplink, sakelar yang diperkeras ini

direkayasa untuk penerapan penting dalam lingkungan yang keras.

Fitur & Manfaat Utama:
✔ Desain PoE+ Berdaya Tinggi: Port 24× 10/100/1000Base-T(X) memberikan daya hingga 30W per port, mendukung

perangkat yang membutuhkan daya besar seperti kamera PTZ dan AP nirkabel.
✔ Konektivitas Media Ganda: 4× slot SFP (single/multi-mode, 1/2 core) memungkinkan fiber jarak jauh

tautan tulang punggung.
✔ Keandalan Industri: Beroperasi pada suhu ekstrem (-40°C hingga +75°C) dengan perlindungan lonjakan dan

ketahanan getaran.
✔ Manajemen L2+ Tingkat Lanjut: VLAN, QoS, IGMP snooping, dan pencerminan port untuk kontrol lalu lintas yang dioptimalkan.
✔ Kesederhanaan Plug-and-Play: Auto MDI/MDI-X dan negosiasi otomatis menyederhanakan instalasi.

Aplikasi Umum:
• Sistem pengawasan IP skala besar (menyalakan 24+ kamera)
• Jaringan IoT industri dengan topologi tembaga/fiber campuran
• Jaringan mesh nirkabel luar ruangan yang membutuhkan PoE dan backhaul fiber
• Infrastruktur kota pintar (pengendalian lalu lintas, penerangan jalan)

Dengan anggaran PoE total 720W yang tak tertandingi dan daya tahan kelas operator, Seri ETH-DIMC2424MP adalah

solusi utama untuk menerapkan perangkat jaringan berdaya tinggi di lingkungan yang menantang. Pilihan fiber modularnya

membuat jaringan Anda tahan masa depan sementara desain yang diperkeras memastikan operasi 24/7 di mana standar

sakelar gagal.

Fitur

► Mendukung menghubungkan port USB-C untuk kemudahan pengelolaan, tanpa perlu mengakses serial RS232

port sama sekali

► Bingkai Jumbo 10K Byte

► IEEE 802.3az Ethernet Hemat Energi (EEE)

► Casing Aluminium IP40

► Mendukung instalasi DIN-Rail

► Suhu pengoperasian -40°C hingga 80°C (-40°F hingga 176°F)

► Mendukung 24x10/100/1000Base-T + 4x1000Base-X SFP

► Port RJ45 10/100/1000Mbps mendukung Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

► Sesuai dengan IEEE802.3af/at

► Sakelar DIP mendukung VLAN satu tombol, Manajemen Ring satu tombol, Reset PoE, dan Jaringan PoE 250m

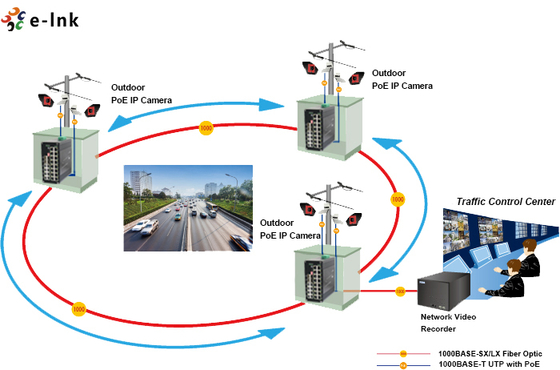

Aplikasi

Indeks Teknis

Ethernet
Standar:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Laju Penerusan & Penyaringan:	14.880pps (10Mbps)
	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
Memori Buffer Paket:	12M bit
Jenis Pemrosesan:	Simpan-dan-Teruskan
Bandwidth Backplane	110Gbps
Panjang Paket Maks:	Bingkai Jumbo 10K Byte
Ukuran Tabel Alamat:	8K Alamat MAC
Antarmuka
Konektor:	24 x RJ45
RS485:	1 x RS485 (Opsional)
Port Optik:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (untuk Manajemen)
Antarmuka Serial RS485 (Opsional)
Antarmuka fisik	Terminal sekrup 3-pin standar industri
Tipe data	1Ch RS485 Dua Arah
Sinyal RS-485	Data+, Data-, GND
Jarak jalur port serial (tembaga)	1000 meter
Laju baud	0 ~ 800kbps
PoE (Power over Ethernet)
Standar:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Port:	RJ45
Penugasan Pin Daya	4/5(+), 7/8(-)
Anggaran PoE:	Hingga anggaran PoE 720-watt
LingkunganSuhu Pengoperasian:
-40°C hingga 80°C (-40°F hingga 176°F)	Suhu Penyimpanan:
-40°C hingga 85°C (-40°F hingga 185°F)	Kelembaban Relatif:
5% hingga 95% non-kondensasi	MTBF
> 200.000 jam	Listrik dan Mekanik
Daya Masukan:
48~57VDC, Daya Redundan (Blok Terminal 6-pin)	Konsumsi Daya:
8W Maks.(PoE dalam Penggunaan	<720W)Perlindungan:
Kelebihan Beban Daya Masukan:
Dapat Direset Otomatis	Polaritas Terbalik:
Hadir	DI
Sakelar PFungsi sakelar DIP 4 digit
DIP	Fungsi	Pengaturan	SW 1
	VLAN	Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, VLAN Ganda,	OFF - Dinonaktifkan	Indikator LED:
	Manajemen Ring	ON - Diaktifkan	OFF - Dinonaktifkan	Indikator LED:
	Jaringan PoE 250m	ON - Diaktifkan	OFF - Dinonaktifkan	Indikator LED:
	Reset PoE	ON - Diaktifkan	OFF - Dinonaktifkan	Indikator LED:
Daya:
Status Daya	Ethernet (Per Port):
Tautan/Aktivitas	PoE
Status PoE (T1~T24)	Fiber:
Port Gigabit SFP: F25~F28	Dimensi (PxLxT):
155 x 115 x 85 mm	Berat:
1.2KG	Casing:
Casing Aluminium	Opsi Pemasangan:
Pemasangan DIN-Rail	Fitur Perangkat Lunak
Protokol Redundansi
Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan	Dukungan Multicast
Mendukung IGMP Snooping V1/V2/V3, mendukung GMRP, GVMP,802.1Q	VLAN
Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, VLAN Ganda,	Manajemen Waktu
SNTP	QOS
Pengalihan berbasis aliran	Pembatasan laju berbasis aliran Penyaringan paket berbasis aliran 8*Antrean keluaran dari setiap port pemetaan prioritas 802.1p/DSCP Diff-Serv QoS, Tanda/Keterangan Prioritas Algoritma Penjadwalan Antrean (SP, WRR, SP+WRR) ACL
ACL berbasis port	ACL berdasarkan port dan VLAN Penyaringan paket L2 hingga L4, mencocokkan pesan 80 byte pertama. Menyediakan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Jenis Protokol IP, Port TCP/UDP, Rentang Port TCP/UDP, dan VLAN, dll Manajemen PoE
Batas daya total catu daya PoE	Alokasi daya keluaran PoE Konfigurasi prioritas keluaran PoE Status kerja PoE Penjadwalan operasi PoE Pemeliharaan Diagnostik
Mendukung pencerminan port, Syslog, Ping	Fungsi Manajemen
Mendukung CLI, WEB, SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT	Manajemen Alarm
Mendukung output alarm relay 1 arah, RMON, TRAP	Keamanan
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Mendukung DHCP Snooping, Opsi 82,802.1X akses keamanan, Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL, Mendukung DDOS, penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARP Fitur Lanjutan Layer 2+
Manajemen IPv4/IPv6	Rute Statis Persetujuan Peraturan
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Kelas A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informasi Pemesanan

Model
