Industrial SFP+ 8 Port TP dan 6 Port Fiber Managed Ethernet Switch untuk Mengintegrasikan Jaringan

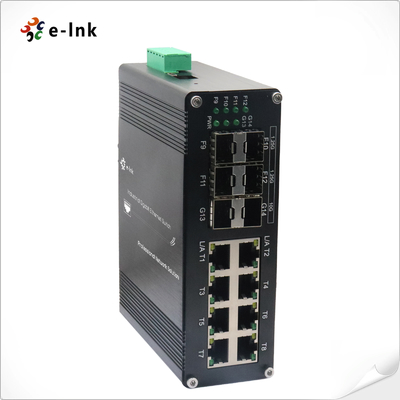

Industrial L2+ 8-Port 10/100/1000T + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch

Gambaran umum

ETH-IMC2408M Series adalah switch Ethernet multi-gigabit yang dikelola industri yang dirancang untuk

jaringan berkinerja tinggi dalam lingkungan yang menuntut. menggabungkan 8 × Gigabit port tembaga, 4 × 1G

Slot SFP, dan 2 × 10G SFP + port, saklar keras ini memberikan fleksibilitas konektivitas yang luar biasa untuk

aplikasi yang menggunakan bandwidth intensif.

Fitur & Manfaat Utama:
✔ Konfigurasi port hibrida:
- 8× 10/100/1000Base-T(X) port RJ45 dengan otomatis MDI/MDI-X
- 4 × 1000Base-X slot SFP (1G)
- 2 × 10G SFP + port untuk uplink kecepatan tinggi

✔ Dukungan Serat yang Bertahan di Masa Depan:
- Kompatibel dengan optik 1G dan 10G
- Mendukung modul SFP/SFP+ mode tunggal/multi-mode (1/2 inti)
- Memungkinkan konektivitas jarak jauh hingga 80km (dengan optik yang tepat)

✔ Keandalan Industri:
- -40°C sampai +75°C rentang suhu operasi
- Pilihan pemasangan DIN-rail atau dinding
- Perlindungan tegangan tinggi dan resistensi getaran

✔ Manajemen Lanjutan:
- VLAN, QoS, dan IGMP mengintai
- Pencitraan pelabuhan dan penentuan prioritas lalu lintas
- Web/CLI/SNMP antarmuka manajemen

Aplikasi yang ideal:
• Sistem pengawasan bandwidth tinggi dengan kamera IP 4K
• Jaringan industri yang membutuhkan uplink 10G
• Titik agregasi nirkabel untuk penyebaran 5G/Wi-Fi 6
• Sistem transportasi cerdas (ITS, komunikasi kereta api)

Dengan kombinasi unik dari port akses 1G dan 10G fiber uplinks, ETH-IMC2408M Series

Membatasi kesenjangan antara perangkat tepi dan jaringan inti.

operasi yang dapat diandalkan dalam kondisi yang sulit sambil menyediakan bandwidth yang dapat diskalakan untuk jaringan yang berkembang

permintaan.

Fitur

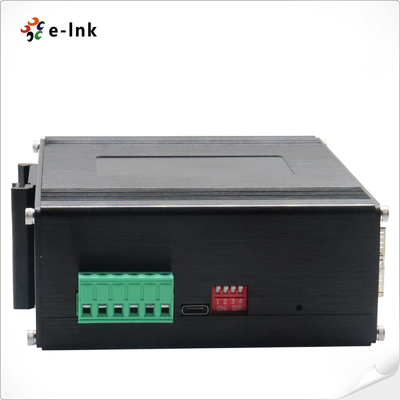

Dukungan untuk menghubungkan port USB-C untuk pengelolaan yang mudah, tanpa perlu mengakses RS232

Serial port sama sekali

9K Bytes Jumbo Frame

IEEE 802.3az Ethernet hemat energi (EEE)

Kasus Aluminium IP40

Mendukung instalasi DIN-Rail

-40°C sampai 80°C (-40°F sampai 176°F)

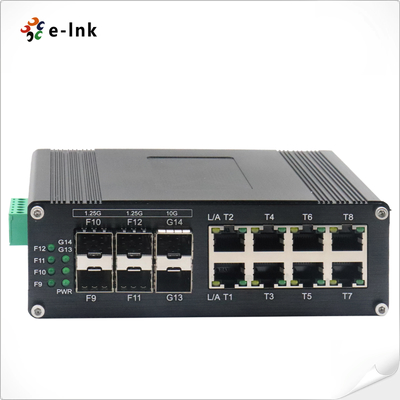

Dukungan 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP

10/100/1000Mbps RJ45 Port mendukung Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

Aplikasi

Indeks Teknis

Ethernet
Standar:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Ke depan & Filter Rate:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Memori Buffer Paket:	12M bit
Jenis pengolahan:	Penyimpanan dan Pembebasan
Bandwidth latar belakang	110Gbps
Panjang paket maksimum:	9K Bytes Jumbo Frame
Ukuran tabel alamat:	Alamat MAC 8K
Antarmuka
Konektor:	8 x RJ45
RS485:	1 x RS485 (Optional)
Pelabuhan optik:	4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (untuk Manajemen)
RS485 Serial Interface (Optional)
Antarmuka fisik	Terminal sekrup 3 pin standar industri
Jenis data	1Ch RS485 Bi-Direction
Sinyal RS-485	Data+, Data-, GND
Jarak jalur pelabuhan seri (tembaga)	1000 meter
Tingkat Baud	0 ~ 800kbps
LingkunganNtal
Suhu operasi:	-40°C sampai 80°C (-40°F sampai 176°F)
Suhu penyimpanan:	-40°C sampai 85°C (-40°F sampai 185°F)
Kelembaban relatif:	5% sampai 95% tidak kondensasi
MTBF	> 200.000 jam
Listrik dan Mekanik
Daya Masuk:	12 ~ 48VDC, Daya yang berlebihan (Blok Terminal 6 pin)
Konsumsi daya:	8W Max. ((PoE dalam Penggunaan<240W)
Perlindungan:
Pengecatan Daya Masuk:	Otomatis Reset
Kepolaritas terbalik:	Saat ini
DIP Switch
Fungsi switch DIP 4 digit	DIP	Fungsi	Pengaturan
	SW 1	VLAN	ON - diaktifkan	OFF - cacat
	SW 2	Pengelolaan Cincin	ON - diaktifkan	OFF - cacat
	SW 3	Dijamin	ON - Dilarang	OFF - Reserved
	SW 4	Dijamin	ON - Dilarang	OFF - Reserved
Indikator LED:
PWR:	Status Daya
Ethernet (Per Port):	Hubungan/Kegiatan
Serat:	Gigabit SFP Port: F9~F12
	10G SFP+ Port: F13, F14
Dimensi (WxDxH):	149 x 114 x 50 mm
Berat:	0.55Kg
Casing:	Kasus aluminium
Opsi pemasangan:	DIN-Rail mount
Fitur Software
Protokol Pemberhentian	Mendukung STP/RSTP/MSTP/ERPSv2, Pengumpulan Link
Dukungan Multicast	Mendukung IGMP Snooping V1/V2/V3, mendukung GMRP, GVMP,802.1Q
VLAN	Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, Double VLAN,
Pengelolaan Waktu	SNTP
QOS	Pengalihan berdasarkan aliran Pembatasan tingkat berdasarkan arus Penyaringan paket berbasis aliran 8*Garis keluar dari setiap port 802.1p/DSCP pemetaan prioritas Diff-Serv QoS, Prioritas Mark/Remarks Algoritma Penjadwalan Antrian (SP, WRR, SP+WRR)
ACL	ACL Penerbit berbasis pelabuhan ACL berbasis port dan VLAN L2 ke L4 filter paket, mencocokkan 80 byte pertama pesan. Memberikan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Tipe Protokol IP, TCP / UDP Port, TCP / UDP Port Range, dan VLAN, dll
Pemeliharaan Diagnostik	Dukungan port mirroring, Syslog, Ping
Fungsi Manajemen	Dukungan CLI, WEB, SNMPv1/v2/v3, Telnet server untuk manajemen, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
Manajemen Alarm	Dukungan satu arah relay alarm output, RMON, TRAP
Keamanan	Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 Mendukung DHCP Snooping, Opsi 82,802.1X akses keamanan, Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL, Dukungan DDOS, penyaringan / pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi port, batas kecepatan pesan ARP
Fitur Layer 2+ Lanjutan	Manajemen IPv4/IPv6 Jalur statis
Persetujuan Peraturan
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Kelas A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Peningkatan)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
