Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Konektor: | 8xRJ45 | RS485: | 1 x RS485 (Opsional) |
---|---|---|---|
Tipe data: | 1Ch RS485 Dua Arah | Sinyal RS-485: | Data+, Data-, GND |
Dimensi (PxLxT): | 149x114x50 mm | Berat badan: | 0,55kg |
Selubung: | Kotak Aluminium | Opsi Pemasangan: | Dudukan Rel DIN |
► Opsi SFP. Silakan pilih SFP Anda di Halaman Opsi SFP kami
Ikhtisar

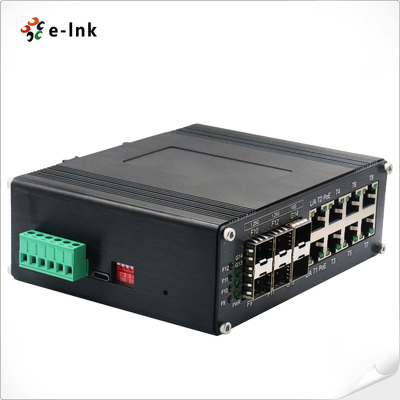

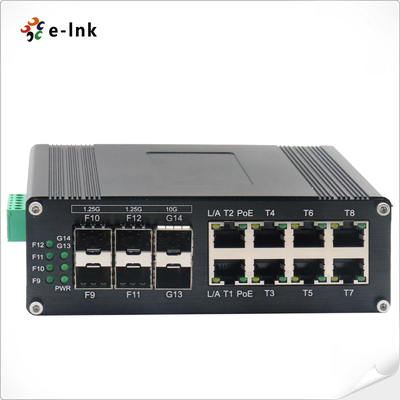

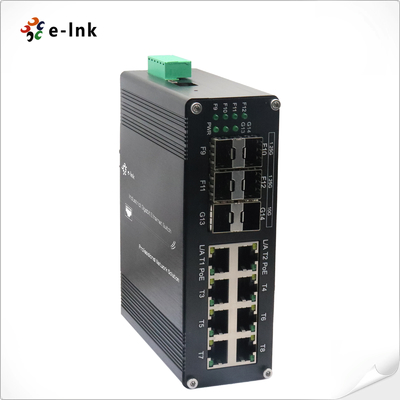

Seri ETH-IMC2408MP adalah sakelar PoE+ multi-gigabit terkelola L2+ kelas industri yang
menggabungkan pengiriman PoE berdaya tinggi dengan konektivitas serat canggih. Menampilkan 8× port Gigabit PoE+
(802.3at, 30W/port), 4× slot 1G SFP, dan 2× uplink 10G SFP+, sakelar yang diperkeras ini direkayasa
untuk aplikasi power-over-Ethernet yang intensif bandwidth di lingkungan yang keras.
Fitur & Manfaat Utama:
✔ Desain PoE+ Berdaya Tinggi:
- 8× port 10/100/1000Base-T(X) memberikan daya hingga 30W per port
- Total anggaran PoE 240W untuk memberi daya pada beberapa perangkat berkinerja tinggi
✔ Konektivitas Serat Multi-Gigabit:
- 4× slot 1000Base-X SFP (1G) + 2× port 10G SFP+
- Mendukung modul single-mode/multi-mode (1/2 inti)
- Memungkinkan topologi serat fleksibel dari jarak pendek hingga 80km+
✔ Keandalan Industri:
- Rentang suhu operasi -40°C hingga +75°C
- Opsi pemasangan rel DIN atau dinding
- Perlindungan EMI/lonjakan (sesuai EN61000-6-2/4)
✔ Manajemen L2+ Tingkat Lanjut:
- VLAN, QoS, dan manajemen daya PoE
- IGMP snooping untuk lalu lintas multicast yang dioptimalkan
- Citra firmware ganda untuk pengoperasian yang aman
Aplikasi Ideal:
• Sistem pengawasan resolusi tinggi (kamera PTZ dengan backhaul 10G)
• Jaringan nirkabel luar ruangan (WAP bertenaga PoE dengan agregasi serat)
• Otomatisasi industri dengan persyaratan PoE dan serat campuran
• Infrastruktur transportasi (sistem pemantauan terowongan/jembatan)
Dengan kombinasi unik dari PoE berdaya tinggi, port akses 1G, dan uplink serat 10G,
Seri ETH-IMC2408MP memberikan keserbagunaan tak tertandingi untuk jaringan industri modern. Desain sakelar yang
diperkeras memastikan pengoperasian 24/7 dalam kondisi ekstrem sekaligus menyediakan bandwidth yang dapat diskalakan
dan daya untuk penyebaran IoT yang berkembang.
Fitur
► Sakelar DIP mendukung VLAN satu tombol, Manajemen Ring satu tombol, Reset PoE, dan PoE 250m
Jaringan
► Mendukung koneksi port USB-C untuk kemudahan pengelolaan, tanpa perlu mengakses RS232
port serial sama sekali
► Bingkai Jumbo 9K Byte
► IEEE 802.3az Ethernet Hemat Energi (EEE)
► Casing Aluminium IP40
► Mendukung pemasangan DIN-Rail
► Mendukung 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+
► Port RJ45 10/100/1000Mbps mendukung Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX
► Sesuai IEEE802.3af/at
Aplikasi
Indeks Teknis
Ethernet | ||||
Standar: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3ae 10GBase-R | ||||
IEEE802.3p QoS | ||||
IEEE802.1d Spanning Tree | ||||
Laju Penerusan & Penyaringan: | 14.880pps (10Mbps) | |||
148.800pps (100Mbps) | ||||
1.488.000pps (1000Mbps) | ||||
1.488.000.000pps (10000Mbps) | ||||
Memori Buffer Paket: | 12M bit | |||
Jenis Pemrosesan: | Store-and-Forward | |||
Bandwidth bidang belakang | 110Gbps | |||
Panjang Paket Maks: | Bingkai Jumbo 9K Byte | |||
Ukuran Tabel Alamat: | 8K Alamat MAC | |||
Antarmuka | ||||
Konektor: | 8 x RJ45 | |||
RS485: | 1 x RS485 (Opsional) | |||
Port Optik: |
4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+ |
|||
USB-C: | 1 x USB-C (untuk Manajemen) | |||
Antarmuka Serial RS485 (Opsional) | ||||
Antarmuka fisik | Terminal sekrup 3-pin standar industri | |||
Tipe data | 1Ch RS485 Dua Arah | |||
Sinyal RS-485 | Data+, Data-, GND | |||
Jarak saluran port serial (tembaga) | 1000 meter | |||
Laju baud | 0 ~ 800kbps | |||
PoE (Power over Ethernet) | ||||
Standar: | IEEE 802.3at Power over Ethernet Plus | |||
IEEE 802.3af Power over Ethernet | ||||
Port: | RJ45 | |||
Penugasan Pin Daya | 4/5(+), 7/8(-) | |||
Anggaran PoE: | Hingga anggaran PoE 240-watt | |||
LingkunganSuhu Operasi: | ||||
-40°C hingga 80°C (-40°F hingga 176°F) | Suhu Penyimpanan: | |||
-40°C hingga 85°C (-40°F hingga 185°F) | Kelembaban Relatif: | |||
5% hingga 95% non-kondensasi | MTBF | |||
> 200.000 jam | Listrik dan Mekanik | |||
Daya Masukan: | ||||
48~57VDC, Daya Redundan (Blok Terminal 6-pin) | Konsumsi Daya: | |||
8W Maks. (PoE dalam Penggunaan | <240W)Perlindungan: | |||
Kelebihan Beban Masukan Daya: | ||||
Dapat Direset Otomatis | Polaritas Terbalik: | |||
Hadir | Sakelar DI | |||
Fungsi sakelar DIP 4 digitDIP | ||||
Fungsi![]() |
Pengaturan | SW 1 | VLAN | |
ON - Diaktifkan | Manajemen Waktu | Indikator LED: | PWR: | |
ON - Diaktifkan | OFF - Dinonaktifkan | Indikator LED: | PWR: | |
ON - Diaktifkan | OFF - Dinonaktifkan | Indikator LED: | PWR: | |
ON - Diaktifkan | OFF - Dinonaktifkan | Indikator LED: | PWR: | |
Status Daya | ||||
Ethernet (Per Port): | Tautan/Aktivitas | |||
PoE (Opsional) | Status PoE | |||
Serat: | Port Gigabit SFP: F9~F12 | |||
Port 10G SFP+: F13, F14 | Dimensi (PxLxT): | |||
149 x 114 x 50 mm | ||||
Berat: | 0,55Kg | |||
Casing: | Casing Aluminium | |||
Opsi Pemasangan: | Pemasangan DIN-Rail | |||
Fitur Perangkat Lunak | Protokol Redundansi | |||
Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan | ||||
Dukungan Multicast | Mendukung IGMP Snooping V1/V2/V3, mendukung GMRP, GVMP, 802.1Q | |||
VLAN | Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, Double VLAN, | |||
Manajemen Waktu | SNTP | |||
QOS | Pengalihan berbasis aliran | |||
Pembatasan laju berbasis aliran |
Penyaringan paket berbasis aliran
8*Antrean keluaran dari setiap port pemetaan prioritas 802.1p/DSCP |
|||
ACL berdasarkan port dan VLAN |
Penyaringan paket L2 hingga L4, mencocokkan pesan 80 byte pertama.
Menyediakan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Jenis Protokol IP, Port TCP/UDP, Rentang Port TCP/UDP, dan VLAN, dll |
|||
Alokasi daya keluaran PoE |
Konfigurasi prioritas keluaran PoE
Status kerja PoE |
|||
Fungsi Manajemen | Mendukung CLI, WEB, SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT | |||
Manajemen Alarm | Mendukung output alarm relai 1 arah, RMON, TRAP | |||
Keamanan | Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 | |||
Mendukung DHCP Snooping, Opsi 82, akses keamanan 802.1X, |
Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL,
Mendukung DDOS, penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARP |
|||
Rute Statis |
Persetujuan Peraturan ISO9001, CE, RoHS, FCC |
|||
EN55022:2010+AC: 2011, Kelas A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (Surge) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) | ||||
Informasi Pemesanan | ||||
Model |
Deskripsi
ETH-IMC2408MP | Sakelar Ethernet Terkelola L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP+ |
Opsi SFP | ► Opsi SFP. Silakan pilih SFP Anda di Halaman Opsi SFP kami |
► Modul SFP harus dibeli secara terpisah. | Opsi Pemasangan |
► Braket DIN-Rail Default terpasang | |
Opsi Daya | ► Catu Daya DIN-Rail. Kabel Terbuka untuk Blok Terminal. |
► Catu Daya harus dibeli secara terpisah. | |
