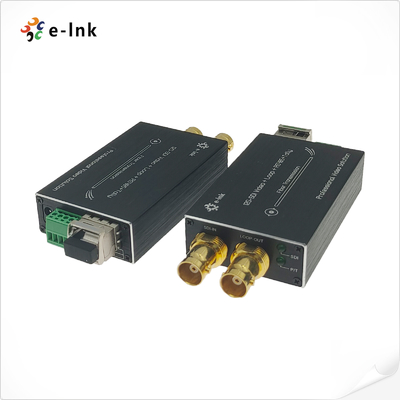

Konverter Mini 12G-SDI ke Fiber dengan Tally dan RS485
Ikhtisar Konverter Mini 12G-SDI ke Fiber
Konverter serat optik mini 12G-SDI ini mendukung transmisi simultan satu saluran video 12G
(dengan audio tersemat), satu saluran sinyal tally, dan satu saluran sinyal kontrol RS485 terbalik melalui
satu serat optik tunggal. Ia juga dilengkapi port loop-out 12G untuk pemantauan lokal.
Konverter video serat optik E-link 12G terdiri dari pemancar dan penerima, mendukung resolusi video HD
seperti4K×2K(3840×2160@60Hz), 1080P, 1080I, dan 720P. Cocok untuksiaran,studio, siaran langsung,
dan pasca-produksi HD.
Fitur Konverter Mini 12G-SDI ke Fiber
-
Dukungan Audio Tersemat:
Setiap saluran SDI membawa 8 saluran audio tersemat untuk transmisi audiovisual yang disinkronkan.
-
Penyamaan Kabel Otomatis:
Memastikan integritas sinyal yang optimal pada berbagai panjang dan kondisi kabel.
-
Dukungan Standar SDI Komprehensif:
Sepenuhnya kompatibel dengan ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD), dan ST-259 (SD).
-
Reclocker Terintegrasi:
Mengunci ke kecepatan SMPTE termasuk 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps, subrate (dibagi 1.001), dan 270 Mbps.
-
Transmisi Jarak Jauh:
Mendukung jarak dari 10 km (6.2 mil) hingga 80 km, tergantung pada konfigurasi.
-
Dukungan Tally & RS485:
Menyediakan dukungan sinyal tally dan komunikasi RS485 mundur untuk kontrol dan pemantauan.
-
Operasi Hot-Swappable:
Mendukung hot swapping dan hot plugging untuk perawatan yang mudah dan pengoperasian tanpa gangguan.
-
Kualitas Tingkat Siaran:
Menghasilkan transmisi sinyal digital penuh, tidak terkompresi untuk aplikasi siaran profesional.
-
Dukungan Resolusi Luas:
Kompatibel dengan format 4K×2K (3840×2160@60Hz), 1080P, 1080I, dan 720P.
-
Teknologi Optik Canggih:
Menggunakan teknik serat optik WDM/CWDM/DWDM dengan rentang dinamis superior dan tidak memerlukan penyesuaian.

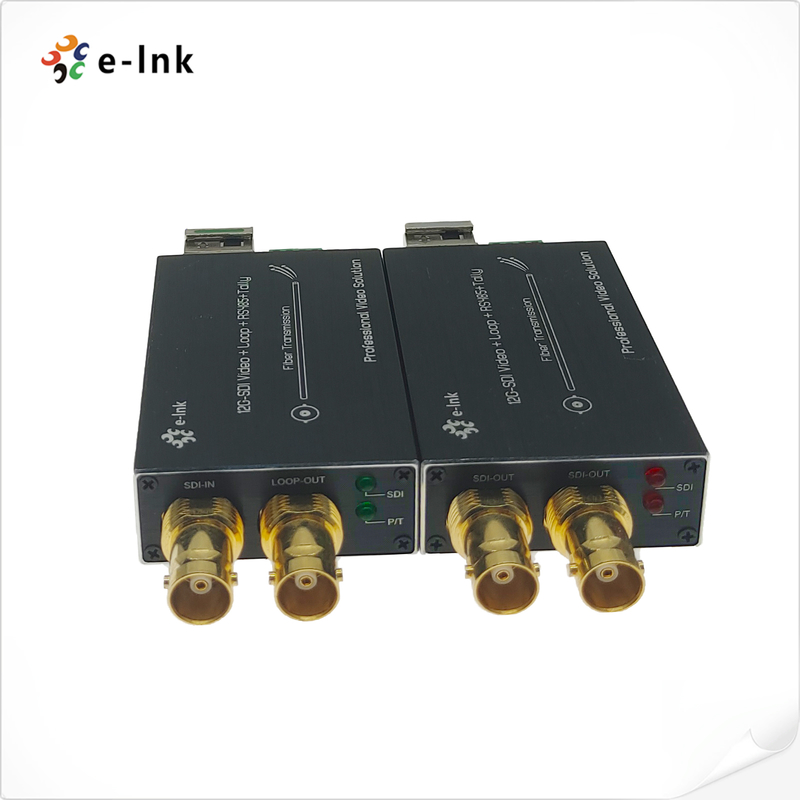

Panel & Antarmuka Konverter Mini 12G-SDI ke Fiber
Indeks Teknis Fitur Konverter Mini 12G-SDI ke Fiber
| Format |
Mendukung ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) Dan ST-259(SD) |
| Kompatibel |
Kompatibel dengan DVB-ASI dan AES10 (MADI) |
| Masukan |
1 x 12G-SDI pada BNC |
| Keluaran |
1 x serat optik LC |
| 1 x loop-out 12G-SDI pada BNC |
| Resolusi yang Didukung |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Rentang resolusi |
3840*2160@60Hz |
| Spesifikasi kabel masukan |
≤70m@12G SDI Belden 1694A |
| Spesifikasi kabel keluaran |
≤70m@12G SDI Belden 1694A |
| Jenis data |
Tally Mundur |
| Jenis data |
RS485 Mundur |
| Lebar pita transmisi optik |
270MHz～12GHz |
| Daya |
5-15 VDC |
| Konsumsi Daya |
2 W (Maks.) |
| Dimensi (PxLxT) |
80 x 40 x 20 (mm) |
| Suhu Penyimpanan |
-40℃～80℃ |
| Suhu Pengoperasian |
-40℃～85℃ |
Dimensi & Ukuran Konverter Mini 12G-SDI ke Fiber
Informasi Pemesanan Konverter Mini 12G-SDI ke Fiber
| Model |
Deskripsi |
| LNK-M12G-1V1T1D-20 |
Tipe Mini 12G-SDI ke Konverter Fiber dengan Tally, RS485 Terbalik dan loop out, SMF, Konektor Fiber LC 20KM, termasuk Pemancar dan Penerima, digunakan berpasangan |
Aplikasi Konverter Mini 12G-SDI ke Fiber
Kebijakan Purna Jual dan Garansi
Terdiri dari layanan pelanggan online dan layanan pelanggan telepon, menyediakan
konsultasi produk, dukungan teknis jarak jauh, layanan pemeliharaan dan penerimaan.
Kebijakan Layanan: Penggantian tiga bulan dan garansi tiga tahun.
Penggantian: Dalam waktu tiga bulan setelah membeli serangkaian produk, setelah menguji kegagalan produk
oleh teknisi dan kerusakan buatan manusia yang disebabkan oleh bencana non-alam, pembeli dapat langsung
pergi ke tempat pembelian untuk mengganti jenis produk yang sama. Atau produk dengan kinerja yang sebanding.
Jika tidak ada masalah dalam pengujian produk, sampel asli akan dikembalikan.
Garansi: Kerusakan buatan manusia yang disebabkan oleh bencana non-alam, masa garansi gratis perusahaan kami adalah 1 tahun.
[Keadaan berikut tidak termasuk dalam lingkup penggantian dan pemeliharaan gratis]
1. Kerusakan yang disebabkan oleh pengoperasian dan pemeliharaan yang tidak sesuai dengan petunjuk dalam manual produk.
2. Kerusakan yang disebabkan oleh faktor manusia, seperti masukan tegangan yang tidak tepat, masuknya air, dan kerusakan.
3. Kerusakan pada produk yang disebabkan oleh bencana alam, seperti petir, gempa bumi, kebakaran, dll.
3. Perubahan yang tidak sah terhadap pengaturan yang melekat atau perbaikan tanpa izin perusahaan.
4. Produk di luar lingkup pemeliharaan gratis.
5. Kerusakan yang disebabkan oleh transportasi, pemuatan, dan pembongkaran selama perbaikan yang dikirim oleh pelanggan.
6. Kode batang produk atau model pada kartu garansi produk tidak sesuai dengan produk itu sendiri.
7. Kegagalan atau kerusakan yang disebabkan oleh masalah non-produk lainnya seperti desain, teknologi, manufaktur, dan kualitas.
