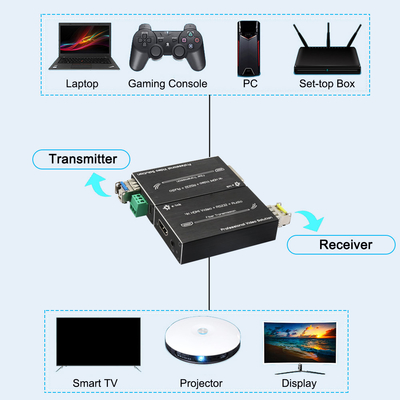

4K HDMI Fiber Extender Transmisi jarak jauh dengan RS232 dan
Stereo Audio
Gambaran umum

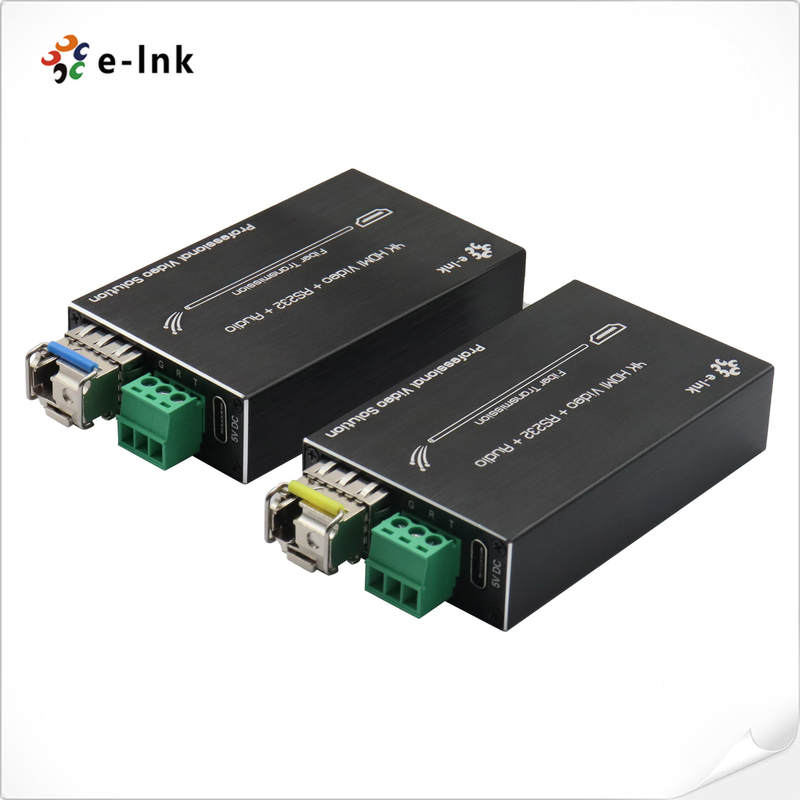

PeraturanLNK-MHRA4K Series Mini 4K HDMI Fiber Extender dengan RS232 dan Eksternal
Audiomemungkinkan kinerja tinggitransmisi HDMI jarak jauhmelalui serat optik
denganresolusi 4K yang jernih. Dirancang untuk profesionalSistem AV, itu memberikan
video HDMI 1.4a yang tidak dikompresi dan tidak kehilangan,data RS232 bidirectional, danstereo
sinyal audiomelalui link serat hingga80km, memastikan stabil dan bebas gangguan
operasi.
MenggunakanTransmisi optik kecepatan tinggi 10Gbps, pemancar secara efisien mengkonversi
HDMI dan sinyal kontrol ke dalam aliran data serial tunggal untuk pengiriman yang aman dan berkualitas tinggi,
sementara penerima mengembalikan mereka dengan akurasi yang luar biasa.Kekebalan EMI/RFI,
kompatibilitas luas, danKeandalan kelas industri, ini kompak HDMI over fiber extender
Memastikanpenurunan sinyal nolbahkan di lingkungan yang bising secara listrik.
Sesuai denganStandar lingkungan RoHSdanProduksi bebas timbal, yang
Seri LNK-MHRA4K sangat ideal untukSistem signage digital,dinding video skala besar,kontrol
pusat-pusat,studio penyiaran, danaplikasi home theateryang membutuhkan
video definisi ultra-tinggi dan sinkronisasi data yang tepatdi jarak panjang serat.
Fitur
Mendukung standar HDMI 1.4a dan HDCP 1.2, memastikan kompatibilitas yang mulus dengan
berbagai perangkat sumber dan tampilan yang diaktifkan HDMI untuk integrasi AV profesional.
Memberikan waktu nyata, transmisi video yang tidak dikompresidenganTidak ada latensi dan tidak ada sinyal
kerugian, menjamin kualitas gambar 4K yang jernih di seluruh tautan serat yang diperpanjang.
Dukungan sinyal DDC dan HPD bawaanuntuk komunikasi cerdas antara sumber dan
menampilkan, menjaga resolusi yang akurat dan pengenalan format.
Transfer data optik berkecepatan tinggi hingga 10,2Gbps, menyediakan bandwidth yang handal dan efisien
untuk aplikasi video dan streaming audio definisi ultra tinggi.
Transmisi jarak jauh hingga 80km melalui serat mode tunggal, ideal untuk lingkungan
di mana kabel berbasis tembaga tidak dapat memenuhi persyaratan jarak atau gangguan.
Mendukung resolusi 4K×2K@60Hz (YUV 4:2:0), memberikan detail tajam, warna yang cerah, dan
kinerja video yang superior untuk penggunaan komersial dan industri.
Antarmuka audio stereo eksternal terintegrasi, memungkinkan transmisi simultan
suara analog high-fidelity dengan video digital untuk pengalaman multimedia yang lengkap.
Dukungan komunikasi serial RS232, memungkinkan kontrol perangkat jarak jauh, pemantauan sistem,
atau otomatisasi di samping video HDMI melalui satu tautan serat.
Desain ukuran mini yang kompakdenganinstalasi plug-and-play, sehingga mudah digunakan di
aplikasi terbatas ruang seperti ruang kontrol, sistem pertemuan, dan signage.
Kekebalan tinggi terhadap gangguan EMI dan RFI, memastikan kinerja yang stabil dan bebas kebisingan di
lingkungan dengan gangguan listrik atau radio yang tinggi.
Konstruksi tahan lama dengan kisaran suhu operasi yang luas (-10°C sampai +50°C), cocok
untuk lingkungan dalam ruangan dan semi-industri yang membutuhkan keandalan 24/7.
Indeks Teknis
| Jenis Extender |
Transmitter serat untuk sinyal HDMI melalui Kabel Serat Optik |
| Sinyal Masuk |
HDMI |
| Konektor |
HDMI tipe A wanita |
| Dukungan sinyal |
HDMI 1.4a Standar format HDMI dan kompatibel dengan HDCP |
| Dukungan Video |
Hingga 720P/960P/1080p@60Hz, 4K*2K@30Hz |
| Dukungan Audio |
Dolby TrueHD, Dolby Digital Plus, DTS, DTS-ES 6.1, DTSHD, DTS-HD-HRA, DTS-HD Master, (PCM-2CH) |
| Sub Sampling Chroma |
Max 3840*2160@60Hz (4:2:0)
Max 3840*2160@30Hz (4:4:4, 4:2(2)
|
| EDID |
Transmisi dua arah (ke depan + mundur):
Mendukung EDID Dinamis, Plug & Play, tidak perlu belajar
Transmisi satu arah (ke depan):
Mendukung pembelajaran EDID secara manual
|
| Audio Interface |
3.5MM eksternal stereo audio |
| RS232 |
3 terminal pin, Baud rate ≤ 38400 |
| Konektor Serat |
SFP/LC |
| Bdan lebar |
10.2Gbps |
| Jarak Transmisi |
300m (Lebih dari OM3 Fiber) |
| Hingga 80km (di atas Serat Single-Mode) |
| Suhu operasi |
-10 sampai + 50°C |
| Suhu penyimpanan |
-20 sampai + 80°C |
| Kelembaban |
5% sampai 90% RH (non-kondensasi) |
| MTBF |
100,000 jam |
| Dimensi (WxDxH) |
2.87 x 1.73 x 0.69in (73x44x17mm) |
| Berat badan |
60g / 0,13 lb |
| Sumber Daya |
5V DC, USB Tipe-C |
| Penghambatan daya |
<5W |
| Persetujuan Keamanan |
CE, FCC, Rohs |
Informasi Pemesanan
| Modari |
Deskripsi |
| LNK-MHRA4K-MM |
Mini HDMI Fiber Extender: 1Ch HDMI Signal ((4K*2K) + 1Ch Stereo Audio + Backwards RS232, OM3 Multi-mode Fiber, 300 meter, LC, termasuk 1 pemancar & 1 penerima, 5V DC Type-C Power Input |
| LNK-MHRA4K-S20 |
Mini HDMI Fiber Extender: 1Ch HDMI Signal ((4K*2K) + 1Ch Stereo Audio + Backwards RS232, Single-mode Fiber, 20km, LC, termasuk 1 pemancar & 1 penerima, 5V DC Type-C Power Input |
| LNK-MHRA4K-S40 |
Mini HDMI Fiber Extender: 1Ch HDMI Signal ((4K*2K) + 1Ch Stereo Audio + Backwards RS232, Single-mode Fiber, 40km, LC, termasuk 1 pemancar & 1 penerima, 5V DC Type-C Power Input |
| LNK-MHRA4K-S80 |
Mini HDMI Fiber Extender: 1Ch HDMI Signal ((4K*2K) + 1Ch Stereo Audio + Backwards RS232, Single-mode Fiber, 80km, LC, termasuk 1 pemancar & 1 penerima, 5V DC Type-C Power Input |
Aplikasi
PeraturanMini 4K HDMI Fiber Extender dengan RS232 & Audio Eksternaldirancang untuk
jarak jauh profesionalTransmisi sinyal HDMIdi manaresolusi tinggi, sinyal
integritas, dan kekebalan elektromagnetikdigunakan secara luas dalam berbagai
sistem komunikasi komersial, industri, dan pemerintah, memastikan
video 4K yang tidak dikompresi, kontrol RS232, dan audio stereo berkualitas tinggilebih dari optik
Serat.
Perangkat ini sangat cocok untuk digunakan disistem tampilan layar besar,jaringan digital signage,
danpusat komando dan kontrol, dimanadata video dan kontrol waktu nyataharus
ditransmisikan pada jarak yang lebih jauh tanpa latensi atau degradasi sinyal.
digunakan secara luas disistem konferensi video,studio penyiaran, danrumah
Instalasi teater, menyediakan pengiriman konten definisi tinggi yang stabil dan
kinerja audiovisual.
Di dalampencitraan medis,fasilitas pendidikan dan pelatihan, danpengawasan keamanan
pemantauan, extender memastikan reproduksi gambar yang tepat dan kontrol sinyal yang dapat diandalkan,
bahkan dalam lingkungan gangguan tinggi atau rentan terhadap EMI.desain kompak dan
arsitektur plug-and-playmembuatnya sangat cocok untuksistem AV yang dipasang di rak,
pengaturan otomatisasi industri, dankomunikasi pemerintah atau militer
infrastrukturdi mana kinerja dan keandalan sangat penting.
Dengan mengintegrasikanTransmisi 4K HDMI, kontrol serial RS232, dan audio stereo eksternal
di atas serat optik tunggal, extender ini memberikan solusi yang komprehensif dan efisien
untukekstensi sinyal AV jarak jauh, menjaminaman, bebas gangguan, dan
komunikasi real-timedalam aplikasi misi kritis.
