Ekstender Fiber Optik HDMI Transmisi Jarak Jauh dengan Audio Dua Arah dan RS232
Ikhtisar

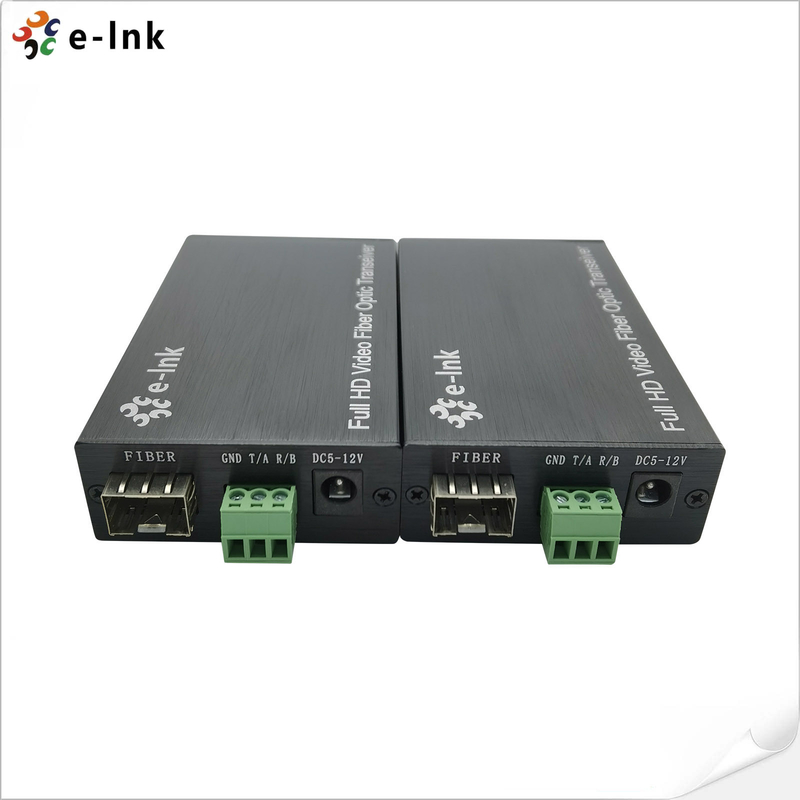

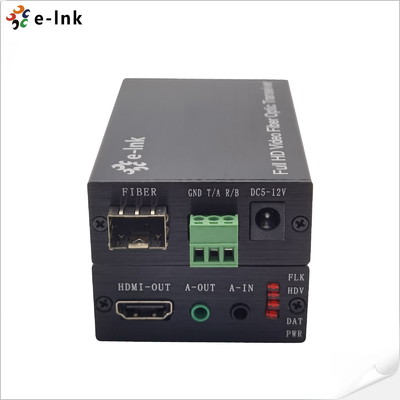

Ekstender Ekstender Fiber Optik HDMI LNK-HF100DA memungkinkan
transmisi jarak jauh video HDMI definisi tinggi, audio stereo dua arah, dan kontrol RS232
sinyal melalui satu kabel serat optik. Mendukung standar HDMI 1.4/1.4b dan HDCP 1.4
, memastikan kompatibilitas yang mulus dengan berbagai sumber dan tampilan
perangkat. Memberikan resolusi hingga 1920×1200@60Hz dan video 3D penuh, ekstender HDMI serat
ini menyediakan kualitas gambar yang jernih dan tidak terkompresi tanpa latensi atau kehilangan sinyal.
Direkayasa untuk profesional distribusi AV, sistem kontrol, penyiaran, digital
signage, dan pemantauan industri, LNK-HF100DA menjamin kinerja yang stabil,
kemampuan anti-interferensi yang kuat, dan transmisi data yang aman pada jarak yang jauh.
Desainnya yang ringkas dan andal membuatnya ideal untuk lingkungan yang menuntut stabilitas tinggi,
kesetiaan gambar, dan komunikasi bebas noise
Fitur
Transmisi HDMI Jarak Jauh melalui Serat:
Memperluas video HDMI yang tidak terkompresi, kontrol RS232, dan sinyal audio stereo hingga 20km
melalui satu kabel serat optik, memastikan kecepatan tinggi dan bebas gangguan
komunikasi.
Kinerja Video Definisi Tinggi:
Mendukung resolusi maksimum 1920×1200@60Hz dan 1600×1200@60Hz, memberikan
visual yang jernih dan ideal untuk video HD dan aplikasi tampilan profesional.
Integrasi Audio Stereo Dua Arah:
Mengaktifkan transmisi audio stereo dua arah untuk suara yang disinkronkan antara sumber
dan perangkat tampilan, memastikan audio fidelitas tinggi tanpa penundaan atau distorsi.
Dukungan Data Serial RS232:
Memfasilitasi transmisi sinyal RS232 real-time, memungkinkan kontrol perangkat yang mulus dan
komunikasi dalam sistem AV atau otomatisasi terintegrasi.
Kompatibilitas HDMI dan HDCP Penuh:
Sesuai dengan HDMI 1.4b, HDCP 1.2, dan mendukung format video 3D, memastikan
kompatibilitas dengan berbagai perangkat berkemampuan HDMI modern.
Pencocokan EDID dan Sumber Otomatis:
Built-in manajemen EDID dan sistem penyesuaian otomatis secara cerdas mengoptimalkan video
output untuk gambar yang halus, stabil, dan jelas di berbagai tampilan.
Peningkatan Keandalan dan Perlindungan:
Menggabungkan perlindungan ESD, pemrosesan sinyal yang kuat, dan desain tahan noise
untuk pengoperasian yang konsisten di lingkungan yang menuntut.
Instalasi Plug-and-Play:
Desain ringkas dengan pengaturan plug-and-play sederhana, tidak memerlukan konfigurasi perangkat lunak
— ideal untuk digital signage, sistem konferensi, dan ruang kontrol
Indeks Teknis
| Parameter |
Deskripsi |
|
Video
|
Standar |
HDMI1.4B 3D; HDCP1.4 |
| Jam piksel maksimum |
165MHz |
| Laju data maksimum |
6.75Gbps |
| Sesuai |
1080P@50/59.95/60Hz,( Maks 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Dukungan khusus 1600*1200 @60HZ
|
| Konektor |
HDMI tipe A betina |
| Impedansi |
100Ω |
| Jangkauan Kabel HDMI |
<5Meter (Resolusi hingga 1920*1200@60Hz) |
| Audio |
Antarmuka |
Audio stereo eksternal 3.5MM |
| Pemancar |
1Ch Input + 1Ch Ouptut |
| Penerima |
1Ch Input + 1Ch Ouptut |
| RS232 |
Antarmuka |
Blok Terminal 3-Pin |
| Laju Baud |
≤115200bps |
| Serat optik |
Antarmuka |
Model SFP – konektor LC |
| Jenis serat |
Mode tunggal |
| Panjang gelombang |
850nm/1310nm/1550nm |
| Lebar pita antarmuka |
3Gbps |
| Jarak transmisi |
Transmisi@1920*1200@60Hz
Serat multi-mode: <500M
Serat mode tunggal: 20km
|
| Indeks Lainnya |
Catu daya |
Adaptor daya: DC 5~12V |
| Disipasi daya |
MAX 4W |
| Suhu |
Pengoperasian: -20℃ ~ +70℃ |
| Kelembaban |
Pengoperasian: 5% ~ 90% |
| Dimensi (PxLxT) |
92 x 57 x 23 (mm) |
Informasi Pemesanan
| Model |
Deskripsi |
| LNK-HF100DA |
1Ch HDMI + 1Ch Audio Stereo Dua Arah + 1Ch RS232 melalui Ekstender Fiber Optik, LC(SFP), serat multi-mode, 500m, termasuk 1 pemancar & 1 penerima, digunakan berpasangan |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch Audio Stereo Dua Arah + 1Ch RS232 melalui Ekstender Fiber Optik, LC(SFP), serat mode tunggal, 20km, termasuk 1 pemancar & 1 penerima, digunakan berpasangan |
Aplikasi
Ekstender 1 Channel HDMI + Audio Stereo Dua Arah + RS232 melalui Fiber Optic
ideal untuk berbagai aplikasi transmisi audio-visual dan komunikasi profesional
yang membutuhkan perpanjangan sinyal jarak jauh, berkualitas tinggi, dan bebas gangguan
.
Sistem Penyiaran dan Produksi Video
– memungkinkan pengiriman sinyal HDMI dan audio jarak jauh antara kamera, konsol pengeditan, dan monitor dengan nol latensi dan
kualitas gambar yang sangat baik.
Pusat Kontrol dan Ruang Perintah
– memastikan transmisi video HDMI yang andal, audio, dan data RS232 antara terminal operator, video wall, dan server kontrol pusat.
Sistem Keamanan dan Pengawasan
– mendukung HDMI melalui serat untuk video real-time pemantauan dalam pengaturan CCTV dan kamera IP skala besar, mempertahankan output gambar yang stabil.
Otomatisasi Industri dan Kontrol Proses
– mentransmisikan video dan kontrol serial RS232 sinyal pada jarak jauh dalam
pemantauan pabrik, transmisi stabil, dan instalasi plug-and-play.
– memberikan video dan audio resolusi tinggi untuk
tampilan diagnostik, transmisi stabil, dan instalasi plug-and-play di mana gambar akurasi sangat penting.
Digital Signage dan Tampilan Komersial
– ideal untuk pusat perbelanjaan, bandara, pusat transportasi
, dan instalasi plug-and-play, menawarkan distribusi HDMI jarak jauh tanpa degradasi sinyal.
Integrasi AV Pendidikan dan Perusahaan
– menghubungkan proyektor, papan tulis interaktif, dan panel kontrol di
aula kuliah, transmisi stabil, dan instalasi plug-and-play melalui serat optik untuk kinerja yang stabil dan bebas EMI.
Dengan
kompatibilitas tinggi, transmisi stabil, dan instalasi plug-and-play, Ekstender Fiber HDMI ini menyediakan solusi yang dapat diandalkan untuk
lingkungan profesional apa pun yang membutuhkan komunikasi AV dan data jarak jauh yang aman
.
