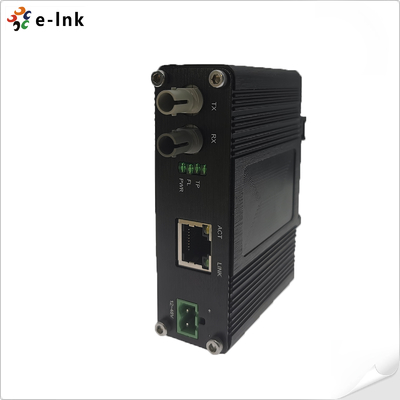

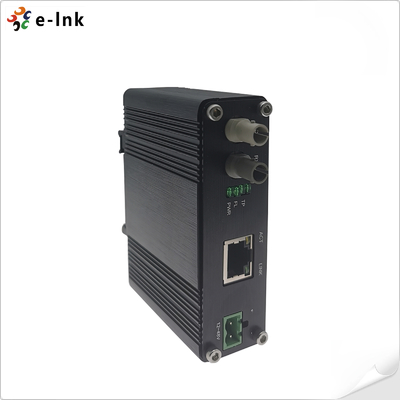

Industri 10Base-T ke 10Base-FL ST Fiber Media Converter -40 ~ 75 °C 2km
Gambaran umum
LNK-IMC10FST adalah konverter media industri berkecepatan rendah khusus yang dirancang untuk
jaringan Ethernet 10Mbps yang membutuhkan konektivitas serat yang kuat dan andal.
mengubah 10Base-T tembaga ke 10Base-FL serat (konektor ST) melalui serat multimode hingga
Dengan dukungan untuk kedua setengah dan full duplex, IEEE 802.3x kontrol aliran, dan Energi
Ethernet yang efisien (EEE), memastikan kinerja yang stabil dalam bandwidth terbatas atau jarak jauh
Aplikasi industri, dilengkapi dengan perumahan aluminium IP40 yang kokoh, suhu operasi yang luas
(-40°C sampai 75°C), dan instalasi DIN-Rail atau wall-mount, sangat ideal untuk otomatisasi industri,
integrasi peralatan lama, dan sistem pemantauan jarak jauh.
Fitur
Dukungan Jaringan LegacyMengkonversi 10Base-T tembaga ke 10Base-FL ST serat
Jangkauan yang LuasHingga 2km melalui serat multimode (850nm panjang gelombang)
Kompatibilitas luasBerfungsi dengan 10Base NIC, hub, dan switch tanpa crossover
Kabel
Ketahanan IndustriKasus aluminium IP40, kisaran suhu -40°C sampai 75°C
Input Daya FleksibelBlok terminal 12 ~ 48VDC, konsumsi maksimum 5W
Pemasangan SerbagunaOpsi DIN-Rail dan wall-mount termasuk
Indeks Teknis
|
Ethernet
|
|
Standar:
|
IEEE 802.3
|
|
10 Base-T
|
|
10 Base-FL
|
|
IEEE 802.3az Ethernet hemat energi (EEE)
|
|
IEEE802.3x Full duplex dan kontrol aliran
|
|
Cara Konversi:
|
Mode Simpan dan Kirimkan atau Mode Potong
|
|
Kecepatan Filter Ke depan:
|
14,880pps (10Mbps)
|
|
Wpanjang rata:
|
850nm
|
|
Ruang Buffer:
|
Dibangun dalam 128Kb RAM untuk buffer data
|
|
Kontrol aliran:
|
Full duplex: kontrol aliran;
Half duplex: tekanan balik
|
|
Cpanjang:
|
Kabel serat optik multi-mode duplex 50/125um atau 62.5/125um untuk 10Base-FL
100 meter maksimal untuk UTP
2000 meter maksimal untuk multi-mode serat optik
|
|
Jenis transmisi:
|
Band dasar
|
|
Saklar koneksi:
|
2-posisi 10Base-T switch di sisi RJ-45 (hub atau W/S)
|
|
Antarmuka
|
|
Konektor:
|
1x RJ45 10Base-T
|
|
Pelabuhan optik:
|
1 x ST10Base-FL
|
|
Listrik dan Mekanik
|
|
Daya Masuk:
|
12 ~48VDC, blok terminal 2 pin
|
|
Konsumsi daya:
|
5W Max.
|
|
Indikator LED:
|
|
PWR:
|
Status Daya
|
|
ACT:
|
Status Data LINK
|
|
TP:
|
Status Ethernet
|
|
FL:
|
Serat LINK Status
|
|
Dimensi (WxDxH):
|
95 x70 x30 mm
|
|
Berat:
|
0.25kg
|
|
Casing:
|
Aluminium Kasus
|
|
Opsi pemasangan:
|
DIN-Rail / Wall-mount
|
|
Lingkungan
|
|
Suhu operasi:
|
-40°C sampai75°C (-40°F sampai 167°F)
|
|
Suhu penyimpanan:
|
-40°C sampai 85°C (-40°F sampai 185°F)
|
|
Kelembaban relatif:
|
5% sampai 95% tidak kondensasi
|
|
MTBF
|
> 200.000 jam
|
|
Persetujuan Peraturan
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Kelas A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Peningkatan)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informasi Pemesanan
|
Model
|
Deskripsi
|
|
LNK-IMC10FST-MM
|
Mini Industrial 10BASE-T ke 10BASE-FL Ethernet Media Converter, multi mode, 2km, 850nm, ST
|
|
Opsi pemasangan
|
️ DIN-Rail Bracket default dipasang; Wall Mount Bracket disertakan.
|
|
Pilihan Daya
|
️24W/1A24VDC Power Supply. Open Wire untuk Terminal Block
|
|
Suplai listrik harus dibeli secara terpisah.
|
