Sakelar Ethernet Terkelola SFP L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X Sakelar Ethernet Terkelola SFP
Ikhtisar Sakelar Ethernet Terkelola PoE Industri

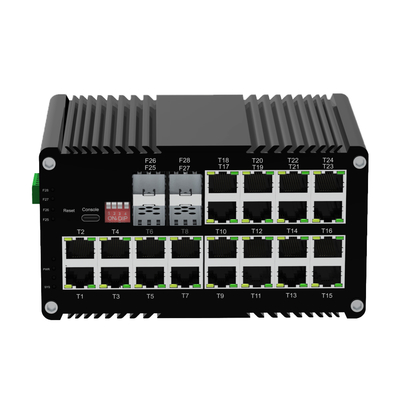

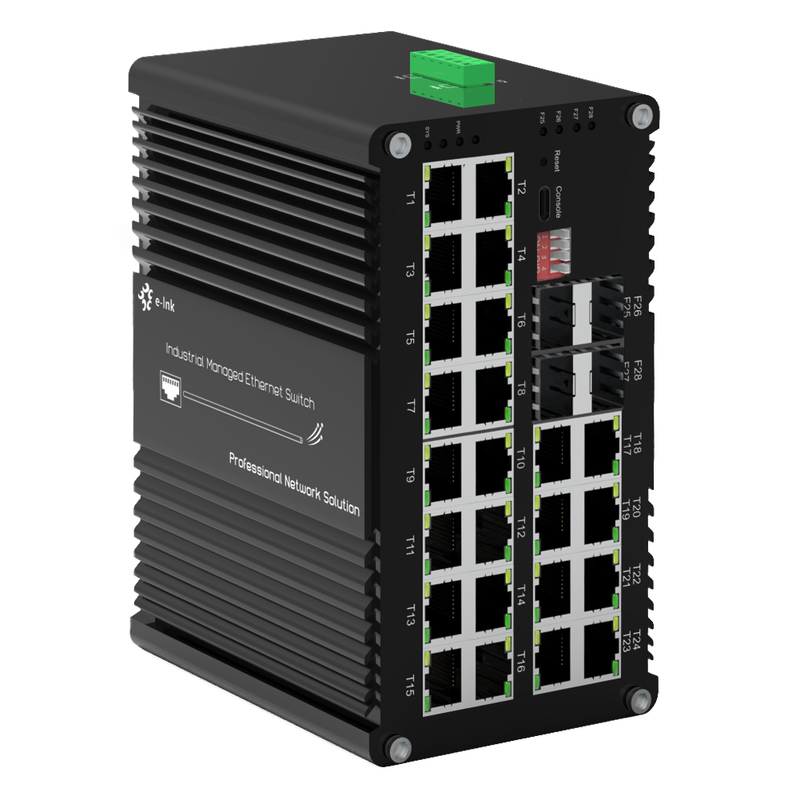

Seri ETH-DIMC2424MP adalah sakelar PoE+ gigabit 24-port terkelola L2+.
Ia memiliki 24 port 10/100/1000Base-T 802.3at PoE+ dan 4 slot serat 1000Base-X SFP.
Dirancang untuk digunakan di lingkungan yang keras. Port RJ45 mendukung negosiasi otomatis,
dupleks penuh/setengah dan MDI/MDI-X otomatis, dan slot SFP dapat mengakomodasi mode tunggal
atau serat multi-mode untuk konektivitas jarak jauh. Dibuat untuk keandalan, sakelar Ethernet yang kuat ini
sangat ideal untuk pengawasan IP (kamera IP), titik akses nirkabel (WAP)
dan penempatan jaringan jarak jauh. Ia menawarkan manajemen tingkat lanjut, daya PoE+
dan daya tahan kelas industri.
Fitur Sakelar Ethernet Terkelola PoE Industri
-
24 × port RJ45 10/100/1000Base-T dan 4 × slot SFP 1000Base-X untuk jaringan yang fleksibel
-
Port RJ45 mendukung Dupleks Penuh/Setengah , Negosiasi Otomatis , dan MDI/MDIX Otomatis
-
Sesuai dengan IEEE 802.3af/at PoE untuk pengiriman daya yang andal
-
Kontrol sakelar DIP untuk VLAN satu tombol, manajemen Ring satu tombol, reset PoE,
-
dan mode jaringan PoE 250 m yang diperluas
-
Manajemen port USB-C untuk pengaturan yang mudah tanpa mengakses port serial RS232
-
Bingkai Jumbo 10K Byte mendukung transmisi paket besar yang efisien
-
IEEE 802.3az Ethernet Hemat Energi (EEE) untuk mengurangi konsumsi daya
-
Rumah aluminium berperingkat IP40 untuk meningkatkan daya tahan
-
Mendukung pemasangan DIN-Rail untuk pemasangan industri yang mudah
-
Rentang suhu pengoperasian yang luas : -40 °C hingga 80 °C (-40 °F hingga 176 °F)
Indeks Teknis Sakelar Ethernet Terkelola PoE Industri
|
Ethernet
|
|
Standar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Teruskan & Filtering Tingkat:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memori Buffer Paket:
|
12M bit
|
|
Jenis Pemrosesan:
|
Simpan-dan-Teruskan
|
|
Bandwidth backplane
|
110Gbps
|
|
Panjang Paket Maks:
|
Bingkai Jumbo 10K Byte
|
|
Ukuran Tabel Alamat:
|
8K Alamat MAC
|
|
Antarmuka
|
|
Konektor:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (Opsional)
|
|
Port Optik:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (untuk Manajemen)
|
|
Antarmuka Serial RS485 (Opsional)
|
|
Antarmuka fisik
|
Terminal sekrup 3-pin standar industri
|
|
Jenis data
|
1Ch RS485 Dua Arah
|
|
Sinyal RS-485
|
Data+, Data-, GND
|
|
Jarak saluran port serial (tembaga)
|
1000 meter
|
|
Laju baud
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
|
Standar:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Opsi SFPort:
|
RJ45
|
|
Penugasan Pin Daya
|
4/5(+), 7/8(-)
|
|
Anggaran PoE:
|
Hingga 720-watt anggaran PoE
|
|
LingkunganSuhu Pengoperasian:
|
|
-40°C hingga 80°C (-40°F hingga 176°F)
|
Suhu Penyimpanan:
|
|
-40°C hingga 85°C (-40°F hingga 185°F)
|
Kelembaban Relatif:
|
|
5% hingga 95% non-kondensasi
|
MTBF
|
|
> 200.000 jam
|
Listrik dan Mekanik
|
|
Daya Masukan:
|
|
48
|
~57VDC,, Konsumsi Daya:
|
|
8
|
W Maks.(PoE dalam Penggunaan<720W) Perlindungan:
|
|
Kelebihan Beban Masukan Daya:
|
|
Dapat Direset Otomatis
|
Polaritas Terbalik:
|
|
Hadir
|
DI
|
|
Sakelar PSakelar DIP 4-digit
|
|
fungsiDIPFungsi
|
Pengaturan
|
SW 1
|
VLAN
|
|
ON - Diaktifkan
|
,
|
Indikator LED:
|
Daya:
|
|
ON - Diaktifkan
|
OFF - Dinonaktifkan
|
Indikator LED:
|
Daya:
|
|
ON - Diaktifkan
|
OFF - Dinonaktifkan
|
Indikator LED:
|
Daya:
|
|
ON - Diaktifkan
|
OFF - Dinonaktifkan
|
Indikator LED:
|
Daya:
|
|
Status Daya
|
|
Ethernet (Per Port):
|
Tautan/Aktivitas
|
|
PoE
|
Status PoE
|
|
(T1~T24)
|
Serat :
|
|
Port Gigabit SFP: F25~F28Dimensi (PxLxT):
|
155
|
|
x
|
115 mm85 mmBerat: 1.2
|
|
K
|
GCasing:Aluminium
|
|
Casing
|
Opsi Pemasangan: Pemasangan DIN-Rail
|
|
Fitur Perangkat Lunak
|
Protokol Redundansi
|
|
Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan
|
|
Dukungan Multicast
|
Mendukung IGMP Snooping V1/V2/V3
|
|
,
|
mendukung GMRP, GVMP,802.1Q, Mendukung IEEE 802.1Q 4K VLAN
|
|
,
|
mendukung QINQ, VLAN Ganda,, SNTP
|
|
QOS
|
Pengalihan berbasis aliran
|
|
Pembatasan laju berbasis aliran
|
Penyaringan paket berbasis aliran
8*Antrean Keluaran dari setiap port pemetaan prioritas 802.1p/DSCP
Diff-Serv QoS, Tanda/Keterangan Prioritas
Algoritma Penjadwalan Antrean (SP, WRR, SP+WRR)
ACL
Mengeluarkan ACL berbasis port
|
|
ACL berdasarkan port dan VLAN
|
Penyaringan paket L2 hingga L4, mencocokkan pesan 80 byte pertama.
Sediakan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, Tujuan IP, Jenis Protokol IP, Port TCP/UDP, Rentang Port TCP/UDP, dan VLAN, dll
P
o
|
|
Opsi SFPBatas daya total dari catu daya PoEAlokasi daya keluaran PoE
|
Konfigurasi prioritas keluaran PoE
Status kerja PoE
Penjadwalan operasi PoE
Pemeliharaan Diagnostik
Mendukung port mirroring, Syslog, Ping
|
|
Fungsi Manajemen
|
Mendukung CLI, WEB, SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Manajemen Alarm
|
Mendukung output alarm relai 1 arah, RMON, TRAP
|
|
Keamanan
|
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Mendukung DHCP Snooping, Opsi 82
|
,
akses keamanan 802.1X,, Mendukung DDOS
,
penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARP, Manajemen IPv4/IPv6
|
|
Rute Statis
|
Persetujuan Peraturan
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informasi Pemesanan Sakelar Ethernet Terkelola PoE Industri
|
|
Model
|
Deskripsi
|
ETH-DIMC2424M
|
P
|
|
Sakelar Ethernet Terkelola SFP L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X IndustriOpsi SFP
|
► Opsi SFP. Silakan pilih SFP Anda di Halaman Opsi SFP kami
|
|
► Modul SFP harus dibeli secara terpisah.
|
Opsi Pemasangan
|
|
► Braket DIN-Rail Default terpasang
|
|
Opsi Daya
|
► Catu Daya DIN-Rail. Kabel Terbuka untuk Blok Terminal.
|
|
► Catu Daya harus dibeli secara terpisah.
|
