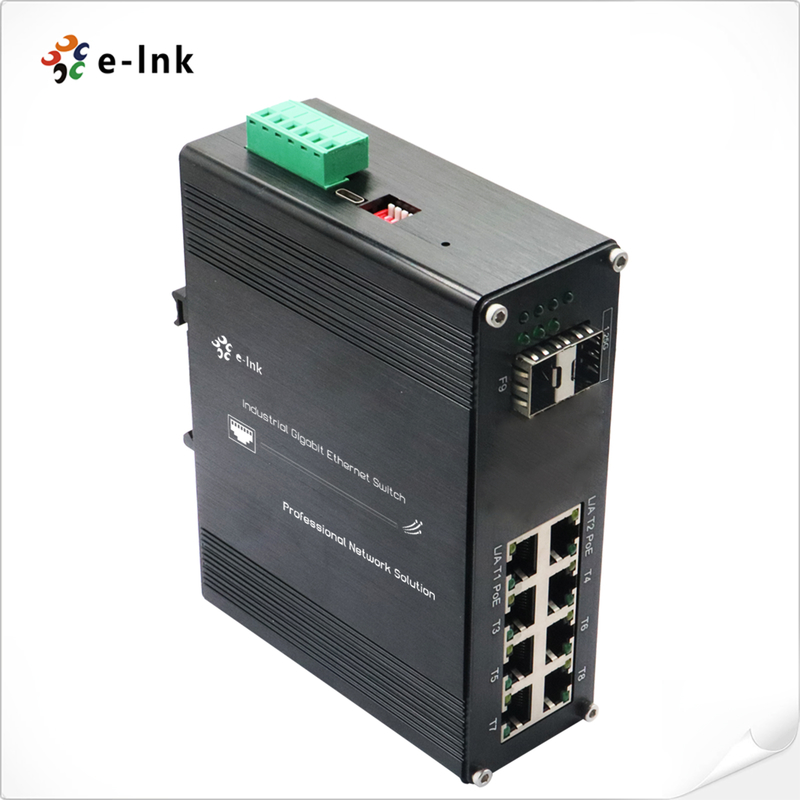

Industrial L2+ 8-Port Gigabit PoE+ + 2 SFP Managed Ethernet Switch 240W
Gambaran umum
ETH-IMC208MP adalah saklar Ethernet L2+ kelas industri yang dikelola dengan 8
Gigabit PoE + port dan 2 Gigabit SFP port uplink.
mendukung perangkat IEEE802.3af/at seperti kamera IP dan titik akses nirkabel.
Dirancang untuk lingkungan yang keras (-40 ° C sampai 80 ° C), saklar menyediakan lapisan canggih 2+
fungsi, VLAN, QoS, protokol redundansi, dan keamanan yang ditingkatkan.
rumah aluminium, input daya redundant, dan manajemen USB-C membuatnya ideal
solusi untuk otomatisasi industri, pengawasan, dan jaringan telekomunikasi.
Fitur
8×10/100/1000Base-T PoE+ RJ45 + 2×1000Base-X port SFP
IEEE802.3af/at sesuai dengan anggaran PoE total 240W
Saklar DIP untuk VLAN, Ring Management, PoE Reset & 250m extension
Port USB-C untuk manajemen yang disederhanakan, tidak memerlukan RS232
Perbaikan lanjutan: STP/RSTP/MSTP/ERPSv2, Pengumpulan Link
Mendukung 4K VLAN, QinQ, IGMP Snooping, QoS, dan ACL penyaringan
Keamanan yang kuat: 802.1X, RADIUS, SSH, HTTPS, perlindungan DDOS
Kasus aluminium yang kokoh IP40, DIN-Rail mount, -40°C sampai 80°C
Input daya redundant 48 ′57 VDC ganda dengan perlindungan overload
Indeks Teknis
|
Ethernet
|
|
Standar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3ae 10GBase-R
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Ke depan&Filterdi Tingkat:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
1,488,000,000pps (10000Mbps)
|
|
Memori Buffer Paket:
|
12M bit
|
|
Jenis pengolahan:
|
Penyimpanan dan Pembebasan
|
|
Bandwidth latar belakang
|
110Gbps
|
|
Panjang paket maksimum:
|
9K Bytes Jumbo Frame
|
|
Ukuran tabel alamat:
|
8K Alamat MAC
|
|
Antarmuka
|
|
Konektor:
|
8 x RJ45
|
|
RS485:
|
1 x RS485 (Optional)
|
|
Pelabuhan optik:
|
2 x 1000Base-X SFP
|
|
USB- C:
|
1 x USB-C (untuk Manajemen)
|
|
RS485 Serial Interface (Optional)
|
|
Antarmuka fisik
|
Terminal sekrup 3 pin standar industri
|
|
Jenis data
|
1Ch RS485 Bi-Direction
|
|
Sinyal RS-485
|
Data +, Data-, GND
|
|
Jarak jalur pelabuhan seri (tembaga)
|
1000 meter
|
|
Tingkat Baud
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
|
Standar:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
POrt:
|
RJ45
|
|
Penugasan Pin Daya
|
4/5(+), 7/8(-)
|
|
Anggaran PoE:
|
Anggaran PoE hingga 240 watt
|
|
LingkunganNtal
|
|
Suhu operasi:
|
-40°C sampai 80°C (-40°F sampai 176°F)
|
|
Suhu penyimpanan:
|
-40°C sampai 85°C (-40°F sampai 185°F)
|
|
Kelembaban relatif:
|
5% sampai 95% tidak kondensasi
|
|
MTBF
|
> 200.000 jam
|
|
Listrik dan Mekanik
|
|
Daya Masuk:
|
48~ 57VDC, Daya redundant (Blok Terminal 6 pin)
|
|
Konsumsi daya:
|
8W Max.(PoE dalam penggunaan < 240W)
|
|
Perlindungan:
|
|
Pengecatan Daya Masuk:
|
Otomatis Reset
|
|
Kepolaritas terbalik:
|
Saat ini
|
|
DIP Switch
|
|
Saklar DIP 4 digitfungsiPeraturan
|
DIP
|
Fungsi
|
Pengaturan
|
|
SW 1
|
VLAN
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 2
|
Pengelolaan Cincin
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 3 (akan ditingkatkan)
|
Jaringan PoE 250m
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 4 (akan ditingkatkan)
|
Reset PoE
|
ON - diaktifkan
|
OFF - cacat
|
|
Indikator LED:
|
|
PWR:
|
Status Daya
|
|
Ethernet (Per Port):
|
Hubungan/Kegiatan
|
|
PoE:
|
Status PoE
|
|
Serat:
|
Gigabit SFP Port: F9 ~ F10
|
|
Dimensi (WxDxH):
|
149 x114 x50 mm
|
|
Berat:
|
0.55Kilo
|
|
Casing:
|
Aluminium Kasus
|
|
Opsi pemasangan:
|
DIN-Rail mount
|
|
Fitur Software
|
|
Protokol Pemberhentian
|
Mendukung STP/RSTP/MSTP/ERPSv2, Pengumpulan Link
|
|
Dukungan Multicast
|
Dukungan IGMP Snooping V1/V2/V3,mendukung GMRP, GVMP,802.1Q
|
|
VLAN
|
Mendukung IEEE 802.1Q 4K VLAN,mendukung QINQ, Double VLAN,
|
|
Pengelolaan Waktu
|
SNTP
|
|
QOS
|
Pengalihan berdasarkan aliran
Pembatasan tingkat berdasarkan arus
Penyaringan paket berbasis aliran
8*Garis keluar dari setiap port 802.1p/DSCP pemetaan prioritas
Diff-Serv QoS, Prioritas Mark/Remarks
Algoritma Penjadwalan Antrian (SP, WRR, SP+WRR)
|
|
ACL
|
ACL Penerbit berbasis pelabuhan
ACL berbasis port dan VLAN
L2 ke L4 filter paket, mencocokkan 80 byte pertama pesan.
Memberikan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Tipe Protokol IP, TCP / UDP Port, TCP / UDP Port Range, dan VLAN, dll
|
|
PoE Manajemen
|
Batas daya total dari catu daya PoE
Alokasi daya output PoE
Konfigurasi prioritas output PoE
Status kerja PoE
Penjadwalan operasi PoE
|
|
Pemeliharaan Diagnostik
|
Dukungan port mirroring, Syslog, Ping
|
|
Fungsi Manajemen
|
Dukungan CLI, WEB, SNMPv1/v2/v3, Telnet server untuk manajemen, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Manajemen Alarm
|
Dukungan satu arah relay alarm output, RMON, TRAP
|
|
Keamanan
|
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Mendukung DHCP Snooping, Opsi 82,802.1X akses keamanan,
Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL,
Dukungan DDOS,penyaringan / pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi port, batas kecepatan pesan ARP
|
|
Fitur Layer 2+ Lanjutan
|
Manajemen IPv4/IPv6
Jalur statis
|
|
Persetujuan Peraturan
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Peningkatan)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informasi Pemesanan
|
Model
|
Deskripsi
|
|
ETH-IMC208MP
|
Industri L2+ 8-Port 10/100/1000T 802.3at PoE +2-Port 1000X SFP Managed Ethernet Switch
|
|
Opsi SFP
|
Pilih SFP Anda di halaman SFP Options kami
|
|
Modul SFP harus dibeli secara terpisah.
|
|
Opsi pemasangan
|
► Default DIN-Rail Bracket installed
|
|
Pilihan Daya
|
DIN-Rail Power Supply. Open Wire untuk Terminal Block
|
|
Suplai listrik harus dibeli secara terpisah.
|
