Sakelar Ethernet Terkelola L2+ 8-Port Gigabit PoE+ (802.3at) + 4 SFP untuk Industri
Ikhtisar

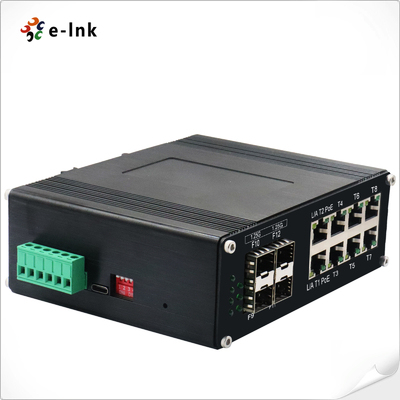

ETH-IMC408MP adalah sakelar Ethernet terkelola L2+ kelas industri dengan 8 Gigabit
port PoE+ (IEEE 802.3af/at) dan 4 uplink Gigabit SFP. Menampilkan total PoE 240W
anggaran, ia memberi daya pada perangkat seperti kamera IP, AP nirkabel, dan telepon VoIP sambil
memberikan transmisi data yang andal. Dibangun dengan casing aluminium IP40, suhu pengoperasian -40°C hingga
80°C, input daya berlebihan, dan USB-C untuk penyederhanaan
manajemen, itu memastikan jaringan yang aman dan stabil di lingkungan industri yang keras.
Fitur
8×10/100/1000Base-T PoE+ (802.3af/at) + 4×1000Base-X port SFP
Hingga Anggaran PoE 240W dengan manajemen daya per-port
Port manajemen USB-C, tidak memerlukan RS232
Sakelar DIP mendukung VLAN, Manajemen Ring, Perpanjangan PoE 250m, Reset PoE
Kapasitas switching 110Gbps, buffer paket 12Mbit, Jumbo Frame 9K
Redundansi tingkat lanjut: STP/RSTP/MSTP/ERPSv2, Agregasi Tautan
Mendukung IGMP Snooping V1/V2/V3, QinQ, 4K VLAN, Double VLAN
QoS dengan DSCP/802.1p, WRR, penjadwalan SP, dan kontrol prioritas
Keamanan yang kuat: 802.1X, RADIUS, SSH, HTTPS, DHCP Snooping, perlindungan DDOS
Manajemen PoE: batas daya total, alokasi, penjadwalan, konfigurasi prioritas
Alat diagnostik: port mirroring, Syslog, Ping, RMON, TRAP
Casing aluminium IP40 yang kokoh, pemasangan DIN-Rail
Suhu pengoperasian yang luas: -40°C hingga 80°C, MTBF >200.000 jam
Input daya 48–57VDC berlebihan dengan perlindungan kelebihan beban & polaritas terbalik
Indeks Teknis
|
Ethernet
|
|
Standar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Teruskan & Filtering Tingkat:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memori Buffer Paket:
|
12M bit
|
|
Jenis Pemrosesan:
|
Store-and-Forward
|
|
Bandwidth backplane
|
110Gbps
|
|
Panjang Paket Maks:
|
9K Bytes Jumbo Frame
|
|
Ukuran Tabel Alamat:
|
8K Alamat MAC
|
|
Antarmuka
|
|
Konektor:
|
W Maks. ( x RJ45
|
|
RS485:
|
1 x RS485 (Opsional)
|
|
Port Optik:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (untuk Manajemen)
|
|
Antarmuka Serial RS485 (Opsional)
|
|
Antarmuka fisik
|
Terminal sekrup 3-pin standar industri
|
|
Jenis data
|
1Ch RS485 Dua Arah
|
|
Sinyal RS-485
|
Data +, Data-, GND
|
|
Jarak saluran port serial (tembaga)
|
1000 meter
|
|
Laju baud
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
|
Standar:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Opsi SFPort:
|
8 x RJ45
|
|
Penugasan Pin Daya
|
4/5(+), 7/8(-)
|
|
Anggaran PoE:
|
Hingga anggaran PoE 240 watt
|
|
LingkunganSuhu Pengoperasian:
|
|
-40°C hingga 80°C (-40°F hingga 176°F)
|
Suhu Penyimpanan:
|
|
-40°C hingga 85°C (-40°F hingga 185°F)
|
Kelembaban Relatif:
|
|
5% hingga 95% non-kondensasi
|
MTBF
|
|
> 200.000 jam
|
Listrik dan Mekanik
|
|
Input Daya:
|
|
48
|
~57VDC,Fitur Lapis 2+ Tingkat Lanjut Konsumsi Daya:
|
|
8
|
W Maks. (PoE dalam Penggunaan<240W) Perlindungan:
|
|
Kelebihan Beban Input Daya:
|
|
Dapat Direset Otomatis
|
Polaritas Terbalik:
|
|
Hadir
|
DI
|
|
Sakelar PSakelar DIP 4-digit
|
|
fungsiDIPFungsi
|
Pengaturan
|
SW 1
|
VLAN
|
|
ON - Diaktifkan
|
,
|
Indikator LED:
|
PWR
|
|
ON - Diaktifkan
|
OFF - Dinonaktifkan
|
Indikator LED:
|
PWR
|
|
ON - Diaktifkan
|
OFF - Dinonaktifkan
|
Indikator LED:
|
PWR
|
|
ON - Diaktifkan
|
OFF - Dinonaktifkan
|
Indikator LED:
|
PWR
|
|
Status Daya
|
|
Ethernet (Per Port)
|
Tautan/Aktivitas
|
|
PoE
|
Status PoE
|
|
Serat
|
:
|
|
Port Gigabit SFP: F9~F12Dimensi (PxLxT):
|
149
|
|
x
|
114 mm50 mmBerat: 0.
|
|
55
|
KgCasing:Aluminium
|
|
Kasus
|
Opsi Pemasangan: Pemasangan DIN-Rail
|
|
Fitur Perangkat Lunak
|
Protokol Redundansi
|
|
Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan
|
|
Dukungan Multicast
|
Mendukung IGMP Snooping V1/V2/V3
|
|
,
|
mendukung GMRP, GVMP,802.1QFitur Lapis 2+ Tingkat LanjutMendukung IEEE 802.1Q 4K VLAN
|
|
,
|
mendukung QINQ, Double VLAN,Fitur Lapis 2+ Tingkat LanjutSNTP
|
|
QOS
|
Pengalihan berbasis aliran
|
|
Pembatasan laju berbasis aliran
|
Penyaringan paket berbasis aliran
8*Antrean keluaran dari setiap port pemetaan prioritas 802.1p/DSCP
Diff-Serv QoS, Tanda/Keterangan Prioritas
Algoritma Penjadwalan Antrean (SP, WRR, SP+WRR)
ACL
Mengeluarkan ACL berbasis port
|
|
ACL berdasarkan port dan VLAN
|
Penyaringan paket L2 hingga L4, mencocokkan 80 byte pesan pertama.
Menyediakan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, Tujuan IP, Jenis Protokol IP, Port TCP/UDP, Rentang Port TCP/UDP, dan VLAN, dll
P
o
|
|
Opsi SFPBatas daya total dari catu daya PoEAlokasi daya keluaran PoE
|
Konfigurasi prioritas keluaran PoE
Status kerja PoE
Penjadwalan operasi PoE
Pemeliharaan Diagnostik
Mendukung port mirroring, Syslog, Ping
|
|
Fungsi Manajemen
|
Mendukung CLI, WEB, SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Manajemen Alarm
|
Mendukung output alarm relai 1 arah, RMON, TRAP
|
|
Keamanan
|
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Mendukung DHCP Snooping, Opsi 82
|
,
akses keamanan 802.1X,Fitur Lapis 2+ Tingkat Lanjut Mendukung DDOS
,
penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARPFitur Lapis 2+ Tingkat Lanjut Manajemen IPv4/IPv6
|
|
Rute Statis
|
Persetujuan Peraturan
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informasi Pemesanan
|
|
Model
|
Deskripsi
|
ETH-IMC408M
|
P
|
|
Sakelar Ethernet Terkelola L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP untuk IndustriOpsi SFP
|
► Opsi SFP. Silakan pilih SFP Anda di Halaman Opsi SFP kami
|
|
► Modul SFP harus dibeli secara terpisah.
|
Opsi Pemasangan
|
|
► Braket DIN-Rail Default terpasang
|
|
Opsi Daya
|
► Catu Daya DIN-Rail. Buka Kabel untuk Blok Terminal.
|
|
► Catu Daya harus dibeli secara terpisah.
|
