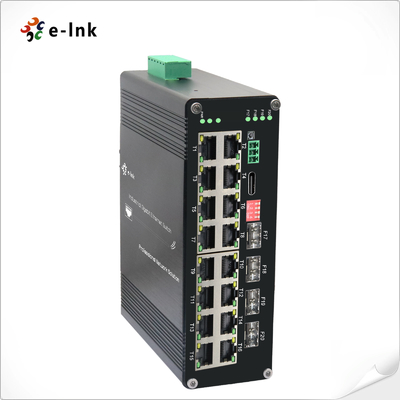

Industrial L2+ 16-Port 10/100/1000T 802.3at PoE + 4 SFP Managed Switch
Gambaran umum
ETH-DIMC2416MP adalah saklar Ethernet L2 + yang dikelola industri dengan 16 Gigabit RJ45
Port PoE dan 4 Gigabit SFP uplink.
dukungan, port manajemen USB-C, dan casing aluminium IP40, itu memastikan jaringan yang andal
integrasi untuk kamera IP, AP nirkabel, dan perangkat industri lainnya.
suhu operasi yang luas (-40°C sampai 80°C) membuatnya ideal untuk lingkungan yang keras.
Fitur
16×10/100/1000Base-T PoE + 4×1000Base-X SFP
IEEE802.3af/at sesuai dengan anggaran PoE total 480W
Saklar DIP untukVLAN, Ring Management, Reset PoE, Jaringan PoE 250m
Port USB-C untuk pengelolaan yang mudah, tidak perlu akses RS232
Dukungan 10K Bytes Jumbo Frame untuk transmisi data besar
Redundansi: STP/RSTP/MSTP/ERPSv2, Agregasi Link
Multicast: IGMP Snooping V1/V2/V3, GMRP, GVMP, 4K VLAN, QinQ
QoS: Pengalihan berbasis aliran, pembatasan tingkat, 8 antrian output per port, penjadwalan SP/WRR
Keamanan: Perlindungan badai siaran, SSH, HTTPS, AAA & RADIUS, DHCP Snooping,
802.1X, mitigasi DDOS
Manajemen: CLI, Web, SNMPv1/v2/v3, Telnet, LLDP, DHCP Server/Client, Cloud/MQTT
Pemeliharaan Diagnostik: Port mirroring, Syslog, Ping, RMON, TRAP
Casing aluminium yang kokoh IP40, DIN-Rail mount, MTBF >200.000 jam
Suhu operasi: -40°C sampai 80°C
Indeks Teknis
|
Ethernet
|
|
Standar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Ke depan&Filterdi Tingkat:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memori Buffer Paket:
|
12M bit
|
|
Jenis pengolahan:
|
Penyimpanan dan Pembebasan
|
|
Bandwidth latar belakang
|
110Gbps
|
|
Panjang paket maksimum:
|
10K Bytes Jumbo Frame
|
|
Ukuran tabel alamat:
|
8K Alamat MAC
|
|
Antarmuka
|
|
Konektor:
|
16 x RJ45
|
|
RS485:
|
1 x RS485 (Optional)
|
|
Pelabuhan optik:
|
4 x 1000Base-X SFP
|
|
USB- C:
|
1 x USB-C (untuk Manajemen)
|
|
RS485 Serial Interface (Optional)
|
|
Antarmuka fisik
|
Terminal sekrup 3 pin standar industri
|
|
Jenis data
|
1Ch RS485 Bi-Direction
|
|
Sinyal RS-485
|
Data+, Data-, GND
|
|
Jarak jalur pelabuhan seri (tembaga)
|
1000 meter
|
|
Tingkat Baud
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
|
Standar:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
POrt:
|
RJ45
|
|
Penugasan Pin Daya
|
4/5(+), 7/8(-)
|
|
Anggaran PoE:
|
Sampai dengan480-Watt anggaran PoE
|
|
LingkunganNtal
|
|
Suhu operasi:
|
-40°C sampai 80°C (-40°F sampai 176°F)
|
|
Suhu penyimpanan:
|
-40°C sampai 85°C (-40°F sampai 185°F)
|
|
Kelembaban relatif:
|
5% sampai 95% tidak kondensasi
|
|
MTBF
|
> 200.000 jam
|
|
Listrik dan Mekanik
|
|
Daya Masuk:
|
48~ 57VDC, Daya redundant (Blok Terminal 6 pin)
|
|
Konsumsi daya:
|
8W Max.(PoE dalam Penggunaan)480W)
|
|
Perlindungan:
|
|
Pengecatan Daya Masuk:
|
Otomatis Reset
|
|
Kepolaritas terbalik:
|
Saat ini
|
|
DIP Switch
|
|
Saklar DIP 4 digitfungsiPeraturan
|
DIP
|
Fungsi
|
Pengaturan
|
|
SW 1
|
VLAN
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 2
|
Pengelolaan Cincin
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 3 (akan ditingkatkan)
|
Jaringan PoE 250m
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 4 (akan ditingkatkan)
|
Reset PoE
|
ON - diaktifkan
|
OFF - cacat
|
|
Indikator LED:
|
|
PWR:
|
Status Daya
|
|
Ethernet (Per Port):
|
Hubungan/Kegiatan
|
|
PoE:
|
Status PoE
|
|
Serat:
|
Gigabit SFP Port: F17~F20
|
|
Dimensi (WxDxH):
|
155 x115 x85 mm
|
|
Berat:
|
1.2Kilo
|
|
Casing:
|
Aluminium Kasus
|
|
Opsi pemasangan:
|
DIN-Rail mount
|
|
Fitur Software
|
|
Protokol Pemberhentian
|
Mendukung STP/RSTP/MSTP/ERPSv2, Pengumpulan Link
|
|
Dukungan Multicast
|
Dukungan IGMP Snooping V1/V2/V3,mendukung GMRP, GVMP,802.1Q
|
|
VLAN
|
Mendukung IEEE 802.1Q 4K VLAN,mendukung QINQ, Double VLAN,
|
|
Pengelolaan Waktu
|
SNTP
|
|
QOS
|
Pengalihan berdasarkan aliran
Pembatasan tingkat berdasarkan arus
Penyaringan paket berbasis aliran
8*Garis keluar dari setiap port 802.1p/DSCP pemetaan prioritas
Diff-Serv QoS, Prioritas Mark/Remarks
Algoritma Penjadwalan Antrian (SP, WRR, SP+WRR)
|
|
ACL
|
ACL Penerbit berbasis pelabuhan
ACL berbasis port dan VLAN
L2 ke L4 filter paket, mencocokkan 80 byte pertama pesan.
Memberikan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Tipe Protokol IP, TCP / UDP Port, TCP / UDP Port Range, dan VLAN, dll
|
|
PoE Manajemen
|
Batas daya total dari catu daya PoE
Alokasi daya output PoE
Konfigurasi prioritas output PoE
Status kerja PoE
Penjadwalan operasi PoE
|
|
Pemeliharaan Diagnostik
|
Dukungan port mirroring, Syslog, Ping
|
|
Fungsi Manajemen
|
Dukungan CLI, WEB, SNMPv1/v2/v3, Telnet server untuk manajemen, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Manajemen Alarm
|
Dukungan satu arah relay alarm output, RMON, TRAP
|
|
Keamanan
|
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Mendukung DHCP Snooping, Opsi 82,802.1X akses keamanan,
Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL,
Dukungan DDOS,penyaringan / pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi port, batas kecepatan pesan ARP
|
|
Fitur Layer 2+ Lanjutan
|
Manajemen IPv4/IPv6
Jalur statis
|
|
Persetujuan Peraturan
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Peningkatan)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informasi Pemesanan
|
Model
|
Deskripsi
|
|
ETH-DIMC2416MP
|
Industrial L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch
|
|
Opsi SFP
|
Pilih SFP Anda di halaman SFP Options kami
|
|
Modul SFP harus dibeli secara terpisah.
|
|
Opsi pemasangan
|
► Default DIN-Rail Bracket installed
|
|
Pilihan Daya
|
DIN-Rail Power Supply. Open Wire untuk Terminal Block
|
|
Suplai listrik harus dibeli secara terpisah.
|
