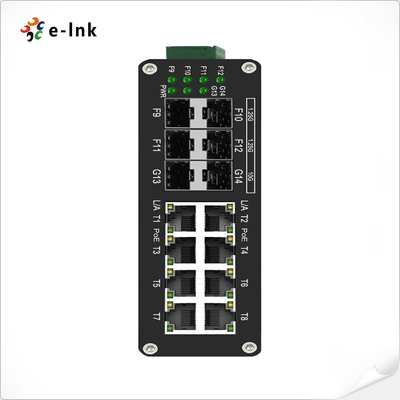

Sakelar Terkelola L2+ 8-Port Gigabit PoE + 4 SFP + 2 10G SFP+
Ikhtisar
Seri ETH-IMC2408MP adalah sakelar Ethernet terkelola L2+ yang dirancang
untuk jaringan industri yang membutuhkan uplink berkecepatan tinggi dan pengiriman daya PoE yang andal.
Ini mengintegrasikan 8× port Gigabit 802.3at PoE (hingga anggaran 240W), 4× slot 1G SFP, dan
2× uplink 10G SFP+, memungkinkan agregasi yang mulus dari kamera IP, AP nirkabel, dan
perangkat jarak jauh. Dengan manajemen USB-C, teknisi tidak lagi membutuhkan konsol RS232
lama, menyederhanakan penyebaran. Dibangun dengan rumah aluminium IP40 tanpa kipas, toleransi operasi -40°C hingga
+80°C, dan input daya 48–57VDC yang berlebihan, ini memastikan
operasi yang stabil di lingkungan yang keras. Fitur-fitur canggih seperti STP/RSTP/MSTP/ERPSv2,
keamanan ACL, dan manajemen PoE yang komprehensif menjadikannya pilihan ideal untuk
aplikasi penting.
Fitur
8 × port Gigabit 802.3at PoE (anggaran PoE 240W, sesuai IEEE802.3af/at)
4 × 1G SFP + 2 × 10G SFP+ uplink untuk konektivitas serat yang dapat diskalakan
Port USB-C untuk manajemen – tidak diperlukan konsol RS232
Fungsi sakelar DIP: VLAN satu tombol, Ring, Ekstensi PoE 250m, Reset PoE
Dukungan Jumbo Frame hingga 9K Byte
Manajemen PoE: batas daya, alokasi, penjadwalan, prioritas output
Protokol L2+ canggih: STP/RSTP/MSTP/ERPSv2, IGMP Snooping, Q-in-Q VLAN
QoS & ACL untuk pembentukan lalu lintas dan penyaringan keamanan
Keandalan kelas industri: casing aluminium IP40, tanpa kipas, MTBF >200.000 jam
Operasi suhu lebar: -40°C ~ +80°C
Input 48–57VDC berlebihan dengan perlindungan kelebihan beban/polaritas terbalik
Sertifikasi: CE, FCC, RoHS, standar EMC industri EN/IEC
Indeks Teknis
|
Ethernet
|
|
Standar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3ae 10GBase-R
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Teruskan & Filtering Tingkat:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
1.488.000,000pps (10000Mbps)
|
|
Memori Buffer Paket:
|
12M bit
|
|
Jenis Pemrosesan:
|
Simpan-dan-Teruskan
|
|
Bandwidth backplane
|
110Gbps
|
|
Panjang Paket Maks:
|
9K Byte Jumbo Frame
|
|
Ukuran Tabel Alamat:
|
8K Alamat MAC
|
|
Antarmuka
|
|
Konektor:
|
W Maks. x RJ45
|
|
RS485:
|
1 x RS485 (Opsional)
|
|
Port Optik:
|
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
|
USB-C:
|
1 x USB-C (untuk Manajemen)
|
|
Antarmuka Serial RS485 (Opsional)
|
|
Antarmuka fisik
|
Terminal sekrup 3-pin standar industri
|
|
Jenis data
|
1Ch RS485 Dua Arah
|
|
Sinyal RS-485
|
Data+, Data-, GND
|
|
Jarak saluran port serial (tembaga)
|
1000 meter
|
|
Laju baud
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
|
Standar:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
oort:
|
RJ45
|
|
Penugasan Pin Daya
|
4/5(+), 7/8(-)
|
|
Anggaran PoE:
|
Hingga anggaran PoE 240-watt
|
|
LingkunganSuhu Operasi:
|
|
-40°C hingga 80°C (-40°F hingga 176°F)
|
Suhu Penyimpanan:
|
|
-40°C hingga 85°C (-40°F hingga 185°F)
|
Kelembaban Relatif:
|
|
5% hingga 95% non-kondensasi
|
MTBF
|
|
> 200.000 jam
|
Listrik dan Mekanik
|
|
Daya Masukan:
|
|
48
|
~57VDC,penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARP Konsumsi Daya:
|
|
8
|
W Maks.(PoE dalam Penggunaan<240W) Perlindungan:
|
|
Kelebihan Beban Masukan Daya:
|
|
Dapat Direset Otomatis
|
Polaritas Terbalik:
|
|
Hadir
|
DI
|
|
P SakelarSakelar DIP 4 digit
|
|
functionDIP
|
Fungsi
|
Pengaturan
|
SW 1
|
|
VLAN
|
Mendukung IEEE 802.1Q 4K VLAN
|
OFF - Dinonaktifkan
|
Indikator LED:
|
|
Manajemen Ring
|
ON - Diaktifkan
|
OFF - Dinonaktifkan
|
Indikator LED:
|
|
Jaringan PoE 250m
|
ON - Diaktifkan
|
OFF - Dinonaktifkan
|
Indikator LED:
|
|
Reset PoE
|
ON - Diaktifkan
|
OFF - Dinonaktifkan
|
Indikator LED:
|
|
PWR:
|
|
Status Daya
|
Ethernet (Per Port):
|
|
Tautan/Aktivitas
|
PoE (Opsional)
|
|
Status PoE
|
Serat
|
|
:Port Gigabit SFP: F9~F12
|
Port 10G SFP+: F13, F14
|
|
Dimensi (PxLxT):
|
|
149
|
x 50x 50mm Berat:
|
|
0.
|
55KgCasing:
|
|
Aluminium
|
Casing Opsi Pemasangan:
|
|
Pemasangan DIN-Rail
|
Fitur Perangkat Lunak
|
|
Protokol Redundansi
|
|
Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan
|
Dukungan Multicast
|
|
Mendukung IGMP Snooping V1/V2/V3
|
,penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARPVLAN
|
|
Mendukung IEEE 802.1Q 4K VLAN
|
,penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARPManajemen Waktu
|
|
SNTP
|
QOS
|
|
Pengalihan berbasis aliran
|
Pembatasan laju berbasis aliran
Penyaringan paket berbasis aliran
8*Antrean output dari setiap port pemetaan prioritas 802.1p/DSCP
Diff-Serv QoS, Tanda/Keterangan Prioritas
Algoritma Penjadwalan Antrean (SP, WRR, SP+WRR)
ACL
|
|
Mengeluarkan ACL berbasis port
|
ACL berdasarkan port dan VLAN
Penyaringan paket L2 hingga L4, mencocokkan pesan 80 byte pertama.
Menyediakan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, Tujuan IP, Jenis Protokol IP, Port TCP/UDP, Rentang Port TCP/UDP, dan VLAN, dll
P
|
|
oE ManajemenBatas daya total dari catu daya PoE
|
Alokasi daya output PoE
Konfigurasi prioritas output PoE
Status kerja PoE
Penjadwalan operasi PoE
Pemeliharaan Diagnostik
|
|
Mendukung pencerminan port, Syslog, Ping
|
Fungsi Manajemen
|
|
Mendukung CLI, WEB, SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT
|
Manajemen Alarm
|
|
Mendukung output alarm relai 1 arah, RMON, TRAP
|
Keamanan
|
|
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
Mendukung DHCP Snooping, Opsi 82
,penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARPMendukung manajemen hierarkis pengguna, daftar kontrol akses ACL,
Mendukung DDOS
,penyaringan/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARPFitur Lapis 2+ Lanjutan
|
|
Manajemen IPv4/IPv6
|
Rute Statis
Persetujuan Peraturan
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informasi Pemesanan
|
Model
|
Deskripsi
|
ETH-IMC2408MP
|
|
Sakelar Ethernet Terkelola L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP+
|
Opsi SFP
|
|
► Opsi SFP. Silakan pilih SFP Anda di Halaman Opsi SFP kami
|
► Modul SFP harus dibeli secara terpisah.
|
|
Opsi Pemasangan
|
|
► Braket DIN-Rail Default terpasang
|
Opsi Daya
|
|
► Catu Daya DIN-Rail. Buka Kabel untuk Blok Terminal.
|
► Catu Daya harus dibeli secara terpisah.
|
|
