Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Panjang gelombang: | WDM:1310nm/1550nm | Daya Input: | DC5V 2A |
---|---|---|---|
Konsumsi daya: | ≤6w | Berat: | 1kg |
Ukuran dimensi: | 104x104x28 mm | Suhu operasi: | -15 ° C hingga 65 ° C (5 ° F hingga 149 ° F) |
Menyoroti: | Konverter serat AHD CVI TVI jangkauan 120km,Konverter serat 5MP,Konverter serat CVBS dengan garansi |

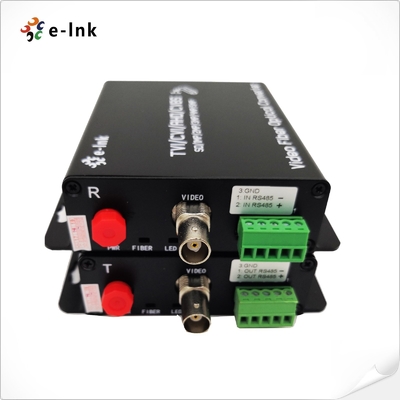

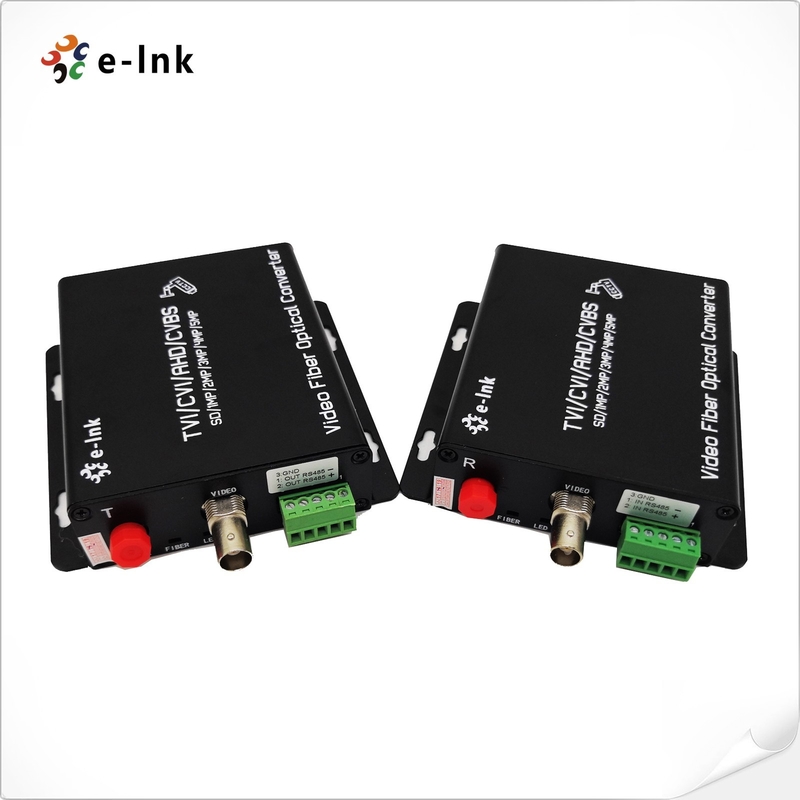

Gambaran Umum Konverter Serat HD-Video
PeraturanE-Link HD-AHD/HD-CVI/HD-TVI/CVBS 4-in-1 Video Fiber Convertermenggunakan canggih tidak dikompresi
teknologi transmisi video dan optik berkecepatan tinggi untuk mengkonversi AHD, HD-CVI, HD-TVI atau CVBS
asinyal nalog ke sinyal optik untuk transmisi jarak jauhhingga 120 kmmelalui
Kabel serat optik. Transceiver serbaguna ini mendukung resolusidari 720p hingga 5MP, mengirimkan
satu saluran video melalui serat mode tunggal atau multimode.operasi plug-and-play,
tidak perlu pengaturan elektronik atau optik. Ini menyediakan pemantauan status LED
dan menawarkan pilihan instalasi mandiri atau rack-mount yang fleksibel.
video definisi tinggi dalam pengawasan, keamanan dan aplikasi industri.
Fitur Konverter Serat HD-Video
Transmisi Kualitas Tinggi:Teknologi pengkodean non-kompresi memastikan kualitas video asli.
Deteksi format video otomatis:Mendukung otomatis identifikasi format video input.
Integrasi Multi-Sinyal:Mengirim sinyal AHD, HDCVI, HD-TVI, atau CVBS di sepanjangdengan data kontrol PTZ (RS485) melalui kabel serat optik tunggal.
Kompatibilitas Kamera:Mendukung kamera 5MP, 4MP, 3MP, 1080P, dan 720P.
Pemantauan Status:Indikator LED memberikan status fungsional secara real time.
Desain kelas industri:Kinerja yang dapat diandalkan di berbagai suhu operasi.
Mudah Dipergunakan:Setup plug-and-play untuk pemasangan cepat.
Jangkauan suhu yang luas:Bekerja dari -15oC sampai +65oC.
Indeks Teknis Konverter Serat HD-Video
Serat optik |
||
Panjang gelombang |
WDM:1310nm/1550nm |
|
Kekuatan output |
-8 ~ 3dBm |
|
Serat optik |
50/125u multimode,62.5/125u multimode,9/125u mode tunggal |
|
Sensitivitas Rx |
-26dBm |
|
Konektor optik |
FC (default), ST atau SC (opsional) |
|
Jarak Transmisi |
0~550M (MM) / 0~80KM (SM) (Jarak default adalah 20Km) |
|
Video |
||
Jumlah Saluran |
1 |
|
Impedansi masukan/keluar |
75 Ohm (ketidakseimbangan) |
|
|
1.0Vp-p |
|
Video Bandwidth |
50MHz |
|
Bandwidth Sampling |
8bit |
|
Frekuensi pengambilan sampel |
108MHz |
|
Rasio sinyal ke kebisingan |
> 67dB |
|
Waktu kebangkitan dan kejatuhan |
< 0,8ns |
|
Jitter intrinsik sinyal optik |
< 0,2 UI |
|
Keuntungan Diferensial |
<±10,5% |
|
Fase Diferensial |
<±1° |
|
Konektor |
BNC |
|
Video pendukung |
5MP 4MP 3MP 1080P 720P Kamera |
|
Data PTZ |
||
Protokol |
Standar: RS485 (RS232/RS422 Opsional) |
|
Jumlah saluran |
1 |
|
Konektor |
3pin Terminal Blok |
|
Tingkat Data |
0-200Kbps |
|
Panduan |
Default:Simplex dari Rx ke Tx (BIDI duplex opsional) |
|
Lingkungan |
||
Suhu operasi: |
-15°C sampai65°C (5°F sampai 149°F) |
|
Suhu penyimpanan: |
-40°C sampai 85°C (-40°F sampai 185°F) |
|
Kelembaban relatif: |
5% sampai 95% tidak kondensasi |
|
MTBF |
>100,000 jam |
|
Listrik dan Mekanik |
||
Daya Masuk: |
DC5V 2A |
|
Konsumsi daya: |
≤6W |
|
Indikator LED: |
||
Serat |
Serat Status |
|
Video |
LED |
|
Data |
Status data |
|
PWR |
Status Daya |
|
Dimensi ((WxDxH): |
104 x104 x28 mm |
|
Berat: |
1Kilo |
|
Casing: |
Kasus logam |
|
Opsi pemasangan: |
Pemasangan dinding/ Rack-mount |
|
Persetujuan Peraturan |
||
ISO9001 |
||
CE, RoHS dan FCC |
Informasi Pemesanan Konverter Serat HD-Video
Model |
Rincian |
LNK-5MP-1V-20 |
1-Ch HD-AHD/CVI/TVI/CVBS video (5MP 4MP 3MP 1080P 720P Kamera), 20km, mode tunggal serat tunggal, FC, termasuk 1 pemancar & 1 penerima, digunakan oleh pasangan |
LNK-5MP-1V-20R |
1-Ch HD-AHD/CVI/TVI/CVBS video (5MP 4MP 3MP 1080P 720P Kamera) + 1-Ch Backward Data RS485 (untuk Kamera PTZ), 20km, mode tunggal serat tunggal, FC, termasuk 1 pemancar & 1 penerima, digunakan oleh pasangan |
Aplikasi Konverter Serat HD-Video
Kebijakan Pasca Penjualan dan Jaminan
Hal ini terdiri darilayanan pelanggan onlinedanlayanan pelanggan telepon, memberikankonsultasi produk,
dukungan teknis jarak jauh,Layanan pemeliharaan dan penerimaan.
Kebijakan Layanan: Penggantian tiga bulan dan garansi tiga tahun.
Penggantian: Dalam waktu tiga bulan setelah membeli serangkaian produk, setelah pengujian kegagalan produk
oleh teknisi dan kerusakan buatan manusia yang disebabkan oleh bencana non-alam, pembeli dapat langsung
pergi ke titik pembelian untuk mengganti jenis produk yang sama.
Jika tidak ada masalah dalam pengujian produk, sampel asli akan dikembalikan.
Jaminan: Kerusakan buatan manusia yang disebabkan oleh bencana non-alam, periode garansi gratis perusahaan kami adalah 1 tahun.
[Keadaan berikut tidak termasuk dalam ruang lingkup penggantian dan pemeliharaan gratis]
1Kerusakan yang disebabkan oleh operasi dan pemeliharaan yang tidak sesuai dengan instruksi dalam manual produk.
2Kerusakan yang disebabkan oleh faktor manusia, seperti input tegangan yang tidak tepat, asupan air dan patah.
3Kerusakan pada produk yang disebabkan oleh bencana alam, seperti petir, gempa bumi, kebakaran, dll.
3Perubahan yang tidak sah dari pengaturan atau perbaikan tanpa izin perusahaan.
4Produk di luar ruang lingkup pemeliharaan gratis.
5Kerusakan yang disebabkan oleh transportasi, pemuatan dan pengungkapan selama perbaikan yang dikirim oleh pelanggan.
6.Kode bar atau model produk pada kartu garansi produk tidak sesuai dengan produk itu sendiri.
7Kegagalan atau kerusakan yang disebabkan oleh masalah non-produk lainnya seperti desain, teknologi, manufaktur dan kualitas.
