Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Model: | LNK-INJ301-M12 | Port Ethernet: | 1x Data + Power Out (M12 8-Pin A-Coding), 1X Data di (M12 8-Pin A-Coding) |
---|---|---|---|
Standar POE: | IEEE802.3AF/AT, EN50155 sesuai | Tegangan input: | 12 ~ 48VDC via 5-pin M12 A-CODING |
Suhu operasi: | -40 ° C hingga 80 ° C; Penyimpanan: -40 ° C hingga 85 ° C | Dimensi & Berat: | 95 × 70 × 30 mm; 0,25 kg |
Menyoroti: | Injektor PoE Industri EN50155,Injektor PoE Gigabit Konektor M12,Injektor PoE DIN-rail 30W |

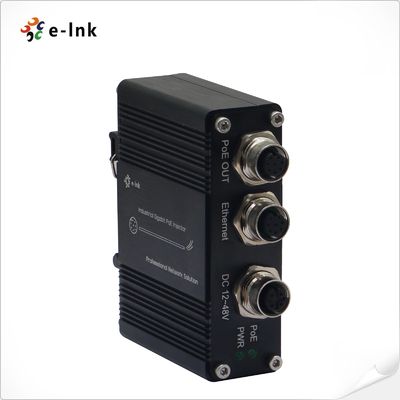

Injektor PoE Gigabit 1-Port Industri EN50155 30W Konektor M12 DIN-Rail
Ikhtisar
LNK-INJ301-M12 adalah injektor PoE Gigabit industri bersertifikasi EN50155 yang dirancang untuk
aplikasi rolling stock, kendaraan, dan kereta api. Ia memberikan daya hingga 30W per port sambil memastikan
operasi yang andal dalam kondisi yang keras dengan getaran, guncangan, dan suhu ekstrem
(-40°C hingga 80°C). Menampilkan konektor M12, deteksi PoE cerdas, dan
dukungan DIN-Rail/pemasangan di dinding, injektor ini menjamin daya yang aman dan berkinerja tinggi
dan pengiriman data untuk perangkat jaringan kelas industri.
Fitur
Bersertifikasi EN50155: Sesuai untuk lingkungan industri kelas kereta api dan kendaraan
PoE+ Daya Tinggi: 30W per port dengan kepatuhan IEEE802.3af/at
Konektor M12 yang Kokoh: Memastikan koneksi yang aman dan tahan getaran
Dukungan Data Gigabit: 10/100/1000Base-TX, full/half duplex, forward/filter 1.488Mpps
Keandalan Lingkungan: Suhu operasi -40°C hingga 80°C, casing aluminium IP40
Pemasangan Fleksibel: Pemasangan DIN-Rail atau dinding
Perlindungan PoE Cerdas: Mendeteksi perangkat PoE yang valid sebelum menyala
LED Diagnostik: Indikasi status daya dan PoE yang jelas
Indeks Teknis
Standar: |
IEEE802.3af Power over Ethernet |
IEEE802.3at Power over Ethernet |
|
Jenis Pemrosesan: |
Maju |
Half-duplex, Full-duplex |
|
Laju Filter Maju: |
1.488.000pps (1000Mbps) |
Pengkabelan: |
10/100/1000Base-T |
Konektor: |
2x konektor M12 (8-pin female M12 A-coding) |
Lingkungan |
|
Suhu Operasi: |
-40°C hingga 80°C (-40°F hingga 176°F) |
Suhu Penyimpanan: |
-40°C hingga 85°C (-40°F hingga 185°F) |
Kelembaban Relatif: |
5% hingga 95% non-kondensasi |
MTBF: |
>200.000 jam |
Listrik dan Mekanik |
|
Daya Masukan: |
12~48VDC pada 5-pin female M12 A-Coding |
Konsumsi Daya: |
36W Maks. |
PoE (Power over Ethernet) |
|
Standar: |
IEEE802.3af/at |
Port: |
Konektor M12 (8-pin female M12 A-coding) |
Daya Maks. per Port: |
30W Maks |
Indikator LED: |
|
Daya: |
Status Daya |
PoE: |
Status PoE |

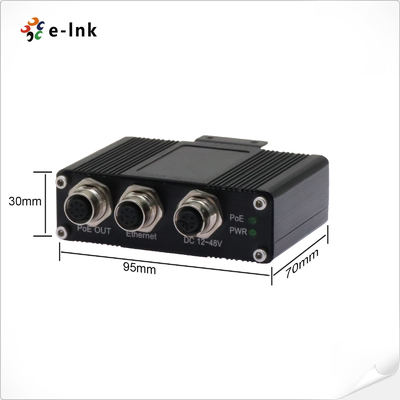

Dimensi (PxLxT): |
95 x 70 x 30 mm |
Berat: |
0.25Kg |
Casing: |
Aluminium Casing |
Opsi Pemasangan: |
DIN-Rail / Pemasangan di Dinding |
Persetujuan Peraturan |
|
ISO9001 |
|
FCC bagian 15, Kelas A, EN50155 |
|
EN55022:2006+A1: 2007 Kelas A |
|
Perlindungan Lonjakan: |
|
RJ45: 1KV |
|
Daya: 500V |
|
ESD: 4KV/8KV |
Informasi Pemesanan
Model |
Deskripsi |
LNK-INJ301-M12 |
Injektor PoE M12 1-port 10/100/1000M Industri EN50155 Input Daya 12~48VDC |
Opsi Pemasangan |
► Braket DIN-Rail Default terpasang; Braket Pemasangan di Dinding disertakan. |
Opsi Daya |
► Catu Daya harus dibeli secara terpisah |
Aplikasi
Penugasan Pin M12:
Pin |
Penugasan |
||
RJ45 |
M12 |
PoE |
Ethernet |
1 |
6 |
TP0+ |
TP0+ |
2 |
4 |
TP0- |
TP0- |
3 |
5 |
TP1+ |
TP1+ |
4 |
7 |
TP2+(VCC+) |
TP2+ |
5 |
1 |
TP2-(VCC+) |
TP2- |
6 |
8 |
TP1- |
TP1- |
7 |
2 |
TP3+(VCC-) |
TP3+ |
8 |
3 |
TP3-(VCC-) |
TP3- |
