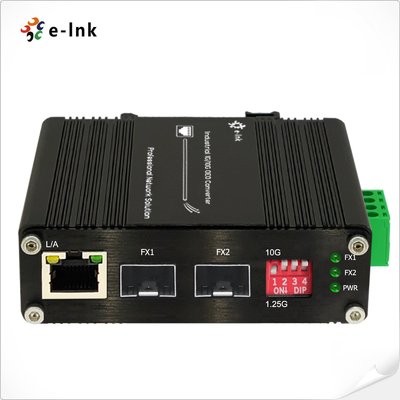

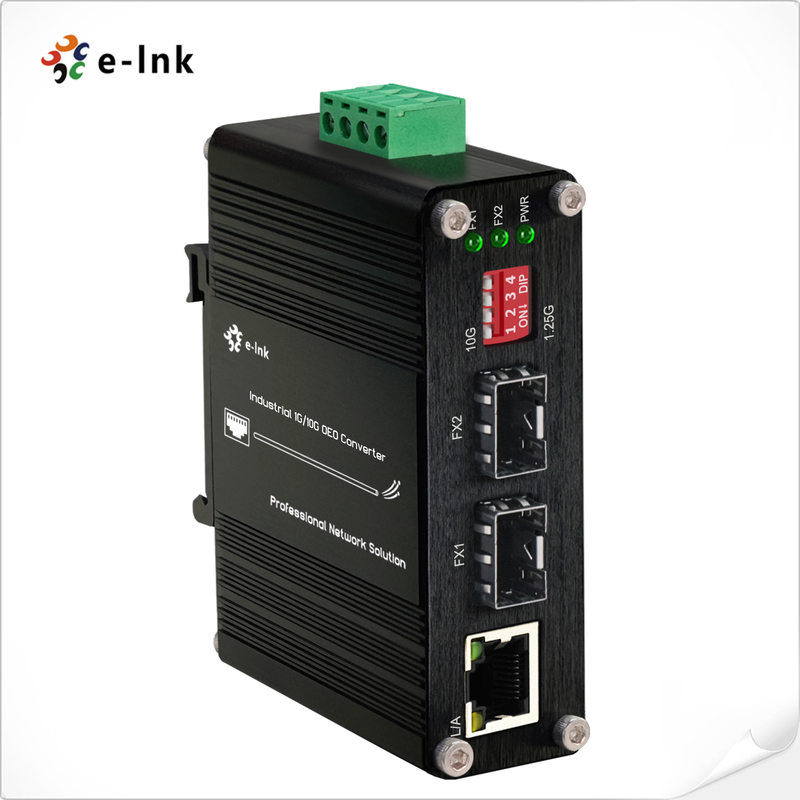

Industrial 1G/10G SFP+ ke SFP+ OEO Converter (3R Repeater) dengan 1G Ethernet Media Converter Function
IndustriTinjauan Konverter OEO
PeraturanSeri ETH-IMC2402-OEOadalahKonverter optik-listrik-optik (OEO) industri 10G
dirancang untuk ekstensi jaringan serat optik yang kuat di lingkungan yang keras.
suhu mulai dari-40°C sampai 80°C, unit ini berfungsi sebagai konverter media berkinerja tinggi,
repeater, atau regenerator sinyal untuk transmisi jarak jauhhingga 120 kmUnit serbaguna ini mendukung
beberapa protokol 10G, termasuk10G Ethernet, SDH/SONET STM-64/OC-192, dan 10G Fiber Channel.
Hal ini membuatnya ideal untuk jaringan tulang belakang diAplikasi SAN, LAN, dan MAN. ETH-IMC2402-OEO
fitur konversi panjang gelombang optik yang fleksibel(1310 nm, 1550 nm, CWDM, dan DWDM)dan penawaran
Keduanyakonversi media serat ke serat dan serat ke tembaga (1 Gbps). Ini juga memiliki fungsi loopback
untuk diagnostik lanjutan.pusat data, telekomunikasi
kamar, dan pengaturan industri, ETH-IMC2402-OEO memastikan transmisi data jarak jauh yang stabil
dalam kondisi yang menuntut.
Fitur Konverter OEO Industri
️Transportasi Transparandengan keterlambatan yang sangat rendah untuk transfer data yang mulus
️Fungsi 3R(Regenerasi, Reshaping, Re-timing) untuk peningkatan sinyal yang andal
️Pembuatan listrik panasdengan tampilan LED keadaan penuh untuk pemasangan dan pemantauan yang mudah
️Mendukung panjang gelombang DWDM/CWDM yang ditentukan oleh ITUdengan fungsi DDM (Digital Diagnostics Monitoring) terintegrasi
️Kembali ke loopdanJumbo Framedukungan untuk konfigurasi jaringan yang fleksibel
️Saklar DIPuntuk pilihan mudah antara kecepatan data serat 1,25G dan 10G
️Operasi serbagunasebagai 1G Ethernet Media Converter ketika digunakan dengan Ethernet
️Kasus aluminium tahan lama IP40untuk perlindungan di lingkungan industri
️Pilihan pemasangan yang fleksibel: Pemasangan DIN-Rail atau Wall-Mount
️Kisaran suhu operasi: -40°C sampai 80°C (-40°F sampai 176°F) untuk penggunaan lingkungan ekstrem
IndustriKonverter OEOIndeks Teknis
|
Data Kinerja
|
Indeks Teknis
|
|
Fungsi peralatan
|
3R Repeater
|
|
Kecepatan transmisi
|
10G: 8.5Gb/s-11.7Gb/s
|
|
Protokol
|
8.5G Fiber Channel
SONET OC-192, SDH STM-64 (9.95Gbps)
10G WAN (10Gbps)
10G LAN (10,31Gbps)
OTN OTU-2 (G.709) (10,70Gbps)
10G LAN dengan 255/237 FEC coding (11.09Gbps)
10G Fiber Channel (11,32Gbps)
10G POS
|
|
Jenis antarmuka
|
SFP+ ke SFP+
|
|
Jarak Transmisi
|
Modul SFP+: hingga 80km
|
|
Paket Maksimal
Tingkat Pembagian
|
14,880,950/S
|
|
Suhu operasi
|
-40°C sampai 80°C (-40°F sampai 176°F)
|
|
Suhu penyimpanan
|
-40°C sampai 85°C (-40°F sampai 185°F)
|
|
Kelembaban Relatif
|
5% sampai 95% tidak kondensasi
|
|
MTBF
|
> 200.000 jam
|
|
EThernet Media Converter Spesifikasi
|
|
STandars
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Kontrol aliran full-duplex
|
|
Mode Kerja
|
10/100/1000BASE-T ke 1000BASE-SX/LX
|
|
Jenis Pelabuhan
|
SFP sampaiRJ45
|
|
Kabel Jaringan
|
Pasangan berpusing
10BASE-T: UTP 2 pasang Kategori 3,4,5, sampai 100m
100BASE-TX: 2 pasang UTP Cat. 5, hingga 100m
1000BASE-T: 4-pasangan STP Cat 5 sampai 100m
Kabel serat optik
1000BASE-SX:
50/125μm atau 62.5/125μm kabel serat multi-mode, hingga 220/550m/2km.
1000BASE-LX:
9/125μm kabel mode tunggal, menyediakan jarak panjang untuk 10/20/40/80/120km (berbeda pada modul SFP)
|
|
Listrik dan Mekanik
|
|
Daya Masuk
|
12~48VDC, Daya redundant (Blok Terminal 6 pin)
|
|
Konsumsi Daya
|
8W Max
|
|
Perlindungan
|
|
Daya Masuk Terlalu Banyak
|
Otomatis Reset
|
|
Kebalikan Polaritas
|
Saat ini
|
|
DIP Switch
|
|
Saklar DIP 4 digitfungsiPeraturan
|
DIP
|
Fungsi
|
Pengaturan
|
|
SW 1
|
1.25G/10G
|
ON - 1,25 ~ 8,5G
|
OFF - 10.3G atau 14.025G
|
|
SW 2
|
Dijamin
|
ON - Dilarang
|
Off - Dijamin
|
|
SW 3
|
Dijamin
|
ON - Dilarang
|
Off - Dijamin
|
|
SW 4
|
Dijamin
|
ON - Dilarang
|
Off - Dijamin
|
|
Indikator LED:
|
|
PWR
|
Status Daya
|
|
FX1
|
Port SFP-1
|
|
FX2
|
Port SFP-2
|
|
L/ A
|
TP LINK/ACT
|
|
Dimensi (WxDxH)
|
95 x 70 x 30 mm
|
|
Berat badan
|
0.25Kilo
|
|
Casing
|
Aluminium Kasus
|
|
Opsi pemasangan:
|
DIN-Rail mount
|
|
Persetujuan Peraturan
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Peningkatan)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informasi pemesanan OEO Industri Converter
|
Model
|
Deskripsi
|
|
ETH-IMC2402-OEO
|
Industrial 1G/10G SFP+ ke SFP+ OEO Converter (3R Repeater) dengan 1G Fungsi Konverter Media Ethernet
|
|
Opsi SFP
|
Pilih SFP Anda di halaman SFP Options kami
|
|
Modul SFP harus dibeli secara terpisah.
|
|
Opsi pemasangan
|
️ DIN-Rail Bracket standar dipasang
|
|
Pilihan Daya
|
DIN-Rail Power Supply. Open Wire untuk Terminal Block
|
|
Suplai listrik harus dibeli secara terpisah.
|
Aplikasi Konverter OEO Industri
Aplikasi 1 ((1G/10G OEO Converter):
Aplikasi 2 (Fungsi sebagai Konverter Media Serat ke Tembaga):
Kebijakan Pasca Penjualan dan Jaminan
Hal ini terdiri darilayanan pelanggan onlinedanlayanan pelanggan telepon, memberikankonsultasi produk,
dukungan teknis jarak jauh,Layanan pemeliharaan dan penerimaan.
Kebijakan Layanan: Penggantian tiga bulan dan garansi tiga tahun.
Penggantian: Dalam waktu tiga bulan setelah membeli serangkaian produk, setelah pengujian kegagalan produk
oleh teknisi dan kerusakan buatan manusia yang disebabkan oleh bencana non-alam, pembeli dapat langsung
pergi ke titik pembelian untuk mengganti jenis produk yang sama.
Jika tidak ada masalah dalam pengujian produk, sampel asli akan dikembalikan.
Jaminan: Kerusakan buatan manusia yang disebabkan oleh bencana non-alam, periode garansi gratis perusahaan kami adalah 1 tahun.
[Keadaan berikut tidak termasuk dalam ruang lingkup penggantian dan pemeliharaan gratis]
1Kerusakan yang disebabkan oleh operasi dan pemeliharaan yang tidak sesuai dengan instruksi dalam manual produk.
2Kerusakan yang disebabkan oleh faktor manusia, seperti input tegangan yang tidak tepat, asupan air dan patah.
3Kerusakan pada produk yang disebabkan oleh bencana alam, seperti petir, gempa bumi, kebakaran, dll.
3Perubahan yang tidak sah dari pengaturan atau perbaikan tanpa izin perusahaan.
4Produk di luar ruang lingkup pemeliharaan gratis.
5Kerusakan yang disebabkan oleh transportasi, pemuatan dan pengungkapan selama perbaikan yang dikirim oleh pelanggan.
6.Kode bar atau model produk pada kartu garansi produk tidak sesuai dengan produk itu sendiri.
7Kegagalan atau kerusakan yang disebabkan oleh masalah non-produk lainnya seperti desain, teknologi, manufaktur dan kualitas.
