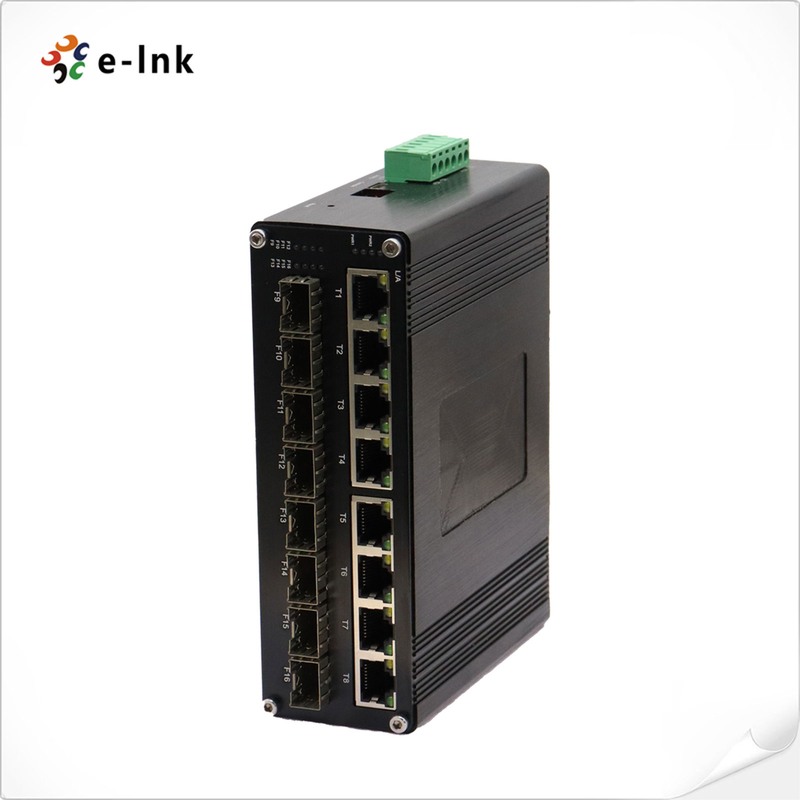

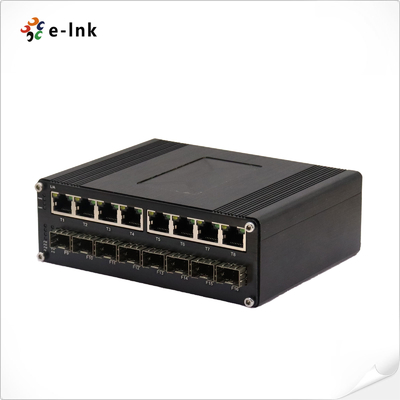

Industri L2+ 8-Port 10/100/1000T +8- Port 1000X SFPManaged Ethernet Switch
Ringkasan Industrial Managed Ethernet Switch
PeraturanLNK-IMC808GMseri adalah ruggedized,L2+ Managed Ethernet Switchdengan 8x 10/100/1000Base-T RJ45
Seri ini dirancang untuk lingkungan yang keras dan memastikan keandalan yang tinggi.
dan integrasi yang mulus denganKamera IP dan WAPIni juga menawarkan konektivitas serat fleksibel
(single-mode dan multi-mode).
dan menawarkan manajemen canggih dan penyebaran plug-and-play.
Fitur Switch Ethernet yang Dikelola Industri
️Dukungan8×10/100/1000Base-T RJ45pelabuhan +8×1000Base-X SFPslot
️Dukungan port RJ4510/100/1000Mbps full/half-duplex, negosiasi otomatis, dan Auto MDI/MDIX
️Port manajemen USB-Cuntuk konfigurasi yang mudah, menghilangkan kebutuhan untuk akses serial RS232
️Dukungan9K Jumbo Frameuntuk meningkatkan efisiensi transmisi data
️Sesuai denganIEEE 802.3az Ethernet hemat energi (EEE)
️KaratKoper aluminium dengan rating IP40untuk daya tahan
️FleksibelPemasangan rel DINuntuk lingkungan industri
️Rentang suhu operasi yang luas:-40°C sampai 80°C (-40°F sampai 176°F)
Indeks Teknis Industrial Managed Ethernet Switch
|
Ethernet
|
|
Standar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Ke depan&Filterdi Tingkat:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memori Buffer Paket:
|
2.75M bit
|
|
Jenis pengolahan:
|
Penyimpanan dan Pembebasan
|
|
Bandwidth latar belakang
|
64Gbit/s
|
|
Panjang paket maksimum:
|
16K Bytes Jumbo Frame
|
|
Ukuran tabel alamat:
|
16K Alamat MAC
|
|
Antarmuka
|
|
Konektor:
|
8 x RJ45
|
|
Pelabuhan optik:
|
8 x 1000Base-X SFP
|
|
USB- C:
|
1 x USB-C (untuk Manajemen)
|
|
RS485 Serial Interface (Optional)
|
|
Antarmuka fisik
|
Terminal sekrup 3 pin standar industri
|
|
Jenis data
|
1Ch RS485 Bi-Direction
|
|
Sinyal RS-485
|
Data+, Data-, GND
|
|
Jarak jalur pelabuhan seri (tembaga)
|
1000 meter
|
|
Tingkat Baud
|
0 ~ 800kbps
|
|
LingkunganNtal
|
|
Suhu operasi:
|
-40°C sampai 80°C (-40°F sampai 176°F)
|
|
Suhu penyimpanan:
|
-40°C sampai 85°C (-40°F sampai 185°F)
|
|
Kelembaban relatif:
|
5% sampai 95% tidak kondensasi
|
|
MTBF
|
> 200.000 jam
|
|
Listrik dan Mekanik
|
|
Daya Masuk:
|
12 ~57VDC, Daya redundant (Blok Terminal 6 pin)
|
|
Konsumsi daya:
|
8W Max.
|
|
Perlindungan:
|
|
Pengecatan Daya Masuk:
|
Otomatis Reset
|
|
Kepolaritas terbalik:
|
Saat ini
|
|
DIP Switch
|
|
Saklar DIP 4 digitfungsiPeraturan
|
DIP
|
Fungsi
|
Pengaturan
|
|
SW 1
|
VLAN
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 2
|
Pengelolaan Cincin
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 3
|
Dijamin
|
ON - Dilarang
|
OFF - Reserved
|
|
SW 4
|
Dijamin
|
ON - Dilarang
|
OFF - Reserved
|
|
Indikator LED:
|
|
Daya:
|
Status Daya
|
|
Ethernet (Per Port):
|
Hubungan/Kegiatan
|
|
Serat:
|
Gigabit SFP Port: F9~F14
|
|
Dimensi (WxDxH):
|
149 x114 x50 mm
|
|
Berat:
|
0.65Kilo
|
|
Casing:
|
Aluminium Kasus
|
|
Opsi pemasangan:
|
DIN-Rail mount
|
|
Fitur Software
|
|
Protokol Pemberhentian
|
Mendukung STP/RSTP/MSTP/ERPSv2, Pengumpulan Link
|
|
Dukungan Multicast
|
Dukungan IGMP Snooping V1/V2/V3,mendukung GMRP, GVMP,802.1Q
|
|
VLAN
|
Mendukung IEEE 802.1Q 4K VLAN,mendukung QINQ, Double VLAN,
|
|
Pengelolaan Waktu
|
SNTP
|
|
QOS
|
Pengalihan berdasarkan aliran
Pembatasan tingkat berdasarkan arus
Penyaringan paket berbasis aliran
8*Garis keluar dari setiap port 802.1p/DSCP pemetaan prioritas
Diff-Serv QoS, Prioritas Mark/Remarks
Algoritma Penjadwalan Antrian (SP, WRR, SP+WRR)
|
|
ACL
|
ACL Penerbit berbasis pelabuhan
ACL berbasis port dan VLAN
L2 ke L4 filter paket, mencocokkan 80 byte pertama pesan.
Memberikan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Tipe Protokol IP, TCP / UDP Port, TCP / UDP Port Range, dan VLAN, dll
|
|
Pemeliharaan Diagnostik
|
Dukungan port mirroring, Syslog, Ping
|
|
Fungsi Manajemen
|
Dukungan CLI, WEB, SNMPv1/v2/v3, Telnet server untuk manajemen, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Manajemen Alarm
|
Dukungan satu arah relay alarm output, RMON, TRAP
|
|
Keamanan
|
Perlindungan Badai Broadcast, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Mendukung DHCP Snooping, Opsi 82,802.1X akses keamanan,
Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL,
Dukungan DDOS,penyaringan / pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi port, batas kecepatan pesan ARP
|
|
Fitur Layer 2+ Lanjutan
|
Manajemen IPv4/IPv6
Jalur statis
|
|
Persetujuan Peraturan
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Peningkatan)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informasi pemesanan switch Ethernet yang dikelola industri
|
Model
|
Deskripsi
|
|
LNK- IMC808GM
|
Industri L2+ 8-Port 10/100/1000T +8-Port 1000X SFP Managed Ethernet Switch
|
|
Opsi SFP
|
Pilih SFP Anda di halaman SFP Options kami
|
|
Modul SFP harus dibeli secara terpisah.
|
|
Opsi pemasangan
|
️ DIN-Rail Bracket standar dipasang
|
|
Pilihan Daya
|
DIN-Rail Power Supply. Open Wire untuk Terminal Block
|
|
Suplai listrik harus dibeli secara terpisah.
|
