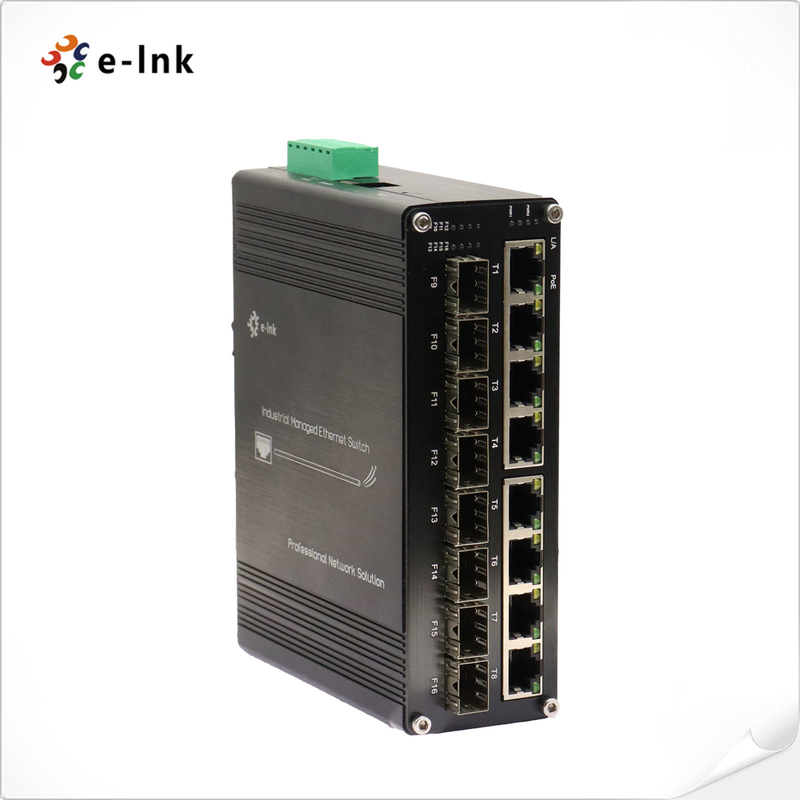

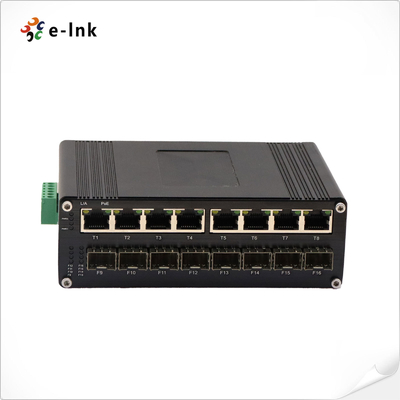

Industri L2+ 8-Port 10/100/1000T 802.3at PoE +8- Port 1000XSFP Managed Ethernet Switch
Ringkasan Industrial Managed Ethernet Switch
PeraturanLNK-IMC808GPMSeri adalah ruggedized,L2+ Managed Industrial Switch. Ini menampilkan
8x 10/100/1000Base-T RJ45 portdengan802.3at dukungan PoE +, dan juga8x 1000Base-X port serat SFP.
Dirancang untuk lingkungan yang keras, saklar memberikan PoE bertenaga tinggi untuk perangkat sepertiKamera IP
dantitik akses nirkabelIni menyediakan konektivitas serat fleksibel (single-mode dan multi-mode)
dan memungkinkan integrasi jaringan yang mulus antara lokasi terpencil.
Saklar menawarkan manajemen dan keandalan yang canggih.
Fitur Switch Ethernet yang Dikelola Industri
️Memberikan8×10/100/1000Base-T RJ45 portdan8 × 1000 slot SFP Base-X
️Dukungan port RJ4510/100/1000Mbps full/half-duplex, negosiasi otomatis, dan Auto MDI/MDIX
️IEEE 802.3af/at sesuaiuntuk aplikasi PoE
️Kontrol saklar DIPmemungkinkan VLAN satu kunci, manajemen cincin satu kunci, reset PoE, dan diperpanjangTransmisi PoE 250m
️Port manajemen USB-Cuntuk konfigurasi yang disederhanakan, menghilangkan kebutuhan untuk akses serial RS232
️Dukungan9K Jumbo Frameuntuk transfer data kinerja tinggi
️Sesuai denganIEEE 802.3az Ethernet hemat energi (EEE)
️KaratRumah aluminium IP40untuk daya tahan yang ditingkatkan
️Mudah saja.Pemasangan rel DINuntuk lingkungan industri
️Rentang suhu operasi yang luas:-40°C sampai 80°C (-40°F sampai 176°F)
Indeks Teknis Industrial Managed Ethernet Switch
|
Ethernet
|
|
Standar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Ke depan&Filterdi Tingkat:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memori Buffer Paket:
|
2.75M bit
|
|
Jenis pengolahan:
|
Penyimpanan dan Pembebasan
|
|
Bandwidth latar belakang
|
64Gbit/s
|
|
Panjang paket maksimum:
|
16K Bytes Jumbo Frame
|
|
Ukuran tabel alamat:
|
16K Alamat MAC
|
|
Antarmuka
|
|
Konektor:
|
8 x RJ45
|
|
RS485:
|
1 x RS485 (Optional)
|
|
Pelabuhan optik:
|
8 x 1000Base-X SFP
|
|
USB- C:
|
1 x USB-C (untuk Manajemen)
|
|
RS485 Serial Interface (Optional)
|
|
Antarmuka fisik
|
Terminal sekrup 3 pin standar industri
|
|
Jenis data
|
1Ch RS485 Bi-Direction
|
|
Sinyal RS-485
|
Data +, Data-, GND
|
|
Jarak jalur pelabuhan seri (tembaga)
|
1000 meter
|
|
Tingkat Baud
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
|
Standar:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
POrt:
|
8 x RJ45
|
|
Penugasan Pin Daya
|
1/24/5(+),3/67/8(-)
|
|
Anggaran PoE:
|
Anggaran PoE hingga 240 watt
|
|
LingkunganNtal
|
|
Suhu operasi:
|
-40°C sampai 80°C (-40°F sampai 176°F)
|
|
Suhu penyimpanan:
|
-40°C sampai 85°C (-40°F sampai 185°F)
|
|
Kelembaban relatif:
|
5% sampai 95% tidak kondensasi
|
|
MTBF
|
> 200.000 jam
|
|
Listrik dan Mekanik
|
|
Daya Masuk:
|
48~ 57VDC, Daya redundant (Blok Terminal 6 pin)
|
|
Konsumsi daya:
|
8W Max. (PoE dalam Penggunaan<240W)
|
|
Perlindungan:
|
|
Pengecatan Daya Masuk:
|
Otomatis Reset
|
|
Kepolaritas terbalik:
|
Saat ini
|
|
DIP Switch
|
|
Saklar DIP 4 digitfungsiPeraturan
|
DIP
|
Fungsi
|
Pengaturan
|
|
SW 1
|
VLAN
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 2
|
Pengelolaan Cincin
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 3 (akan ditingkatkan)
|
Jaringan PoE 250m
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 4 (akan ditingkatkan)
|
Reset PoE
|
ON - diaktifkan
|
OFF - cacat
|
|
Indikator LED:
|
|
PWR
|
Status Daya
|
|
Ethernet (Per Port)
|
Hubungan/Kegiatan
|
|
PoE
|
Status PoE
|
|
Serat:
|
Gigabit SFP Port: F9~F12
|
|
Dimensi (WxDxH):
|
149 x114 x50 mm
|
|
Berat:
|
0.65Kilo
|
|
Casing:
|
Aluminium Kasus
|
|
Opsi pemasangan:
|
DIN-Rail mount
|
|
Fitur Software
|
|
Protokol Pemberhentian
|
Mendukung STP/RSTP/MSTP/ERPSv2, Pengumpulan Link
|
|
Dukungan Multicast
|
Dukungan IGMP Snooping V1/V2/V3,mendukung GMRP, GVMP,802.1Q
|
|
VLAN
|
Mendukung IEEE 802.1Q 4K VLAN,mendukung QINQ, Double VLAN,
|
|
Pengelolaan Waktu
|
SNTP
|
|
QOS
|
Pengalihan berdasarkan aliran
Pembatasan tingkat berdasarkan arus
Penyaringan paket berbasis aliran
8*Garis keluar dari setiap port 802.1p/DSCP pemetaan prioritas
Diff-Serv QoS, Prioritas Mark/Remarks
Algoritma Penjadwalan Antrian (SP, WRR, SP+WRR)
|
|
ACL
|
ACL Penerbit berbasis pelabuhan
ACL berbasis port dan VLAN
L2 ke L4 filter paket, mencocokkan 80 byte pertama pesan.
Memberikan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Tipe Protokol IP, TCP / UDP Port, TCP / UDP Port Range, dan VLAN, dll
|
|
PoE Manajemen
|
Batas daya total dari catu daya PoE
Alokasi daya output PoE
Konfigurasi prioritas output PoE
Status kerja PoE
Penjadwalan operasi PoE
|
|
Pemeliharaan Diagnostik
|
Dukungan port mirroring, Syslog, Ping
|
|
Fungsi Manajemen
|
Dukungan CLI, WEB, SNMPv1/v2/v3, Telnet server untuk manajemen, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Manajemen Alarm
|
Dukungan satu arah relay alarm output, RMON, TRAP
|
|
Keamanan
|
Perlindungan Badai Broadcast, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Mendukung DHCP Snooping, Opsi 82, 802.1X akses keamanan,
Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL,
Dukungan DDOS, penyaringan / pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi port, batas kecepatan pesan ARP
|
|
Fitur Layer 2+ Lanjutan
|
Manajemen IPv4/IPv6
Jalur statis
|
|
Persetujuan Peraturan
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Peningkatan)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informasi pemesanan switch Ethernet yang dikelola industri
|
Model
|
Deskripsi
|
|
LNK- IMC808GPM
|
Industri L2+ 8-Port 10/100/1000T 802.3at PoE +8-Port 1000X SFP Managed Ethernet Switch
|
|
Opsi SFP
|
Pilih SFP Anda di halaman SFP Options kami
|
|
Modul SFP harus dibeli secara terpisah.
|
|
Opsi pemasangan
|
️ DIN-Rail Bracket standar dipasang
|
|
Pilihan Daya
|
DIN-Rail Power Supply. Open Wire untuk Terminal Block
|
|
Suplai listrik harus dibeli secara terpisah.
|
Aplikasi Industrial Managed Ethernet Switch
Kebijakan Pasca Penjualan dan Jaminan
Hal ini terdiri darilayanan pelanggan onlinedanlayanan pelanggan telepon, memberikankonsultasi produk,
dukungan teknis jarak jauh,Layanan pemeliharaan dan penerimaan.
Kebijakan Layanan: Penggantian tiga bulan dan garansi tiga tahun.
Penggantian: Dalam waktu tiga bulan setelah membeli serangkaian produk, setelah pengujian kegagalan produk
oleh teknisi dan kerusakan buatan manusia yang disebabkan oleh bencana non-alam, pembeli dapat langsung
pergi ke titik pembelian untuk mengganti jenis produk yang sama.
Jika tidak ada masalah dalam pengujian produk, sampel asli akan dikembalikan.
Jaminan: Kerusakan buatan manusia yang disebabkan oleh bencana non-alam, periode garansi gratis perusahaan kami adalah 1 tahun.
[Keadaan berikut tidak termasuk dalam ruang lingkup penggantian dan pemeliharaan gratis]
1Kerusakan yang disebabkan oleh operasi dan pemeliharaan yang tidak sesuai dengan instruksi dalam manual produk.
2Kerusakan yang disebabkan oleh faktor manusia, seperti input tegangan yang tidak tepat, asupan air dan patah.
3Kerusakan pada produk yang disebabkan oleh bencana alam, seperti petir, gempa bumi, kebakaran, dll.
3Perubahan yang tidak sah dari pengaturan atau perbaikan tanpa izin perusahaan.
4Produk di luar ruang lingkup pemeliharaan gratis.
5Kerusakan yang disebabkan oleh transportasi, pemuatan dan pengungkapan selama perbaikan yang dikirim oleh pelanggan.
6.Kode bar atau model produk pada kartu garansi produk tidak sesuai dengan produk itu sendiri.
7Kegagalan atau kerusakan yang disebabkan oleh masalah non-produk lainnya seperti desain, teknologi, manufaktur dan kualitas.
