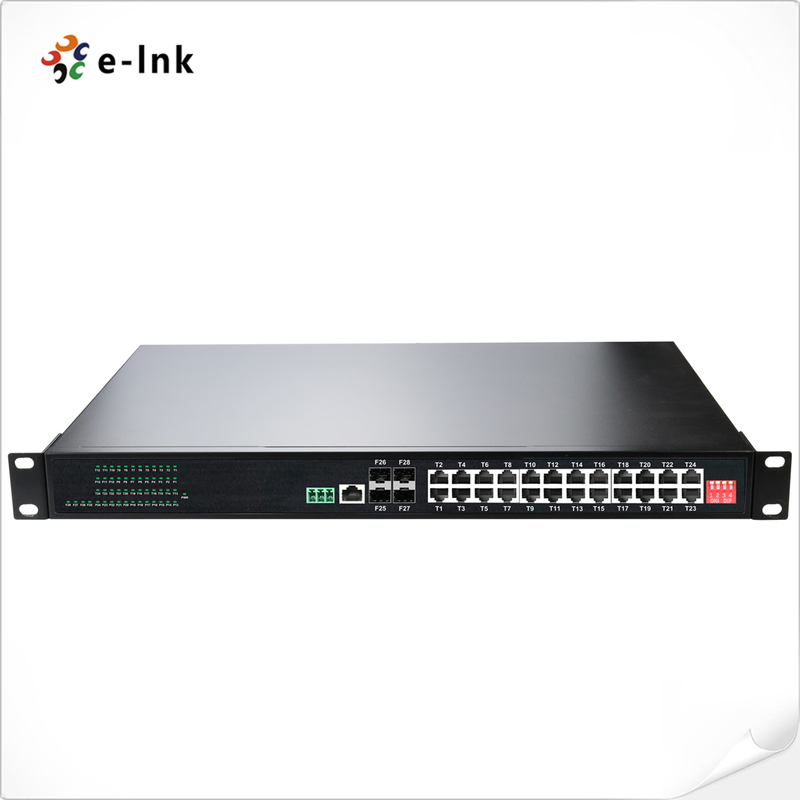

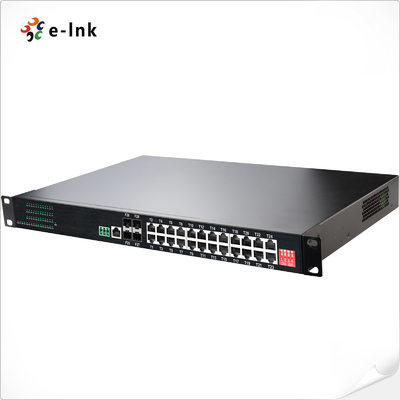

Industri L2+Rackmount 24-Port 10/100/1000T + 4-Port 1000X SFP Managed Ethernet Switch
Ringkasan Industrial Managed Ethernet Switch
PeraturanETH-IMC2424MSeri adalah ruggedized,L2+ dikelola,Switch Ethernet rack-mountdengan
24 10/100/1000Base-T RJ45 portdan4x 1000Base-X slot serat SFP. Dirancang
untuk lingkungan industri, ETH-IMC2424M memberikan integrasi jaringan yang dapat diandalkan,
konektivitas serat fleksibel (single-mode dan multi-mode), dan kemampuan manajemen lanjutan.
Desainnya yang keras dan penyebaran plug-and-play membuatnya ideal untuk menghubungkan perangkat jaringan
SepertiKamera IPdantitik akses nirkabeldalam kondisi yang keras dan lokasi terpencil.
Fitur Switch Ethernet yang Dikelola Industri
️Dilengkapi24×10/100/1000Base-T RJ45 portdanSlot SFP 4 × 1000Base-X
️Dukungan port RJ4510/100/1000Mbps full/half-duplex, negosiasi otomatis, dan Auto MDI/MDIX
️Port manajemen USB-Cuntuk konfigurasi yang mudah, menghilangkan kebutuhan untuk akses serial RS232
️Dukungan10K Jumbo Frameuntuk transfer data volume tinggi yang efisien
️Sesuai denganIEEE 802.3az Ethernet hemat energi (EEE)
️KaratRumah aluminium IP40untuk daya tahan dalam lingkungan yang menuntut
️Kompatibel dengan1U 19 ′ instalasi rakmountuntuk penyebaran yang fleksibel
️Rentang suhu operasi yang luas:-40°C sampai 80°C (-40°F sampai 176°F)
Indeks Teknis Industrial Managed Ethernet Switch
|
Ethernet
|
|
Standar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Ke depan&Filterdi Tingkat:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memori Buffer Paket:
|
12M bit
|
|
Jenis pengolahan:
|
Penyimpanan dan Pembebasan
|
|
Bandwidth latar belakang
|
110Gbps
|
|
Panjang paket maksimum:
|
10K Bytes Jumbo Frame
|
|
Ukuran tabel alamat:
|
8K Alamat MAC
|
|
Antarmuka
|
|
Konektor:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (Optional)
|
|
Pelabuhan optik:
|
4 x 1000Base-X SFP
|
|
USB- C:
|
1 x USB-C (untuk Manajemen)
|
|
RS485 Serial Interface (Optional)
|
|
Antarmuka fisik
|
Terminal sekrup 3 pin standar industri
|
|
Jenis data
|
1Ch RS485 Bi-Direction
|
|
Sinyal RS-485
|
Data+, Data-, GND
|
|
Jarak jalur pelabuhan seri (tembaga)
|
1000 meter
|
|
Tingkat Baud
|
0 ~ 800kbps
|
|
LingkunganNtal
|
|
Suhu operasi:
|
-40°C sampai 80°C (-40°F sampai 176°F)
|
|
Suhu penyimpanan:
|
-40°C sampai 85°C (-40°F sampai 185°F)
|
|
Kelembaban relatif:
|
5% sampai 95% tidak kondensasi
|
|
MTBF
|
> 200.000 jam
|
|
Listrik dan Mekanik
|
|
Daya Masuk:
|
12 ~ 48VDC, Daya redundant (Blok Terminal 6 pin)
|
|
Konsumsi daya:
|
15W Max.
|
|
Perlindungan:
|
|
Pengecatan Daya Masuk:
|
Otomatis Reset
|
|
Kepolaritas terbalik:
|
Saat ini
|
|
DIP Switch
|
|
Saklar DIP 4 digitfungsiPeraturan
|
DIP
|
Fungsi
|
Pengaturan
|
|
SW 1
|
VLAN
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 2
|
Pengelolaan Cincin
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 3
|
Dijamin
|
ON - Dilarang
|
OFF - Reserved
|
|
SW 4
|
Dijamin
|
ON - Dilarang
|
OFF - Reserved
|
|
Indikator LED:
|
|
PWR:
|
Status Daya
|
|
Ethernet (Per Port):
|
Hubungan/Kegiatan
|
|
Serat:
|
Gigabit SFP Port: F25~F28
|
|
Dimensi (L x W x H):
|
440mm x 300mm x 45mm
|
|
Berat:
|
3.5kg
|
|
Casing:
|
Aluminium Kasus
|
|
Opsi pemasangan:
|
Rackmount
|
|
Fitur Software
|
|
Protokol Pemberhentian
|
Mendukung STP/RSTP/MSTP/ERPSv2, Pengumpulan Link
|
|
Dukungan Multicast
|
Dukungan IGMP Snooping V1/V2/V3,mendukung GMRP, GVMP,802.1Q
|
|
VLAN
|
Mendukung IEEE 802.1Q 4K VLAN,mendukung QINQ, Double VLAN,
|
|
Pengelolaan Waktu
|
SNTP
|
|
QOS
|
Pengalihan berdasarkan aliran
Pembatasan tingkat berdasarkan arus
Penyaringan paket berbasis aliran
8*Garis keluar dari setiap port 802.1p/DSCP pemetaan prioritas
Diff-Serv QoS, Prioritas Mark/Remarks
Algoritma Penjadwalan Antrian (SP, WRR, SP+WRR)
|
|
ACL
|
ACL Penerbit berbasis pelabuhan
ACL berbasis port dan VLAN
L2 ke L4 filter paket, mencocokkan 80 byte pertama pesan.
Memberikan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Tipe Protokol IP, TCP / UDP Port, TCP / UDP Port Range, dan VLAN, dll
|
|
Pemeliharaan Diagnostik
|
Dukungan port mirroring, Syslog, Ping
|
|
Fungsi Manajemen
|
Dukungan CLI, WEB, SNMPv1/v2/v3, Telnet server untuk manajemen, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
|
|
Manajemen Alarm
|
Dukungan satu arah relay alarm output, RMON, TRAP
|
|
Keamanan
|
Perlindungan Badai Broadcast, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Mendukung DHCP Snooping, Opsi 82,802.1X akses keamanan,
Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL,
Dukungan DDOS,penyaringan / pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi port, batas kecepatan pesan ARP
|
|
Fitur Layer 2+ Lanjutan
|
Manajemen IPv4/IPv6
Jalur statis
|
|
Persetujuan Peraturan
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Peningkatan)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informasi pemesanan switch Ethernet yang dikelola industri
|
Model
|
Deskripsi
|
|
ETH-IMC2424M
|
Industrial L2+ Rackmount 24-Port 10/100/1000T + 4-Port 1000X SFP Managed Ethernet Switch
|
|
Opsi SFP
|
Pilih SFP Anda di halaman SFP Options kami
|
|
Modul SFP harus dibeli secara terpisah.
|
|
Opsi pemasangan
|
Pemasangan Rackmount
|
|
Pilihan Daya
|
Sumber Daya Industri. Open Wire untuk Terminal Block.
|
|
Suplai listrik harus dibeli secara terpisah.
|
Aplikasi Industrial Managed Ethernet Switch
