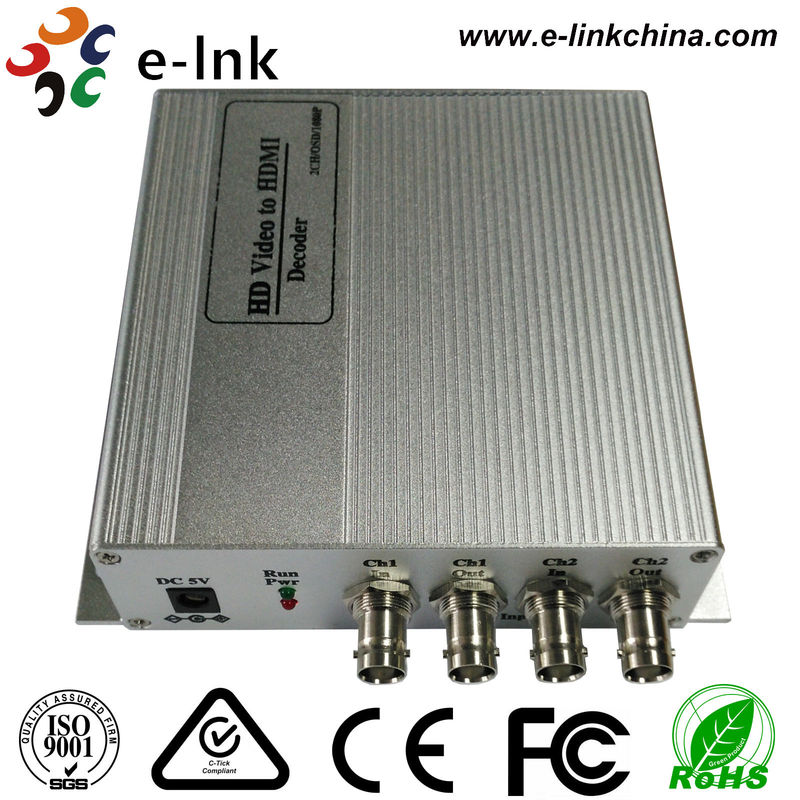

Multiplexer Video Analog 2-Kanal, Prosesor Video AHD Definisi Tinggi

2 Saluran AHD ke Konverter HDMI Analog Video Multiplexer

I. Gambaran Umum

AHD adalah antarmuka video komposit definisi tinggi, standar transmisi video definisi tinggi berbasis kabel koaksial, teknologi modulasi analog untuk mentransmisikan video scan progresif definisi tinggi.Spesifikasi teknis AHD mencakup dua jenis format video definisi tinggi 1280H dan 1920H ((Resolusi efektif 1280H format 1280 × 720; resolusi efektif 1920H format 1920 × 1080),Dengan hak kekayaan intelektual independen dari teknik modulasi analog data video yang tidak dikompresi,transfer titik ke titik megapixel tingkat video HD melalui kabel koaksial,implementasikan tanpa penundaan, kerugian rendah, keandalan tinggi transmisi video.

II. Pelaksanaan Fungsi

Fungsi dapat dicapai:

1. Distribusi sinyal HDTV, 1 menit 2 output

2. sinyal HDTV OSD, digital overlay, non-fisik overlay, tidak ada jitter.

3. Dekoder sinyal HDTV, dapat mendekode sinyal AHD, built-in amplifier, line equalizer, video multiplier dan HD video transmitter, secara otomatis mengidentifikasi resolusi sinyal sumber,output HD HDMI 720P60HZ, sinyal 1080P60HZ.

III. Fitur Produk

1Untuk mencapai sinyal video AHD dua arah secara bersamaan memproses

2. Produk ini kuat, mudah digunakan

3. Ini adalah high-definition splitter sinyal, sinyal AHD dapat dilipat melalui ke tahap berikutnya peralatan AHD

4. Ini adalah perangkat OSD sinyal definisi tinggi, dapat menumpuk judul karakter kamera, tanggal, dan informasi waktu

5. Ini adalah high-definition signal decoder, menyadari 720P,1080PHDMI high-definition signal output.

6. mendukung komunikasi RS-232, perangkat lunak konfigurasi hijau dapat menampilkan posisi, tampilan pengaturan dan tampilan mode pengaturan

III. Aplikasi

Produk-produk ini terutama digunakan dalam:

1. ruang tampilan sinyal HDTV independen.

2. produsen kamera melakukan presentasi tes aplikasi

3. produsen DVR melakukan presentasi tes aplikasi

4. HDTV akses sinyal layar besar tampilan.

5. AHD matriks switcher output dan tampilan pada layar splicing

Diagram Aplikasi:
