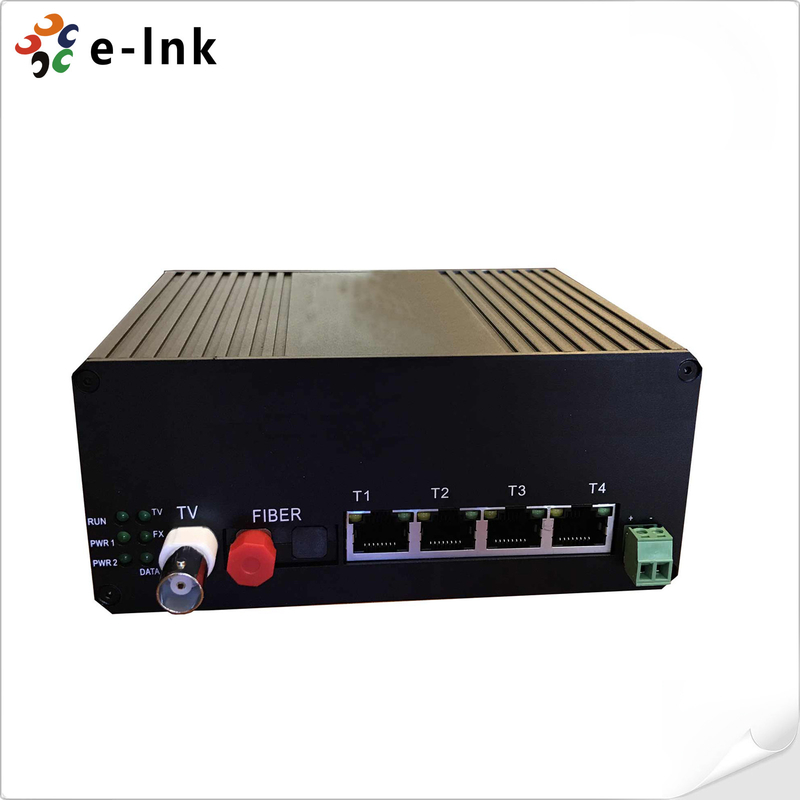

Sakelar Industrial Ethernet Cepat 4-Port Tangguh + Video + RS485 + 1G Fiber
Ikhtisar
E-link LNK-GY4E1V1D Series adalah sakelar Ethernet industrial yang terisolasi secara fisik yangmengintegrasikan
4x10/100M Ethernet, operasi yang stabil, operasi yang stabil, dan -40°C hingga +85°CInput daya ganda 24V DC berlebihantransmisi data yang efisien di berbagai jaringan independen.
Dibangun untuk aplikasi industri yang menuntut, memungkinkan
operasi simultan dari jaringan pribadi dan publik tanpa gangguan, ideal untuk
pemantauan video, otomatisasi, dan ekspansi bandwidth DSLAM.
Dibungkus dalam
cangkang aluminium berperingkat IP40, memastikan
keandalan tinggi, daya berlebihan, dan operasi yang stabil dari -40°C hingga +85°C di lingkungan lapangan yang keras.
Fitur4x10/100M port Ethernet terisolasi dengan negosiasi otomatis dan auto-MDI/MDI-XInput video analog 1xBNC khusus
untuk pemantauan waktu nyata
1xRS485 saluran data untuk transmisi sinyal kontrol
1xGigabit fiber uplink mendukung multimode dan single-mode hingga 80km
Isolasi jaringan fisik untuk keamanan data yang ditingkatkan dan perlindungan EMI
Input daya ganda 24V DC berlebihan dengan perlindungan kelebihan beban dan polaritas
Enklosur aluminium berperingkat IP40, tanpa kipas dan ringkas untuk penggunaan industri
Suhu pengoperasian yang luas dari -40°C hingga +85°C, mendukung pemasangan DIN-Rail/dinding
Sesuai dengan standar industri EN50155, NEMA TS-2, dan IECIndeks Teknis
ParameterSpesifikasi
Port
1 x Gigabit Fiber Port (FC default)
| 4 x 10/100M Port Ethernet dengan isolasi fisik untuk berbagi kecepatan 100M |
1 x Video Analog |
| 1 x Data Balik RS485 |
Karakteristik Fisik
Rumah: Bahan Paduan Aluminium dengan Perlindungan IP40
Dimensi: 138mm(P) X 112mm(L) X 60mm(T)
Berat: 690g
|
| Instalasi: Pemasangan Din-Rail, Pemasangan Dinding |
Antarmuka
4 Port RJ45
Sesuai dengan IEEE802.3, IEEE802.3u, 10/100Base-T(X)
Kecepatan negosiasi otomatis 10/100Base-T(X)
|
| Mode dupleks Penuh/Setengah |
Koneksi Auto MDI-MDI-X
Jarak transmisi Cat-5 hingga 100M
1 Port BNC
Format video PAL/NTSC/SECAM
Impedansi Video 75Ω
1 Port Data
Format Data RS485
1 Port Fiber
Sesuai dengan IEEE802.3u, 1000Base-FX
Kecepatan: 1000Mbps
Panjang gelombang: 1310nm/1550nm
Jarak transmisi hingga 500m dengan multi-mode
Jarak transmisi hingga 20km,40km,60km,80km dengan single-mode
Antarmuka SC/ST/FC opsional
Daya
Tegangan Input: 24VDC(18-36VDC), Input ganda berlebihan
Arus Input:
<0.5A @24VDC
|
| Perlindungan Arus Kelebihan Beban: Dukungan |
Perlindungan Polaritas Terbalik: Dukungan
Perlindungan Berlebihan: DukunganKoneksi: Blok terminal 6-pin
Batas Lingkungan
Suhu Pengoperasian: -40℃-85℃
Suhu Penyimpanan: -40℃-85℃
Kelembaban Relatif Lingkungan: 5%-95% (tanpa kondensasi)
|
| Persetujuan |
Keamanan:
UL 60950-1
EMI:
|
| FCC Bagian 15 Subpart B Kelas A,EN 55022 Kelas A |
EMS:
• EN61000-4-2 (ESD) , Level 3
• EN61000-4-3 (RS) , Level 3
• EN61000-4-4 (EFT) , Level 3
• EN61000-4-5 (Surge), Level 3
• EN61000-4-6 (CS) , Level 3
• EN61000-4-8, Level 3
Guncangan: IEC 60068-2-27
Jatuh Bebas: IEC 60068-2-32
Getaran: IEC 60068-2-6
Industri: IEC61000-6-2
Rel: EN50155, EN50121-4
Lalu Lintas: NEMA TS-2
Garansi
5 tahun

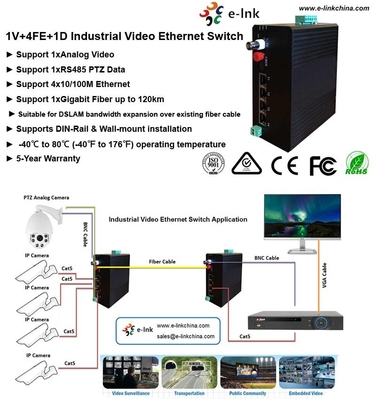

Aplikasi
|
|
|
