Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Jarak Transmisi: | 550m-20Km | Panjang gelombang: | 1310nm/1550nm |
---|---|---|---|
Konsumsi Daya: | WAF DENY (Your access is blocked by firewall, please contact customer service.)(09/Jan/2023:23:41:31 | Dimensi (PxLxT): | 73x44x17mm |
Adaptor daya: | DC5V | Tipe data: | Tally & Reverse RS485 |

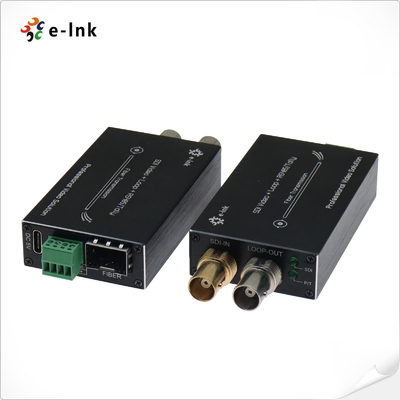

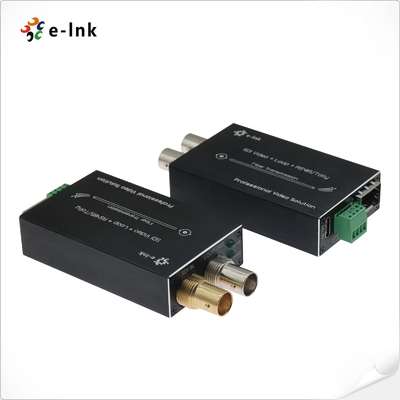

Mini-type 3G-SDI ke Konverter Serat dengan Tally & Reverse RS485
Gambaran umum
Konverter serat mini 3G/HD-SDI mendukung 1 saluran video 3G/HD-SDI (dengan audio tertanam), sinyal Tally dan transmisi sinyal RS485 terbalik melalui serat optik,dan dapat mengeluarkan sinyal pemantauan lokal melalui loop 3G/HD-SDIKonverter serat video E-link 3G/HD-SDI mencakup pemancar dan penerima, mendukung transmisi sinyal 3G/HD-SDI 1080P.
Fitur
Setiap saluran termasuk 8-saluran audio tertanam;
- Pengimbangi kabel otomatis, digunakan untuk semua kecepatan di bawah 3,2 Gb/s (Belden 1694A);
️ Reklok otomatis 270Mbit/s - 1.48Gbit/s - 3Gbit/s
️ Langsung kompatibel dengan sistem kamera SDI
Kemampuan transmisi jarak jauh hingga 80 km
️ Hot swap dan hot plug;
Mengatasi semua pola patologis, transmisi tingkat siaran non-kompresi sepenuhnya digital;
LED status indikasi untuk memantau kondisi kerja;
∼ rentang dinamis super optik dan bebas dari penyesuaian;
panjang gelombang CWDM 1470~1610nm opsional;
rentang suhu industri yang sangat luas (-20°C~+70°C), dapat beradaptasi dengan berbagai lingkungan;
Indeks Teknis
Fiber optik antarmuka | |
Antarmuka serat | Simplex LC |
Jarak transmisi | 550m-20Km |
Panjang gelombang | 1310nm/1550nm |
Video | |
Antarmuka video | BNC |
Impedansi input/output video | 75Ω |
Tegangan input/output video | Tipikal:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
Video Bit Rate | Max 3.2Gb/s |
Peningkatan diferensial (10%~90% APL) | < 1% |
Dukungan format SDI | 625/25 PAL |
525/29.97 NTSC, | |
720p50, 720p59.94 | |
1080i 23/24/30/50/59.94 | |
1080P 23.98/24/30/50/60 | |
Standar SDI video | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
SMPTE425M3Gb/s Pemetaan ((3G-SDI) | |
SMPTE424M 3Gb/s serial interface ((3G-SDI) | |
Data | |
Antarmuka fisik | Terminal sekrup standar industri |
Jenis data | Tally & Reverse RS485 |
Dukungan frekuensi/tingkat | Max. 115200bps untuk RS422 |
BER | < 10 ‰9 |
Listrik | |
Adaptor daya | DC 5V |
Konsumsi daya | <5W |
Indikator LED | |
SDI | Video SDI |
P/T | Sumber Daya |
Mesin | |
Dimensi (LxWxH) | 73 x 44 x 17 mm (TX) |
Berat badan | 75 g (TX) |
Casing | Kasus aluminium |
Opsi pemasangan | Desktop |
Lingkungan | |
Suhu Kerja | -20°C+70°C |
Suhu penyimpanan | -40°C+80°C |
Kelembaban Kerja | 0~95% |
MTBF | ≥100000 jam |

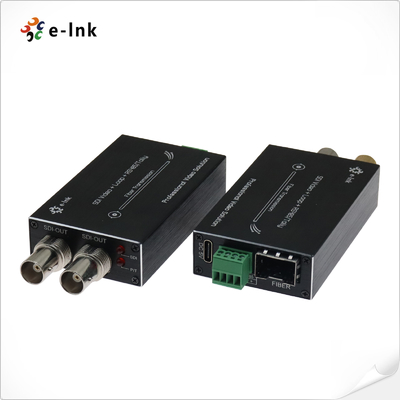

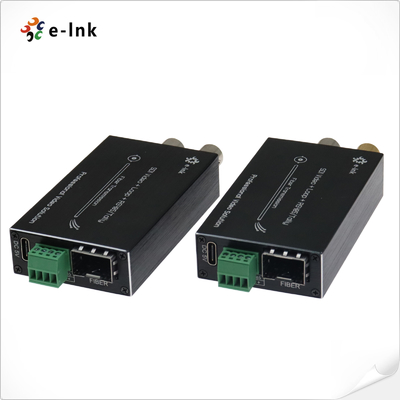

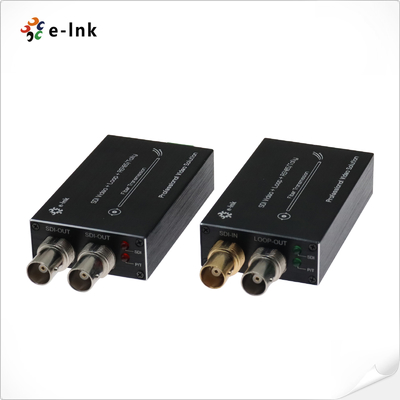

Antarmuka & LED
Informasi Pemesanan
Model | Deskripsi |
LNK-M3G-1V-MM | Jenis mini3G-SDIke Konverter Serat denganTally & Reverse RS485dan loop keluar,MMF, Konektor Serat LC500 meter, termasuk pemancar dan penerima, digunakan oleh pasangan |
LNK-M3G-1V-20 | Jenis mini3G-SDIke Konverter Serat denganTally & Reverse RS485dan loop keluar,SMF, Konektor Serat LC20KM, termasuk pemancar dan penerima, digunakan oleh pasangan |
LNK-M3G-1V-40 | Jenis mini3G-SDIke Konverter Serat denganTally & Reverse RS485dan loop keluar,SMF, Konektor Serat LC40KM, termasuk pemancar dan penerima, digunakan oleh pasangan |

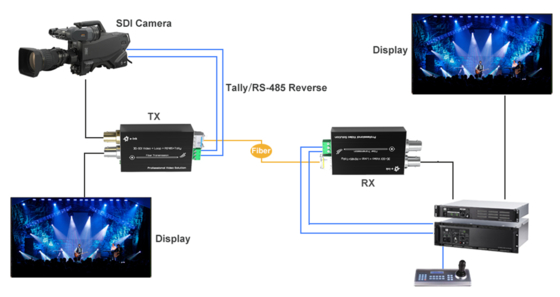

Aplikasi
