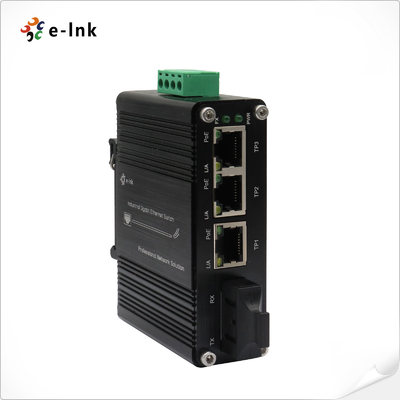

Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Ethernet Switch dengan 12 ~ 48VDC Input dan Voltage Booster
Gambaran umum
Seri LNK-IMC103GP adalah kompak namun kokoh tidak dikelola industri PoE + switch yang dirancang untuk
Pengembangan lingkungan yang keras Menggabungkan 3× 10/100/1000Base-T PoE+ port (802.3at, 30W/port)
dan 1 × 1000Base-X SC port serat, switch hemat ruang ini memberikan daya yang handal dan konektivitas
dalam kondisi ekstrim.
Fitur & Manfaat Utama:
✔ Solusi PoE+ kelas industri:
- 3 × Gigabit PoE port (sampai 30W masing-masing) untuk daya kamera IP / WAP
- Built-in booster tegangan mendukung luas 12-48VDC input range
- Ideal untuk instalasi tenaga surya/angin
✔ Desain yang keras:
- -40°C sampai +75°C
- Konstruksi tahan getaran/kejut
- 100% burn-in diuji untuk keandalan
✔ Konektivitas yang Sederhana:
- Port serat SC untuk koneksi jarak jauh yang tahan suara
- Plug-and-play operasi dengan negosiasi otomatis
- Pilihan pemasangan DIN-rail atau dinding
✔ Keandalan yang Disertifikasi:
- CE/FCC sesuai
- Perlindungan terhadap lonjakan (EN61000-6-2/4)
- Metal rumah untuk perisai EMI
Aplikasi yang ideal:
• Sistem pengawasan di luar ruangan bertenaga surya
• Infrastruktur transportasi (pemantauan pinggir jalan/tunnel)
• Pengembangan IoT industri jarak jauh
• Jaringan nirkabel lingkungan yang keras
Dengan kombinasi unik PoE +, konektivitas serat, dan input tegangan luas, LNK-IMC103GP
Seri menyediakan solusi hemat biaya, bebas pemeliharaan untuk jaringan tepi industri.
faktor bentuk kompak dan desain keras membuatnya sempurna untuk instalasi ruang terbatas di mana
Keandalan sangat penting.
Fitur
12~48VDC input daya jangkauan luas dengan fungsi power booster
Anggaran PoE hingga 90W (48VDC), Anggaran PoE 90W (24VDC), Anggaran PoE 60W (12VDC)
Dukungan Full/Half-duplex, Auto-negotiation
IEEE 802.3az Ethernet hemat energi (EEE)
Kasus Aluminium IP40

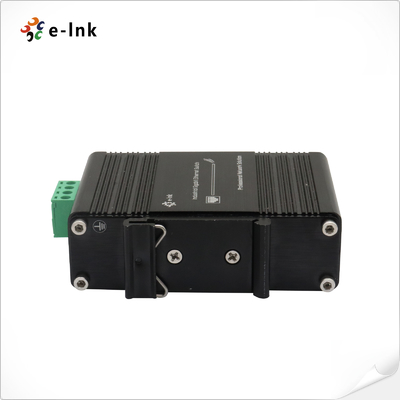

¢ Mendukung instalasi DIN-Rail & Wall-mount
-40°C sampai 75°C (-40°F sampai 167°F)

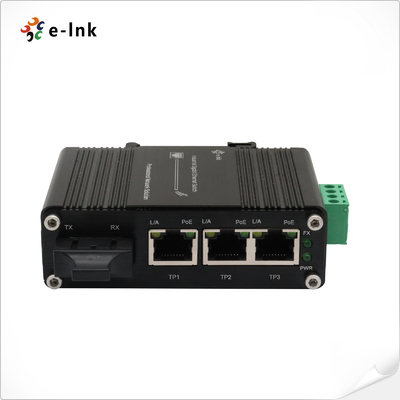

3 port 10/100/1000BASET RJ45 auto-MDI/MDI-X dengan IEEE 802.3at PoE+ Injector (Port-1 ke Port-3)
1 1000Base-X SC Port

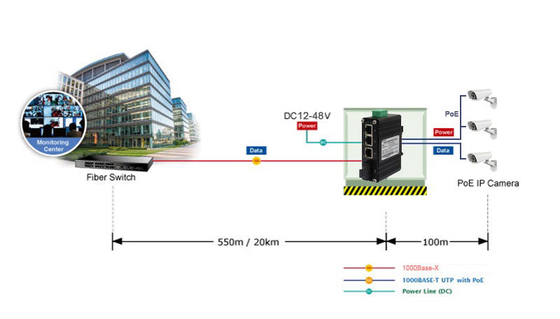

Aplikasi
Indeks Teknis
| Ethernet |
| Standar: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Kontrol Aliran Full-Duplex |
| IEEE 802.3az Ethernet hemat energi (EEE) |
| Jenis pengolahan: |
Penyimpanan dan Pembebasan |
| Kecepatan Filter Ke depan: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memori Buffer Paket: |
4 Mbit |
| Switch Fabric: |
12Gbps |
| Panjang paket maksimum: |
9K Bytes |
| Ukuran tabel alamat |
Alamat MAC 2K |
| Antarmuka |
| Konektor: |
3 x RJ45 dengan fungsi injektor PoE+ 802.3at (Port 1 sampai 3) |
| Pelabuhan optik: |
1 x SC 1000Base-X |
| PoE (Power over Ethernet) |
| Standar: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Pelabuhan: |
RJ45 |
| Penugasan Pin Daya |
4/5(+), 7/8(-) |
| Anggaran PoE: |
Sampai anggaran PoE 90 watt (48VDC), anggaran PoE 90 watt (24VDC), anggaran PoE 60 watt (12VDC) |
| Listrik dan Mekanik |
| Daya Masuk: |
12~48VDC, blok terminal 2-pin |
| Konsumsi daya: |
< 95W (Non-PoE < 6W) |
| Indikator LED: |
| PWR: |
Status Daya |
| L/A: |
Status Ethernet LINK |
| FX: |
Fiber LINK Status |
| PoE: |
Status PoE |
| Dimensi (WxDxH): |
95 x 70 x 30 mm |
| Berat: |
0.3kg |
| Casing: |
Kasus aluminium |
| Opsi pemasangan: |
DIN-Rail / Wall-mount |
| Lingkungan |
| Suhu operasi: |
-40°C sampai 75°C (-40°F sampai 167°F) |
| Suhu penyimpanan: |
-40°C sampai 85°C (-40°F sampai 185°F) |
| Kelembaban relatif: |
5% sampai 95% tidak kondensasi |
| MTBF |
> 200.000 jam |
| Persetujuan Peraturan |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Kelas A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Peningkatan)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informasi Pemesanan
| Model |
Deskripsi |
| LNK-IMC103GP |
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch dengan Input dan Voltage Booster 12~48VDC, SC Fiber Port, Multimode, Dual Fiber, 850nm, 550m |
| LNK-IMC103GP-20 |
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch dengan Input dan Voltage Booster 12~48VDC, SC Fiber Port, Mode Tunggal, Fiber Ganda, 1310nm, 20km |
| LNK-IMC103GPS-20A |
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch dengan 12 ~ 48VDC Input dan Voltage Booster, SC Fiber Port, Single Mode, Single Fiber, 1310nm TX/1550nm RX, 20km |
| LNK-IMC103GPS-20B |
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch dengan Input dan Voltage Booster 12 ~ 48VDC, Port Serat SC, Mode Tunggal, Serat Tunggal, 1550nm TX/1310nm RX, 20km |
| Opsi pemasangan |
️ DIN-Rail Bracket default dipasang; Wall Mount Bracket disertakan. |
| Pilihan Daya |
Sumber Daya 12 ~ 48VDC. Open Wire untuk Terminal Block |
| Suplai listrik harus dibeli secara terpisah. |
