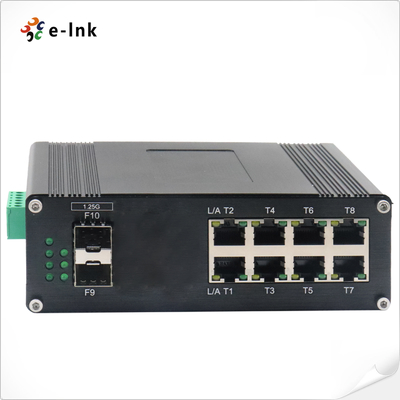

Sakelar Ethernet Terkelola L2+ 8-Port Gigabit + 2-Port SFP Industrial DIN-Rail
Ikhtisar
Seri ETH-IMC208M adalah sakelar Ethernet terkelola L2+ kelas industri dengan 8
port Gigabit RJ45 dan 2 slot Gigabit SFP, dirancang untuk jaringan yang andal dan aman di
lingkungan yang keras (-40°C hingga 80°C). Mendukung fitur Layer 2+ canggih termasuk
VLAN, QoS, IGMP, STP/RSTP/MSTP/ERPSv2, dan protokol keamanan yang komprehensif.
Dengan input daya berlebihan, casing aluminium IP40, dan manajemen mudah melalui USB-C,
Web, CLI, SNMP, dan Cloud/MQTT, sakelar ini ideal untuk aplikasi penting seperti
otomatisasi industri, pengawasan, dan jaringan telekomunikasi.
Fitur
8×10/100/1000Base-T RJ45 + 2×1000Base-X port uplink SFP
Port USB-C untuk manajemen yang disederhanakan, tidak perlu RS232
Redundansi canggih: STP/RSTP/MSTP/ERPSv2, Agregasi Tautan
Mendukung 4K VLAN, QinQ, IGMP Snooping, QoS dengan 8 antrian prioritas
Keamanan yang kuat: 802.1X, RADIUS, ACL, DHCP Snooping, perlindungan DDOS
Buffer 12M, bandwidth backplane 110Gbps, Jumbo Frame 9K
Casing aluminium IP40 yang kokoh, dudukan DIN-Rail, -40°C hingga 80°C
Input daya berlebihan ganda 12–48VDC dengan perlindungan
Indeks Teknis
|
Ethernet
|
|
Standar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Teruskan & Filtering Tingkat:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memori Buffer Paket:
|
12M bit
|
|
Jenis Pemrosesan:
|
Store-and-Forward
|
|
Bandwidth backplane
|
110Gbps
|
|
Panjang Paket Maks:
|
9K Bytes Jumbo Frame
|
|
Ukuran Tabel Alamat:
|
8K Alamat MAC
|
|
Antarmuka
|
|
Konektor:
|
W Maks x RJ45
|
|
RS485:
|
1 x RS485 (Opsional)
|
|
Port Optik:
|
Opsi SFP x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (untuk Manajemen)
|
|
Antarmuka Serial RS485 (Opsional)
|
|
Antarmuka fisik
|
Terminal sekrup 3-pin standar industri
|
|
Jenis data
|
1Ch RS485 Dua Arah
|
|
Sinyal RS-485
|
Data+, Data-, GND
|
|
Jarak saluran port serial (tembaga)
|
1000 meter
|
|
Laju baud
|
0 ~ 800kbps
|
|
LingkunganSuhu Operasi:
|
|
-40°C hingga 80°C (-40°F hingga 176°F)
|
Suhu Penyimpanan:
|
|
-40°C hingga 85°C (-40°F hingga 185°F)
|
Kelembaban Relatif:
|
|
5% hingga 95% non-kondensasi
|
MTBF
|
|
> 200.000 jam
|
Listrik dan Mekanik
|
|
Daya Masukan:
|
|
12~48
|
VDC,Fitur Layer 2+ Lanjutan Konsumsi Daya:
|
|
8
|
W MaksPerlindungan:
|
|
Kelebihan Beban Daya Masukan:
|
|
Dapat Direset Otomatis
|
Polaritas Terbalik:
|
|
Hadir
|
Sakelar DI
|
|
PSakelar DIP 4-digit
|
|
fungsiDIPFungsi
|
Pengaturan
|
SW 1
|
VLAN
|
|
ON - Diaktifkan
|
,
|
SW 3
|
Dicadangkan
|
|
ON - Diaktifkan
|
OFF - Dinonaktifkan
|
SW 3
|
Dicadangkan
|
|
ON - Dicadangkan
|
OFF - Dicadangkan
|
Indikator LED:
|
PWR:
|
|
ON - Dicadangkan
|
OFF - Dicadangkan
|
Indikator LED:
|
PWR:
|
|
Status Daya
|
|
Ethernet (Per Port):
|
Tautan/Aktivitas
|
|
Serat
|
:
|
|
Port Gigabit SFP: F9~F10Dimensi (PxLxT):
|
149
|
|
x
|
114 mm50 mmBerat: 0.
|
|
55
|
KgCasing:Aluminium
|
|
Casing
|
Opsi Pemasangan: Dudukan DIN-Rail
|
|
Fitur Perangkat Lunak
|
Protokol Redundansi
|
|
Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan
|
|
Dukungan Multicast
|
Mendukung IGMP Snooping V1/V2/V3
|
|
,
|
mendukung GMRP, GVMP,802.1QFitur Layer 2+ LanjutanMendukung IEEE 802.1Q 4K VLAN
|
|
,
|
mendukung QINQ, VLAN Ganda,Fitur Layer 2+ LanjutanSNTP
|
|
QOS
|
Pengalihan berbasis aliran
|
|
Pembatasan laju berbasis aliran
|
Penyaringan paket berbasis aliran
8*Antrian keluaran dari setiap port pemetaan prioritas 802.1p/DSCP
Diff-Serv QoS, Tanda/Keterangan Prioritas
Algoritma Penjadwalan Antrian (SP, WRR, SP+WRR)
ACL
Mengeluarkan ACL berbasis port
|
|
ACL berdasarkan port dan VLAN
|
Penyaringan paket L2 hingga L4, mencocokkan pesan 80 byte pertama.
Menyediakan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, Tujuan IP, Jenis Protokol IP, Port TCP/UDP, Rentang Port TCP/UDP, dan VLAN, dll
Pemeliharaan Diagnostik
Mendukung pencerminan port, Syslog, Ping
|
|
Fungsi Manajemen
|
Mendukung CLI, WEB, SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Manajemen Alarm
|
Mendukung output alarm relai 1 arah, RMON, TRAP
|
|
Keamanan
|
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Mendukung DHCP Snooping, Opsi 82
|
,
akses keamanan 802.1X,Fitur Layer 2+ LanjutanMendukung DDOS
,
pemfilteran/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARPFitur Layer 2+ LanjutanManajemen IPv4/IPv6
|
|
Rute Statis
|
Persetujuan Peraturan
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informasi Pemesanan
|
|
Model
|
Deskripsi
|
ETH-IMC
|
2
|
|
08MOpsi SFP+
|
2 -Port 1000X SFP Sakelar Ethernet TerkelolaOpsi SFP► Opsi SFP. Silakan pilih SFP Anda di Halaman Opsi SFP kami
|
|
► Modul SFP harus dibeli secara terpisah.
|
Opsi Pemasangan
|
|
► Braket DIN-Rail Default terpasang
|
|
Opsi Daya
|
► Catu Daya DIN-Rail. Kabel Terbuka untuk Blok Terminal.
|
|
► Catu Daya harus dibeli secara terpisah.
|
