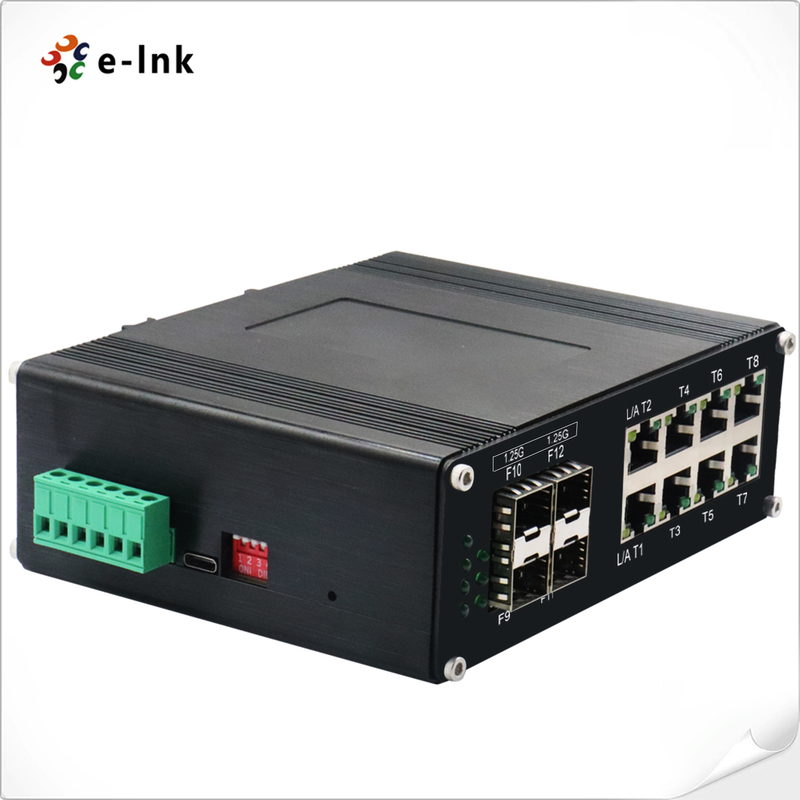

Sakelar Ethernet Managed Hardened L2+ 8-Port Gigabit + 4 SFP Industrial
Ikhtisar
ETH-IMC408M adalah sakelar terkelola L2+ kelas industri yang menampilkan 8 Gigabit Ethernet
port dan 4 port uplink Gigabit SFP. Dibangun dengan selungkup aluminium IP40, redundan
input daya, dan rentang operasi -40°C hingga 80°C, dirancang untuk menuntut
lingkungan seperti otomatisasi industri, transportasi cerdas, dan jaringan pengawasan.
Dengan fungsi VLAN, QoS, redundansi, dan keamanan tingkat lanjut, ditambah USB-C untuk penyederhanaan
manajemen, sakelar ini memastikan jaringan yang andal dan berkinerja tinggi dalam misi-kritis
aplikasi.
Fitur
8×10/100/1000Base-T RJ45 + 4×1000Base-X port SFP
Port USB-C untuk manajemen mudah, tidak memerlukan RS232
Sakelar DIP mendukung VLAN satu tombol dan Manajemen Ring
Bandwidth backplane 110Gbps dengan buffer paket 12Mbit
Mendukung Jumbo Frames hingga 9K Byte
Redundansi tingkat lanjut: STP/RSTP/MSTP/ERPSv2, Agregasi Tautan
Dukungan VLAN: 4K IEEE 802.1Q, QinQ, VLAN Ganda
QoS dengan penjadwalan 802.1p/DSCP, WRR, SP
Keamanan yang kuat: 802.1X, RADIUS, SSH, HTTPS, perlindungan DDOS
Mendukung IGMP Snooping, ACL, port mirroring, Syslog, Cloud/MQTT
Rumah aluminium IP40 yang kokoh dengan pemasangan DIN-Rail
Suhu pengoperasian yang luas: -40°C hingga 80°C, MTBF >200.000 jam
Input daya 12–48VDC yang berlebihan dengan perlindungan kelebihan beban & polaritas terbalik
Indeks Teknis
|
Ethernet
|
|
Standar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Teruskan & Filtering Tingkat:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memori Buffer Paket:
|
12M bit
|
|
Jenis Pemrosesan:
|
Simpan-dan-Teruskan
|
|
Bandwidth backplane
|
110Gbps
|
|
Panjang Paket Maks:
|
9K Byte Jumbo Frame
|
|
Ukuran Tabel Alamat:
|
8K Alamat MAC
|
|
Antarmuka
|
|
Konektor:
|
W Maks. x RJ45
|
|
RS485:
|
1 x RS485 (Opsional)
|
|
Port Optik:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (untuk Manajemen)
|
|
Antarmuka Serial RS485 (Opsional)
|
|
Antarmuka fisik
|
Terminal sekrup 3-pin standar industri
|
|
Jenis data
|
1Ch RS485 Dua Arah
|
|
Sinyal RS-485
|
Data +, Data-, GND
|
|
Jarak saluran port serial (tembaga)
|
1000 meter
|
|
Laju baud
|
0 ~ 800kbps
|
|
LingkunganSuhu Operasi:
|
|
-40°C hingga 80°C (-40°F hingga 176°F)
|
Suhu Penyimpanan:
|
|
-40°C hingga 85°C (-40°F hingga 185°F)
|
Kelembaban Relatif:
|
|
5% hingga 95% non-kondensasi
|
MTBF
|
|
> 200.000 jam
|
Listrik dan Mekanik
|
|
Daya Masukan:
|
|
12
|
~48VDC,Fitur Lapis 2+ Tingkat Lanjut Konsumsi Daya:
|
|
8
|
W Maks. Perlindungan:
|
|
Kelebihan Beban Masukan Daya:
|
|
Dapat Direset Otomatis
|
Polaritas Terbalik:
|
|
Hadir
|
SAK
|
|
Sakelar PSakelar DIP 4 digit
|
|
fungsiDIPFungsi
|
Pengaturan
|
SW 1
|
VLAN
|
|
AKTIF - Diaktifkan
|
,
|
SW 3
|
Dicadangkan
|
|
AKTIF - Diaktifkan
|
NONAKTIF - Dinonaktifkan
|
SW 3
|
Dicadangkan
|
|
AKTIF - Dicadangkan
|
NONAKTIF - Dicadangkan
|
Indikator LED:
|
PWR
|
|
AKTIF - Dicadangkan
|
NONAKTIF - Dicadangkan
|
Indikator LED:
|
PWR
|
|
Status Daya
|
|
Ethernet (Per Port):
|
Tautan/Aktivitas
|
|
Serat
|
:
|
|
Port Gigabit SFP: F9~F12Dimensi (PxLxT):
|
149
|
|
x
|
114 mm50 mmBerat: 0.
|
|
55
|
KgSelungkup:Aluminium
|
|
Kasus
|
Opsi Pemasangan: Pemasangan DIN-Rail
|
|
Fitur Perangkat Lunak
|
Protokol Redundansi
|
|
Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan
|
|
Dukungan Multicast
|
Mendukung IGMP Snooping V1/V2/V3
|
|
,
|
mendukung GMRP, GVMP,802.1QFitur Lapis 2+ Tingkat LanjutMendukung IEEE 802.1Q 4K VLAN
|
|
,
|
mendukung QINQ, VLAN Ganda,Fitur Lapis 2+ Tingkat LanjutSNTP
|
|
QOS
|
Pengalihan berbasis aliran
|
|
Pembatasan laju berbasis aliran
|
Penyaringan paket berbasis aliran
8*Antrean keluaran dari setiap port pemetaan prioritas 802.1p/DSCP
Diff-Serv QoS, Tanda/Keterangan Prioritas
Algoritma Penjadwalan Antrean (SP, WRR, SP+WRR)
ACL
Mengeluarkan ACL berbasis port
|
|
ACL berdasarkan port dan VLAN
|
Penyaringan paket L2 hingga L4, mencocokkan pesan 80 byte pertama.
Sediakan ACL berdasarkan MAC, Alamat MAC Tujuan, IP Sumber, IP Tujuan, Jenis Protokol IP, Port TCP/UDP, Rentang Port TCP/UDP, dan VLAN, dll
Pemeliharaan Diagnostik
Mendukung port mirroring, Syslog, Ping
|
|
Fungsi Manajemen
|
Mendukung CLI, WEB, SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Manajemen Alarm
|
Mendukung output alarm relai 1 arah, RMON, TRAP
|
|
Keamanan
|
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Mendukung DHCP Snooping, Opsi 82
|
,
akses keamanan 802.1X,Fitur Lapis 2+ Tingkat Lanjut Mendukung DDOS
,
pemfilteran/pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARPFitur Lapis 2+ Tingkat Lanjut Manajemen IPv4/IPv6
|
|
Rute Statis
|
Persetujuan Peraturan
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informasi Pemesanan
|
|
Model
|
Deskripsi
|
ETH-IMC408M
|
Sakelar Ethernet Terkelola L2+ 8-Port 10/100/1000T + 4-Port 1000X SFP Industrial
|
|
Opsi SFP
|
► Opsi SFP. Silakan pilih SFP Anda di Halaman Opsi SFP kami
|
|
► Modul SFP harus dibeli secara terpisah.
|
Opsi Pemasangan
|
|
► Braket DIN-Rail Default terpasang
|
|
Opsi Daya
|
► Catu Daya DIN-Rail. Kabel Terbuka untuk Blok Terminal.
|
|
► Catu Daya harus dibeli secara terpisah.
|
