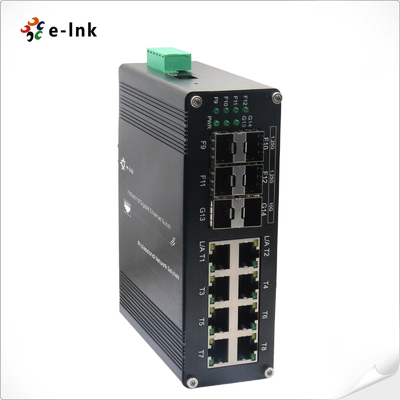

Industrial L2+ 8-Port Gigabit + 4 SFP + 2×10G SFP+ Managed Ethernet Switch
Gambaran umum
Seri ETH-IMC2408M adalahkompak industri L2 + dikelola Ethernet switchyang menampilkan
8 port RJ45 Gigabit, 4 slot SFP Gigabit, dan 2 uplink 10G SFP+ berkecepatan tinggi. Itu memberikan
kinerja kecepatan kabel dengan kapasitas switching 110Gbpsdan dukungan9K Jumbo
Bingkaiuntuk aplikasi yang menuntut.Port manajemen USB-Cmenyederhanakan pengaturan
dibandingkan dengan warisan RS232, sementara ruggedRumah aluminium IP40,-40°C sampai +80°C
rentang operasi, daninput daya DC yang berlebihanmemastikan keandalan dalam lingkungan yang keras.
Dengan fitur Layer 2+ canggih, protokol redundansi, dan keamanan yang kuat, itu ideal untuk
otomatisasi industri, energi, pengawasan, dan agregasi data tepi.
Fitur
8 × Gigabit RJ45 + 4 × 1G SFP + 2 × 10G SFP+ port uplink
10G SFP+ uplink berkecepatan tinggiuntuk agregasi dan jaringan tulang belakang
Port USB-C untuk manajemen cepat dan langsung (tidak diperlukan RS232)
Kinerja tinggi: Kapasitas switching 110Gbps, 9K Jumbo Frame
Perbaikan lanjutan: STP/RSTP/MSTP/ERPSv2, agregasi link
Keamanan yang kuat: SSH, HTTPS, 802.1X, RADIUS, pertahanan DoS/DDoS
VLAN, QoS, ACL, IGMP Snooping, VLAN ganda (QinQ)
Kelas industri: IP40 aluminium rumah, desain tanpa kipas
Suhu operasi luas: -40°C ~ +80°C, MTBF > 200.000 jam
DIN-Rail pemasangan, ringan faktor bentuk kompak (0,55kg)
Indeks Teknis
|
Ethernet
|
|
Standar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3ae 10GBase-R
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Ke depan&Filterdi Tingkat:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
1,488,000,000pps (10000Mbps)
|
|
Memori Buffer Paket:
|
12M bit
|
|
Jenis pengolahan:
|
Penyimpanan dan Pembebasan
|
|
Bandwidth latar belakang
|
110Gbps
|
|
Panjang paket maksimum:
|
9K Bytes Jumbo Frame
|
|
Ukuran tabel alamat:
|
8K Alamat MAC
|
|
Antarmuka
|
|
Konektor:
|
8 x RJ45
|
|
RS485:
|
1 x RS485 (Optional)
|
|
Pelabuhan optik:
|
4 x 1000Base-X SFP
2 x10GDasar-SR/ LR SFP+
|
|
USB- C:
|
1 x USB-C (untuk Manajemen)
|
|
RS485 Serial Interface (Optional)
|
|
Antarmuka fisik
|
Terminal sekrup 3 pin standar industri
|
|
Jenis data
|
1Ch RS485 Bi-Direction
|
|
Sinyal RS-485
|
Data+, Data-, GND
|
|
Jarak jalur pelabuhan seri (tembaga)
|
1000 meter
|
|
Tingkat Baud
|
0 ~ 800kbps
|
|
LingkunganNtal
|
|
Suhu operasi:
|
-40°C sampai 80°C (-40°F sampai 176°F)
|
|
Suhu penyimpanan:
|
-40°C sampai 85°C (-40°F sampai 185°F)
|
|
Kelembaban relatif:
|
5% sampai 95% tidak kondensasi
|
|
MTBF
|
> 200.000 jam
|
|
Listrik dan Mekanik
|
|
Daya Masuk:
|
12 ~ 48VDC, Daya redundant (Blok Terminal 6 pin)
|
|
Konsumsi daya:
|
8W Max.(PoE dalam penggunaan < 240W)
|
|
Perlindungan:
|
|
Pengecatan Daya Masuk:
|
Otomatis Reset
|
|
Kepolaritas terbalik:
|
Saat ini
|
|
DIP Switch
|
|
Saklar DIP 4 digitfungsiPeraturan
|
DIP
|
Fungsi
|
Pengaturan
|
|
SW 1
|
VLAN
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 2
|
Pengelolaan Cincin
|
ON - diaktifkan
|
OFF - cacat
|
|
SW 3
|
Dijamin
|
ON - Dilarang
|
OFF - Reserved
|
|
SW 4
|
Dijamin
|
ON - Dilarang
|
OFF - Reserved
|
|
Indikator LED:
|
|
PWR:
|
Status Daya
|
|
Ethernet (Per Port):
|
Hubungan/Kegiatan
|
|
Serat:
|
Gigabit SFP Port: F9~F12
|
|
10G SFP+ Port: F13, F14
|
|
Dimensi (WxDxH):
|
149 x114 x50 mm
|
|
Berat:
|
0.55Kilo
|
|
Casing:
|
Aluminium Kasus
|
|
Opsi pemasangan:
|
DIN-Rail mount
|
|
Fitur Software
|
|
Protokol Pemberhentian
|
Mendukung STP/RSTP/MSTP/ERPSv2, Pengumpulan Link
|
|
Dukungan Multicast
|
Dukungan IGMP Snooping V1/V2/V3,mendukung GMRP, GVMP,802.1Q
|
|
VLAN
|
Mendukung IEEE 802.1Q 4K VLAN,mendukung QINQ, Double VLAN,
|
|
Pengelolaan Waktu
|
SNTP
|
|
QOS
|
Pengalihan berdasarkan aliran
Pembatasan tingkat berdasarkan arus
Penyaringan paket berbasis aliran
8*Garis keluar dari setiap port 802.1p/DSCP pemetaan prioritas
Diff-Serv QoS, Prioritas Mark/Remarks
Algoritma Penjadwalan Antrian (SP, WRR, SP+WRR)
|
|
ACL
|
ACL Penerbit berbasis pelabuhan
ACL berbasis port dan VLAN
L2 ke L4 filter paket, mencocokkan 80 byte pertama pesan.
Memberikan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, IP Tujuan, Tipe Protokol IP, TCP / UDP Port, TCP / UDP Port Range, dan VLAN, dll
|
|
Pemeliharaan Diagnostik
|
Dukungan port mirroring, Syslog, Ping
|
|
Fungsi Manajemen
|
Dukungan CLI, WEB, SNMPv1/v2/v3, Telnet server untuk manajemen, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
|
|
Manajemen Alarm
|
Dukungan satu arah relay alarm output, RMON, TRAP
|
|
Keamanan
|
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Mendukung DHCP Snooping, Opsi 82,802.1X akses keamanan,
Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL,
Dukungan DDOS,penyaringan / pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi port, batas kecepatan pesan ARP
|
|
Fitur Layer 2+ Lanjutan
|
Manajemen IPv4/IPv6
Jalur statis
|
|
Persetujuan Peraturan
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Peningkatan)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informasi Pemesanan
|
Model
|
Deskripsi
|
|
ETH-IMC2408M
|
Industri L2+ 8-Port 10/100/1000T + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch
|
|
Opsi SFP
|
Pilih SFP Anda di halaman SFP Options kami
|
|
Modul SFP harus dibeli secara terpisah.
|
|
Opsi pemasangan
|
► Default DIN-Rail Bracket installed
|
|
Pilihan Daya
|
DIN-Rail Power Supply. Open Wire untuk Terminal Block
|
|
Suplai listrik harus dibeli secara terpisah.
|
