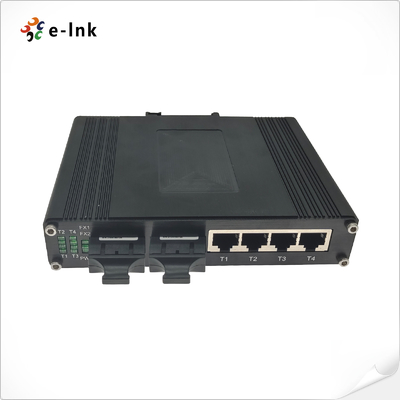

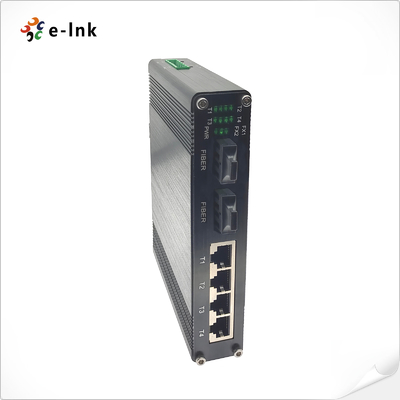

Sakelar Ethernet 4-Port 10/100T + 2-Port 100FX Industri dengan Daya Redundan
Ikhtisar
The LNK-IMC204 adalah sakelar Ethernet industri
4-Port 10/100Base-T + 2-Port 100Base-FX
yang diperkeras, menyediakan transmisi data yang andal di lingkungan yang keras. Setiap port RJ45 mendukung Full/Half duplex, Auto MDI/MDIX, sementara port serat optik mendukung
modul SFP, SC, FC, atau ST mode tunggal atau multi-mode. Dengan
input daya DC redundan, opsi DIN-Rail dan pemasangan di dinding, dan rentang operasi yang luas -40°C hingga 80°C, sakelar ini ideal untuk

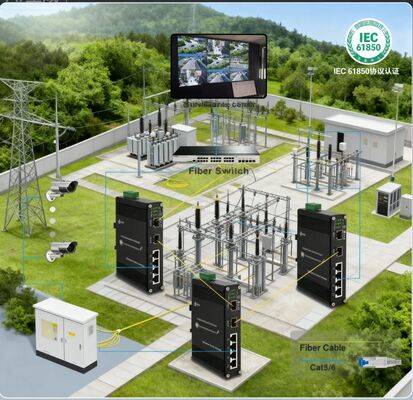

kamera IP, titik akses nirkabel, dan jaringan otomatisasi industri
di seluruh
lokasi
terpencil.Fitur
4× port RJ45 10/100Base-T dengan dukungan auto MDI/MDIX, full/half-duplex
2× port serat optik 100Base-FX (SFP/SC/FC/ST opsional)Mendukung IEEE802.3x Flow Control
dan Energy Efficient Ethernet (EEE)
Input daya 12~58VDC redundan
dengan proteksi kelebihan beban dan polaritas terbalikPemasangan DIN-Rail atau di dinding
Suhu operasi yang luas: -40°C ~ 80°C
MTBF > 200.000 jam untuk keandalan jangka panjang
Pengalihan simpan-dan-teruskan dengan buffer paket 512K dan 1024 alamat MAC
Rumah logam yang ringkas untuk ketahanan industri
Indikator LED untuk daya, tautan/aktivitas Ethernet, dan status serat optik
Sertifikasi kepatuhan EMC & keselamatan
|
(EN55022, EN55024, seri IEC 61000-4)
|
|
Indeks Teknis
|
Ethernet
|
|
Standar:
|
|
IEEE802.1 10Base-T, IEEE802.3u 100Base-TX
|
|
IEEE802.3 100Base-FX
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)IEEE802.3X Flow ControlTeruskan & Filter
|
ing
|
|
Laju:
|
|
14.880pps (10Mbps)
|
148.800pps (100Mbps) Memori Buffer Paket:
|
|
512K
|
bit
|
|
Jenis Pemrosesan:
|
Simpan-dan-Teruskan Ukuran Tabel Alamat:
|
|
1024
|
|
Alamat MAC
|
LNK-IMC204-SFP Konektor:
|
|
4
|
x RJ45 Port Optik: 2
|
|
x 100Base-X
|
|
(SFP, SC, FC, ST Opsional)
|
Lingkungan
|
|
Suhu Operasi:
|
-40°C hingga 80°C (-40°F hingga 176°F)
|
|
Suhu Penyimpanan:
|
-40°C hingga 85°C (-40°F hingga 185°F)
|
|
Kelembaban Relatif:
|
5% hingga 95% non-kondensasi
|
|
MTBF
|
|
> 200.000 jam
|
Listrik dan MekanikDaya Masukan:12~58 VDC
|
|
,
|
Daya Redundan (Blok Terminal 6-pin)
|
|
Konsumsi Daya:
|
|
5W Maks.
|
Perlindungan:
|
|
Kelebihan Beban Input Daya:
|
Dapat Direset Otomatis
|
|
Polaritas Terbalik:
|
|
Hadir
|
Indikator LED:
|
|
Daya:
|
Status Daya1, Daya2
|
|
Ethernet (Per Port):Tautan/Aktivitas
|
Port Serat Optik
|
|
:
|
FX1, FX2 x 150 x 115 x
|
|
30
|
mmBerat:0.
|
|
5
|
Kg
|
|
Casing:
|
Casing Logam
|
|
Opsi Pemasangan:
|
|
DIN-Rail / Pemasangan di Dinding
|
|
Persetujuan Peraturan
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
IEC 61000-4-6: 2013 (CS)
|
IEC 61000-4-8: 2009 (PFMF)
|
Informasi Pemesanan
|
|
ModelDeskripsi
|
Serat Optik, Mode Tunggal, Serat Tunggal, SC, 20KM LNK-IMC204F-20Industri4100 Base-TX
|
|
+ 2-port 100BASE-FX
|
Serat Optik, Mode Tunggal, Serat Tunggal, SC, 20KM LNK-IMC204F-20Industri4100 Base-TX
|
|
+ 2-port 100BASE-FX
|
Serat Optik, Mode Tunggal, Serat Tunggal, SC, 20KM LNK-IMC204F-20Industri4100 Base-TX
|
|
+ 2-port 100BASE-FX
|
Serat Optik, Mode Tunggal, Serat Tunggal, SC, 20KM LNK-IMC204F-20Industri4100 Base-TX
|
|
+ 2-port 100BASE-FX
|
Serat Optik, Mode Tunggal, Serat Tunggal, FC, 20KMLNK-IMC204-SFPIndustri 4-port 10/100BASE-T + 1-port 10
|
|
0
|
BASE SFP Sakelar Ethernet
|
|
Opsi Pemasangan
|
► Braket DIN-Rail Default terpasang; Braket Pemasangan di Dinding disertakan.1► 24W/1A
|
|
Catu Daya DIN-Rail 24
|
VDC. Kabel Terbuka untuk Blok Terminal.
► Catu Daya harus dibeli secara terpisah.
