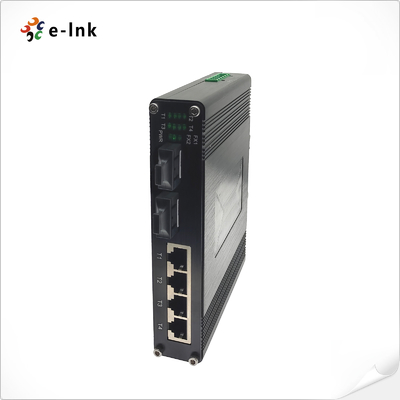

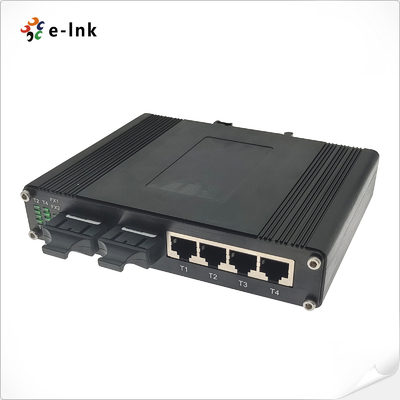

Industrial 4-Port Gigabit RJ45 + 2-Port Gigabit Fiber Ethernet Switch Daya Redundant
Gambaran umum
LNK-IMC204G adalah 4-Port keras 10/100/1000Base-TX + 2-Port 1000Base-FX
switch Ethernet industri yang dirancang untuk transmisi data berkecepatan tinggi yang dapat diandalkan di lingkungan yang keras
RJ45 port mendukung negosiasi otomatis, penuh / setengah duplex, dan otomatis MDI / MDIX,
sementara port serat mendukung modul SFP, SC, FC, atau ST mode tunggal atau multi.
input daya 12 ~ 58VDC yang berlebihan, pilihan DIN-Rail dan wall-mount, dan operasi
kisaran suhu dari -40 ° C sampai 80 ° C, saklar ini ideal untuk kamera IP, akses nirkabel
dan integrasi jaringan industri di seluruh lokasi terpencil.
Fitur
4× Gigabit RJ45 port dengan otomatis MDI / MDIX dan full / half-duplex dukungan
2 × 1000Base-X port serat (SFP/SC/FC/ST opsional)
Mendukung IEEE802.3x Flow Control dan Energy Efficient Ethernet (EEE)
Masukan daya 12 ~ 58VDC yang berlebihan dengan overload dan perlindungan polaritas terbalik
DIN-Rail atau instalasi wall-mount
Suhu operasi luas: -40°C ~ 80°C
Storage-and-forward switching dengan buffer paket 1Mbit dan 2048 alamat MAC
Kasus aluminium kelas industri yang kompak
Indikator LED untuk daya, Ethernet link/aktivitas, dan status serat
Sertifikat EMC & keselamatan (EN55022, EN55024, seri IEC 61000-4)
Indeks Teknis
|
Ethernet
|
|
Standar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Ethernet hemat energi (EEE)
|
|
IEEE802.3x Kontrol Aliran
|
|
Ke depan&Filterdi Tingkat:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memori Buffer Paket:
|
1M bit
|
|
Jenis pengolahan:
|
Penyimpanan dan Pembebasan
|
|
Ukuran tabel alamat:
|
2048 Alamat MAC
|
|
Antarmuka
|
|
Konektor:
|
4 x RJ45
|
|
Pelabuhan optik:
|
2 x 1000Base-FX (SFP, SC, FC, ST Opsional)
|
|
Lingkungan
|
|
Suhu operasi:
|
-40°C sampai 80°C (-40°F sampai 176°F)
|
|
Suhu penyimpanan:
|
-40°C sampai 85°C (-40°F sampai 185°F)
|
|
Kelembaban relatif:
|
5% sampai 95% tidak kondensasi
|
|
MTBF
|
> 200.000 jam
|
|
Listrik dan Mekanik
|
|
Daya Masuk:
|
12 ~ 58VDC , Daya redundant (Blok Terminal 6 pin)
|
|
Konsumsi daya:
|
5W Max.
|
|
Perlindungan:
|
|
Pengecatan Daya Masuk:
|
Otomatis Reset
|
|
Kepolaritas terbalik:
|
Saat ini
|
|
Indikator LED:
|
|
Daya:
|
Status Power1, Power2
|
|
Ethernet ((Per Port):
|
Hubungan/Kegiatan
|
|
Pelabuhan Serat:
|
FX1, FX2
|
|
Dimensi (WxDxH):
|
150 x115 x30 mm
|
|
Berat:
|
0.5Kilo
|
|
Casing:
|
Kasus aluminium
|
|
Opsi pemasangan:
|
DIN-Rail / Wall-mount
|
|
Persetujuan Peraturan
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Kelas A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Peningkatan)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informasi Pemesanan
|
Model
|
Deskripsi
|
|
LNK-IMC204G
|
Industri Ethernet Switch: 4-Port 10/100/1000Base-TX+ 2-port 1000BASE-FX Serat, Multimode, Serat ganda, SC,550m
|
|
LNK-IMC204G-20
|
Industri Ethernet Switch: 4-Port 10/100/1000Base-TX+ 2-port 1000BASE-FX Serat, mode tunggal, serat ganda, SC, 20KM
|
|
LNK-IMC204GS-20
|
Industri Ethernet Switch: 4-Port 10/100/1000Base-TX+ 2-port 1000BASE-FX Serat, Mode Tunggal, Serat Tunggal, SC, 20km
|
|
LNK-IMC204GF-20
|
Industri Ethernet Switch: 4-Port 10/100/1000Base-TX+ 2-port 1000BASE-FX Serat, Tunggal Mode, Serat Tunggal, FC, 20KM
|
|
LNK-IMC204G-SFP
|
Industri4-port 10/100/1000BASE-T + 1-port 1000BASE SFP Ethernet Switch
|
|
Opsi pemasangan
|
️ DIN-Rail Bracket default dipasang; Wall Mount Bracket disertakan.
|
|
Pilihan Daya
|
️24W/1A24VDC DIN-Rail Power Supply, kabel terbuka untuk blok terminal.
|
|
Suplai listrik harus dibeli secara terpisah.
|
