Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Antarmuka Serat: | Simpleks LC | Jarak Transmisi: | 20KM |
|---|---|---|---|
| Panjang gelombang: | 1310nm/1490nm//1550nm | Suhu operasi: | -20℃～+70℃ |
| Dimensi (PxLxT): | 85x70x30mm | Berat badan: | 1.1KG/pasang |
| Menyoroti: | 1 Ch 100M Ethernet Fiber Extender,1 Ch BIDI RS422 Fiber Extender |
||
1Ch BIDI 3G-SDI Video + 2Ch Kembali Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Kembali Tally + 1Ch Kembali Analog Tri-level Syncmelalui Fiber Extender
SDI Fiber ExtenderKeuntungan
1Ch BIDI 3G-SDI Video + 2Ch Kebelakang Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Kebelakang Tally + 1Ch Kebelakang Analog Tri-level Syn melalui satu serat
Kompatibel dengan HD-SDI, SD-SDI, DVB-AST
Bandwidth berkisar dari 19,4Mb/s hingga 2,97Gb/s
SMPTE 424M (2.97Gb/s) pemulihan jam
- Mendukung semua standar populer untuk transportasi video digital seperti SMPTE 424M, SMPTE 292M, dan SMPTE 259M, SMPTE 297M yang bekerja pada 3G-SDI, HD-SDI, SD-SDI, ASI masing-masing
Sistem CWDM bawaan, modul SFP untuk setiap jalur
Dukungan pengimbangi kabel otomatis berdasarkan kecepatan data yang terdeteksi
Indikator status LED memantau parameter kritis
SDI Fiber Extender Indeks Teknis
| Video 3G-SDI | |
| Antarmuka video | BNC |
| Impedansi input/output video | 75Ω |
| Tegangan input/output video | Tipikal:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Video Bit Rate | Max 3.2Gb/s |
| Peningkatan diferensial (10%~90% APL) | < 1% |
| Standar SDI video | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Pemetaan ((3G-SDI) | |
| SMPTE424M 3Gb/s serial interface ((3G-SDI) | |
| Masukan video | 1Ch SDI IN + 1Ch SDI OUT pada TX |
| Video Output | 1Ch SDI IN + 1Ch SDI OUT pada RX |
| Asuara | |
| Antarmuka audio | 3.5mm Jack |
| Format audio | @48KHz |
| Masukan audio | 1Ch Audio IN atau 1Ch Mic + 1Ch Audio OUT pada TX |
| Output audio | 1Ch Audio IN atau 1Ch Mic + 1Ch Audio OUT pada RX |
| Data berurutan RS422/485 | |
| Antarmuka fisik | Terminal sekrup standar industri |
| Jenis data | RS422/RS485 Dua arah |
| Dukungan frekuensi/tingkat |
Max. 115200bps untuk RS422 Max. 115200bps untuk RS485 |
| BER | < 10 ¢ 9 |
| Talias | |
| Antarmuka Tally | Terminal sekrup standar industri |
| Jenis beban LED | Dapat mengemudi indikator LED langsung |
| Masukan penghitungan | Tally-2+; Tally-2 - |
| Hasil penghitungan | Tally-1+; Tally-1 - |
| Ethernet | |
| Antarmuka | 1 x 10/100BASE-TX RJ45 |
| Modus kerja | Negosiasi otomatis secara default |
| Sync Tiga Tingkat Analog | |
| Antarmuka Sinkronisasi | 75Ω BNC |
| Sinkronisasi | Analog black burst / SDTV dua tingkat / HDTV tiga tingkat |
| Sinyal | SMPTE ST 274, ST 276 |
| Kembali Kerugian | 46.5 dB sampai 10 MHz |
| Input | 1Ch Sync IN + 1Ch Sync OUT pada TX |
| Output | 1Ch Sync IN + 1Ch Sync OUT pada RX |
| Listrik | |
| Input daya | DC12V 1A |
| Konsumsi daya | < 6W |
| Mesin | |
| Casing | Kasus aluminium |
| Opsi pemasangan | Wall-mount atau Desktop |
Konverter Media Ethernet IndustriGambaran umum

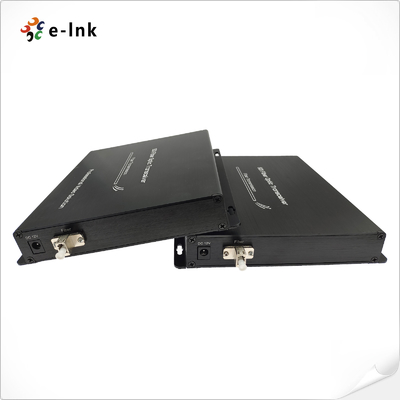

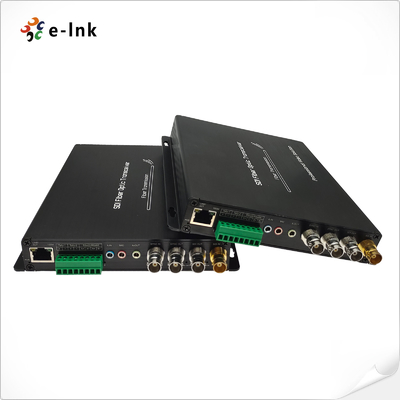

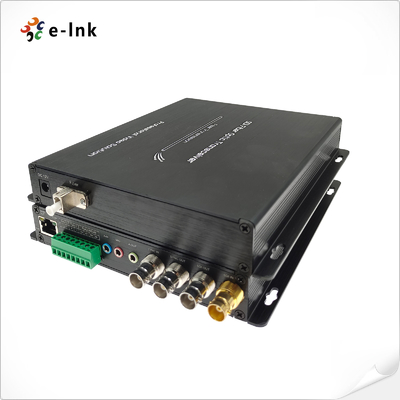

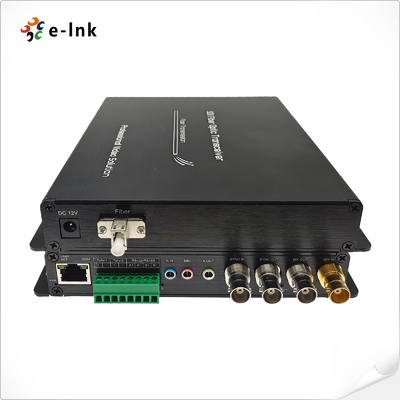

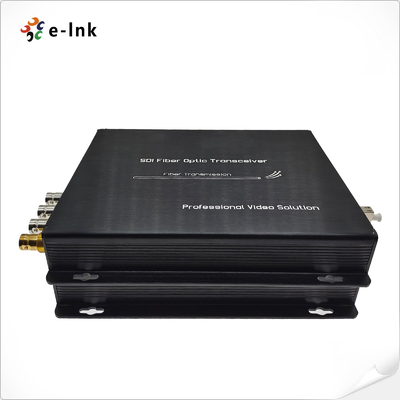

E-link LNK-3G2V2BA2D1E1T1S 3G-SDI fiber extender menyediakan transmisi 1Ch BIDI 3G-SDI Video, 2Ch Backward Analog Audio, 1Ch BIDI RS422, 1Ch 100M Ethernet,1Ch Kembali Tally dan 1Ch Kembali Analog Tri-level Sync melalui Konverter Serat, termasuk 1 pemancar & 1 penerima, digunakan oleh pasangan kabel optik mode tunggal.Konverter serat optik 3G-SDI ini memungkinkan kinerja optik yang tinggi dan pemrosesan video HD yang cemerlang dalam waktu nyata. Antarmuka IP dapat secara dramatis meningkatkan skalabilitas dan kompatibilitas dengan semua sistem jaringan high-end modern.
Informasi Pemesanan
| Model | Deskripsi |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync over Fiber Converter, SMF, LC, 20KM,termasuk 1 pemancar & 1 penerima, digunakan oleh pasangan |
