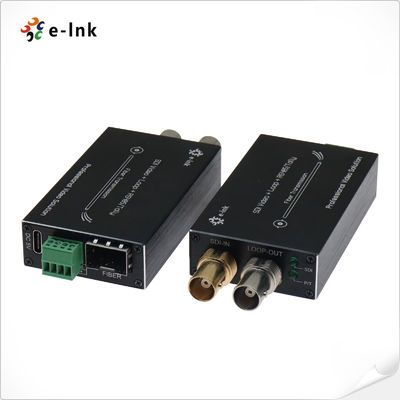

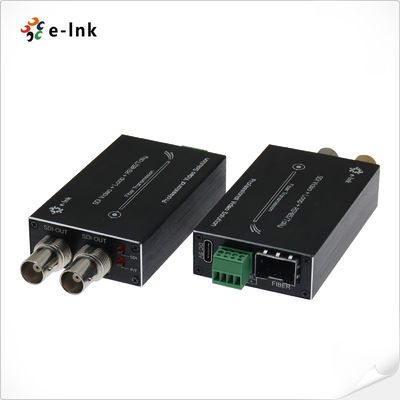

Konverter Fiber 3G-SDI tipe Mini dengan Tally & Reverse RS485
Ikhtisar Konverter Fiber 3G-SDI Mini
Konverter fiber 3G/HD-SDI mini mendukung 1 saluran video 3G/HD-SDI (dengan audio tertanam), sinyal Tally, dan transmisi sinyal RS485 terbalik melalui serat optik, serta dapat mengeluarkan sinyal pemantauan lokal melalui loop 3G/HD-SDI. Konverter fiber video E-link 3G/HD-SDI mencakup pemancar dan penerima, mendukung transmisi sinyal 1080P 3G/HD-SDI.
Fitur Konverter Fiber 3G-SDI Mini
► Setiap saluran mencakup 8-saluran audio tertanam;
► Penyeimbangan kabel otomatis, digunakan untuk semua laju di bawah 3.2 Gb/s (Belden 1694A);
► Reclocking otomatis 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Kompatibel langsung dengan sistem kamera SDI
► Kemampuan transmisi jarak jauh hingga 80 km
► Hot swap dan hot plug;
► Tangani semua pola Patologis, transmisi tingkat siaran non-kompresi digital penuh;
► Indikasi Status LED untuk memantau kondisi kerja;
► Rentang dinamis optik super dan bebas penyesuaian;
► Panjang gelombang CWDM 1470~1610nm opsional;
► Rentang suhu ultra-lebar tingkat industri (-20℃~+70℃), dapat beradaptasi dengan berbagai lingkungan;
Indeks Teknis Konverter Fiber 3G-SDI Mini
| Antarmuka Optik Fiber |
| Antarmuka Fiber |
Simplex LC |
| Jarak transmisi |
550m-20Km |
| Panjang gelombang |
1310nm/1550nm |
| Video |
| Antarmuka video |
BNC |
| Impedansi input/output video |
75Ω |
| Tegangan input/output video |
Khas:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Laju Bit Video |
Maks 3.2Gb/s |
| Penguatan diferensial (10%～90% APL) |
<1% |
| Dukungan format SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Standar SDI video |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Pemetaan(3G-SDI) |
| Antarmuka serial SMPTE424M 3Gb/s(3G-SDI) |
| Data |
| Antarmuka fisik |
Terminal sekrup standar industri |
| Jenis data |
Tally & Reverse RS485 |
| Dukungan Frekuensi/Laju |
Maks. 115200bps untuk RS422
Maks. 57600bps untuk RS485
|
| BER |
<10ˉ9 |
| Elektrik |
| Adaptor daya |
DC 5V |
| Konsumsi daya |
<5W |
| Indikator LED |
| SDI |
Video SDI |
| P/T |
Catu Daya |
| Mekanik |
| Dimensi (PxLxT) |
73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (Paket)
|
| Berat |
75g (TX)
75g (RX)
450g (Paket)
|
| Casing |
Casing Aluminium |
| Opsi Pemasangan |
Desktop |
| Lingkungan |
| Suhu Kerja |
-20℃～+70℃ |
| Suhu Penyimpanan |
-40℃～+80℃ |
| Kelembaban Kerja |
0~95% |
| MTBF |
≥100000 jam |
Antarmuka & LED Konverter Fiber 3G-SDI Mini
Informasi Pemesanan Konverter Fiber 3G-SDI Mini
| Model |
Deskripsi |
| LNK-M3G-1V-MM |
Tipe Mini3G-SDI ke Konverter Fiber dengan Tally & Reverse RS485 dan loop out, MMF, Konektor Fiber LC 500 meter, termasuk Pemancar dan Penerima, digunakan berpasangan |
| LNK-M3G-1V-20 |
Tipe Mini3G-SDI ke Konverter Fiber dengan Tally & Reverse RS485 dan loop out, SMF, Konektor Fiber LC 20KM, termasuk Pemancar dan Penerima, digunakan berpasangan |
| LNK-M3G-1V-40 |
Tipe Mini3G-SDI ke Konverter Fiber dengan Tally & Reverse RS485 dan loop out, SMF, Konektor Fiber LC 40KM, termasuk Pemancar dan Penerima, digunakan berpasangan |
Aplikasi Konverter Fiber 3G-SDI Mini
Kebijakan Purna Jual dan Garansi
Terdiri dari layanan pelanggan online dan layanan pelanggan telepon, menyediakan konsultasi produk,
dukungan teknis jarak jauh, layanan pemeliharaan dan penerimaan.
Kebijakan Layanan: Penggantian tiga bulan dan garansi tiga tahun.
Penggantian: Dalam waktu tiga bulan setelah pembelian serangkaian produk, setelah pengujian kegagalan produk oleh teknisi dan kerusakan buatan manusia
yang disebabkan oleh bencana non-alam, pembeli dapat langsung pergi ke tempat pembelian untuk mengganti jenis produk yang sama.
Atau produk dengan kinerja yang sebanding. Jika tidak ada masalah dalam pengujian produk, sampel asli akan dikembalikan.
Garansi: Kerusakan buatan manusia yang disebabkan oleh bencana non-alam, masa garansi gratis perusahaan kami adalah 1 tahun.
[Keadaan berikut tidak termasuk dalam lingkup penggantian dan pemeliharaan gratis]
1. Kerusakan yang disebabkan oleh pengoperasian dan pemeliharaan yang tidak sesuai dengan petunjuk dalam manual produk.
2. Kerusakan yang disebabkan oleh faktor manusia, seperti input tegangan yang tidak tepat, masuknya air, dan kerusakan.
3. Kerusakan pada produk yang disebabkan oleh bencana alam, seperti petir, gempa bumi, kebakaran, dll.
3. Perubahan yang tidak sah terhadap pengaturan inheren atau perbaikan tanpa izin perusahaan.
4. Produk di luar lingkup pemeliharaan gratis.
5. Kerusakan yang disebabkan oleh transportasi, pemuatan, dan pembongkaran selama perbaikan yang dikirim oleh pelanggan.
6. Kode batang produk atau model pada kartu garansi produk tidak sesuai dengan produk itu sendiri.
7. Kegagalan atau kerusakan yang disebabkan oleh masalah non-produk lainnya seperti desain, teknologi, manufaktur, dan kualitas.
