HD-SDI ke Konverter Serat
Fitur HD-SDI ke Konverter Serat
1. Advanced Multi-Channel Audio & Video Transmisi
Konverter ini secara efisien menangani video HD-SDI 1-saluran dengan audio tertanam 8-saluran per aliran SDI.Ini mengirimkan konten kualitas siaran dan data kontrol bidirectional RS422/485 melalui serat optik, menggunakan transmisi non-kompresi digital penuh untuk memastikan integritas dan kompatibilitas sinyal tingkat penyiaran profesional.
2. Pengelolaan Integritas Sinyal Otomatis
Dilengkapi dengan fitur cerdas termasuk penyeimbang kabel otomatis dan reclocking otomatis (270Mbps-1.48Gbps).mengkompensasi kehilangan kabel dan jitter untuk menjamin transmisi video dan data yang utuh tanpa penyesuaian manual.
3Jarak Transmisi dan Fleksibilitas
Dirancang untuk aplikasi jarak jauh, mendukung transmisi yang dapat diandalkan dari setidaknya 10 km (6,2 mil) hingga 80 km.Ini mengintegrasikan teknik serat optik WDM / CWDM / DWDM dan kemampuan serat optik 1000M, menawarkan bandwidth yang dapat diskalakan untuk peningkatan jaringan di masa depan dan integrasi yang mudah ke dalam infrastruktur yang ada.
4Operasi Industri Keandalan Tinggi
Dibangun untuk lingkungan yang menuntut dengan input daya blok terminal dan dukungan untuk hot swapping / plugging.Ini memiliki kisaran suhu operasi yang sangat luas (-40 °C sampai +85 °C) dan teknik pelapis permukaan canggih, memastikan kinerja yang kuat dan daya tahan dalam berbagai kondisi yang keras.
5. Integrasi Sistem Langsung & Optik Enhanced

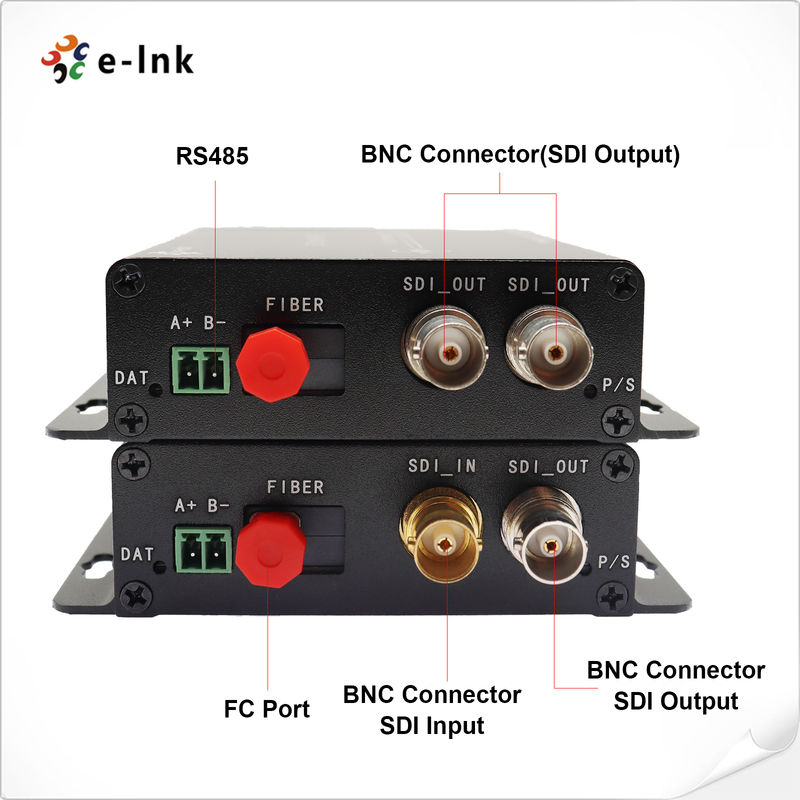

Integrasi dengan sistem kamera HD-SDI melalui input SDI, output serat FC, dan monitor loop SDI lokal.memungkinkan penyebaran plug-and-play tanpa penyesuaian pra-penggunaan, menjadikannya solusi yang ideal, ramah pemeliharaan untuk perluasan sistem segera.
Aplikasi HD-SDI ke Konverter Serat
1.High-Definition Broadcast & Live Production Links
Ideal untukkontribusi penyiarandanStudio-to-transmitter (STL) link, mengangkutSinyal HD-SDI dengan audio tertanammemberikanbebas getaran,Transmisi video yang tidak dikompresiuntukproduksi acara langsung,Van OB, danpusat penyiaran jarak jauh, memastikanintegritas sinyaldanakurasi waktu.
2. CCTV jarak jauh & Sistem Pengawasan Keamanan
Digunakan dikeamanan perimeter skala besardanjaringan pengawasan di seluruh kota. MemperpanjangMasukan kamera HD-SDIdari lokasi terpencil sepertiBandara,pelabuhan, daninfrastruktur kritisKe pusatstasiun pemantauanselesai.serat mode tunggal, menghilangkanInterferensi EMI/RFIdan memungkinkanpemantauan real-timehingga 80 km.
3. Manajemen Lalu Lintas & Sistem Transportasi Cerdas (ITS)
DukunganTransmisi video definisi tinggidalampusat kontrol lalu lintasdanJaringan ITS. Digunakan untukPengakuan plat nomor (LPR),pemantauan aliran lalu lintas, danSistem deteksi insidendi sepanjang jalan raya dan terowongan, menyediakan konektivitas jarak jauh yang stabil untukKamera lalu lintas HD-SDIdengankontrol data dua arah.
4. Distribusi sinyal profesional A / V & Large-Scene
Memungkinkanekstensi sinyaldalamstadion,pusat konvensi, danRuang Komando & Kontrol. Mendistribusikanmulti-channel video HD dengan audio tertanamdaripemutar produksiuntukdinding tampilanatauproyektordi atas serat, mendukunglow-latency,high-fidelityIntegrasi A/V dalam instalasi yang kompleks.
5. Industri & lingkungan keras Video pemantauan
Dirancang untukaplikasi video lingkungan ekstrimdalamfasilitas minyak & gas,pembangkit listrik, danoperasi pertambangan. ItuPerumahan kelas industridantoleransi suhu yang luasmemastikan operasi yang dapat diandalkanpemantauan proses,pemeriksaan keselamatan, danvisualisasi jarak jauhdi manakebisingan listrikdanekstrim suhuhadir.
HD-SDI ke Konverter Serat Ringkasan

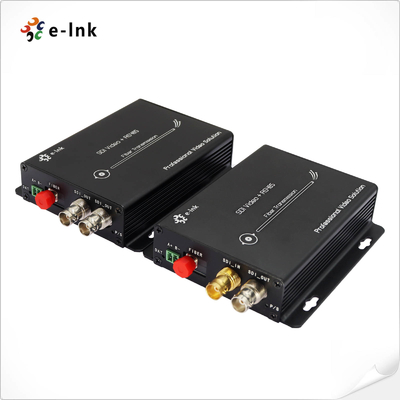

Seri LNK-HD-110 adalah kelas profesional, saluran tunggalKonverter serat optik HD-SDIdirancang untuk pengawasan video definisi tinggi dan aplikasi penyiaran.sinyal video HD-SDI audio tertanamdanKontrol dua arah RS422/RS485data melalui kabel serat optik mode tunggal atau multi-mode, memastikan integritas sinyal jarak jauh tanpa kerugian.

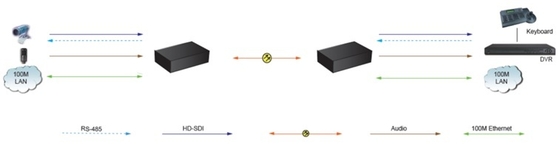

Dengan built-in HD-SDIoutput lingkaranuntuk pemantauan video lokal, set konverter ini mencakup pasangan pemancar dan penerima khusus, menyediakan tautan titik-ke-titik lengkap untuk transportasi video penting.Dirancang untuk menghilangkan gangguan elektromagnetik (EMI) dan degradasi sinyal yang umum dalam sistem berbasis tembaga, itu memberikan murni, kualitas video yang tidak dikompresi untuk operasi misi-kritis.
Ideal untuk pemantauan keamanan, link kontribusi siaran, dan visualisasi industri,Seri LNK-HD-110 memungkinkan konektivitas yang dapat diandalkan pada jarak yang jauh melebihi batasan kabel koaksial standarKinerja yang kuat membuatnya pilihan yang sempurna untuk memperluas umpan video definisi tinggi di sistem CCTV, pusat kontrol lalu lintas, stadion,dan lingkungan lain yang menuntut di mana kesetiaan sinyal dan keandalan sangat penting.
Indeks Teknis HD-SDI ke Konverter Serat
|
Fiber optik antarmuka
|
|
Antarmuka serat
|
SimpleksFC
|
|
Jarak transmisi
|
550m-20Km
|
|
Panjang gelombang
|
1310nm/1550nm
|
|
Video
|
|
Antarmuka video
|
BNC
|
|
Video impedansi input/output
|
75Ω
|
|
Tegangan input/out video
|
Tipikal: 1 Vpp, Min 0,5Vpp, Max 1,5Vpp
|
|
Video Bit Rate
|
Max 3.2Gb/s
|
|
Peningkatan diferensial (10%️90% APL)
|
< 1%
|
|
Standar SDI video
|
270Mbps ((SD-SDI), SMPTE259M
|
|
1.485Gbps/M ((HD-SDI),SMPTE292M
|
|
Data
|
|
Antarmuka fisik
|
Terminal sekrup standar industri
|
|
Jenis data
|
RS422/RS485 Berbalik arah
|
|
Dukungan frekuensi/tingkat
|
Max. 115200bps untuk RS422
Maks. 57600bps untuk RS485
|
|
BER
|
< 10 ‰9
|
|
Listrik
|
|
Adaptor daya
|
DC 5~ 25V
|
|
Konsumsi daya
|
<5W
|
|
Indikator LED
|
|
P/S
|
Sumber Daya
|
|
DAT
|
Data
|
|
Mesin
|
|
Dimensi (LxWxH)
|
120 x105 x28 mm
|
|
Wdelapan
|
0.43KG/pasangan
|
|
Casing
|
Kasus aluminium
|
|
Opsi pemasangan
|
Pemasangan dinding
|
|
Lingkungan
|
|
Bekerja Suhu
|
-20°C+70°C
|
|
Suhu penyimpanan
|
- 40°C+80°C
|
|
Bekerja Kelembaban
|
0~95%
|
|
MTBF
|
≥100000 jam
|
Informasi pemesanan HD-SDI ke konverter serat
| Artikel |
Deskripsi |
|
| LNK-HD-110-20 |
HD-SDI ke Konverter Serat dengan RS422 data terbalik dan loop out, SMF,FC Fiber Connector 20KM, termasuk pemancar dan penerima, digunakan oleh pasangan |
Kebijakan Pasca Penjualan dan Jaminan
Hal ini terdiri darilayanan pelanggan onlinedanlayanan pelanggan telepon,menyediakankonsultasi produk,
dukungan teknis jarak jauh,Layanan pemeliharaan dan penerimaan.
Kebijakan Layanan: Penggantian tiga bulan dan garansi tiga tahun.
Penggantian: Dalam waktu tiga bulan dari pembelian serangkaian produk, setelah pengujian kegagalan produk oleh teknisi dan kerusakan buatan manusia
disebabkan oleh bencana alam, pembeli dapat langsung pergi ke titik pembelian untuk mengganti jenis produk yang sama.
Jika tidak ada masalah dalam pengujian produk, sampel asli akan dikembalikan.
Jaminan: Kerusakan buatan manusia yang disebabkan oleh bencana non-alam, periode garansi gratis perusahaan kami adalah 1 tahun.
[Keadaan berikut tidak termasuk dalam ruang lingkup penggantian dan pemeliharaan gratis]
1Kerusakan yang disebabkan oleh operasi dan pemeliharaan yang tidak sesuai dengan instruksi dalam manual produk.
2Kerusakan yang disebabkan oleh faktor manusia, seperti input tegangan yang tidak tepat, asupan air dan patah.
3Kerusakan pada produk yang disebabkan oleh bencana alam, seperti petir, gempa bumi, kebakaran, dll.
3Perubahan yang tidak sah dari pengaturan atau perbaikan tanpa izin perusahaan.
4Produk di luar ruang lingkup pemeliharaan gratis.
5Kerusakan yang disebabkan oleh transportasi, pemuatan dan pengungkapan selama perbaikan yang dikirim oleh pelanggan.
6.Kode bar atau model produk pada kartu garansi produk tidak sesuai dengan produk itu sendiri.
7Kegagalan atau kerusakan yang disebabkan oleh masalah non-produk lainnya seperti desain, teknologi, manufaktur dan kualitas.
