Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Resolusi: | 10 bit | Tingkat Sinyal: | <380mVp-p |
|---|---|---|---|
| Panjang gelombang SM standar: | 1310nm, 1550nm | panjang gelombang CWDM: | 1270~1610nm, jaringan 20nm menurut ITU-T |
| Dimensi (PxLxT): | 58x21x20 mm | Suhu operasi: | 0°C hingga 70°C (32°F hingga 158°F) |

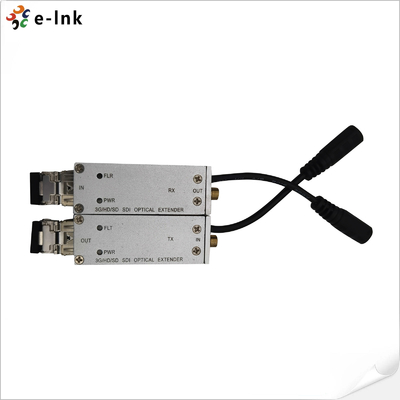

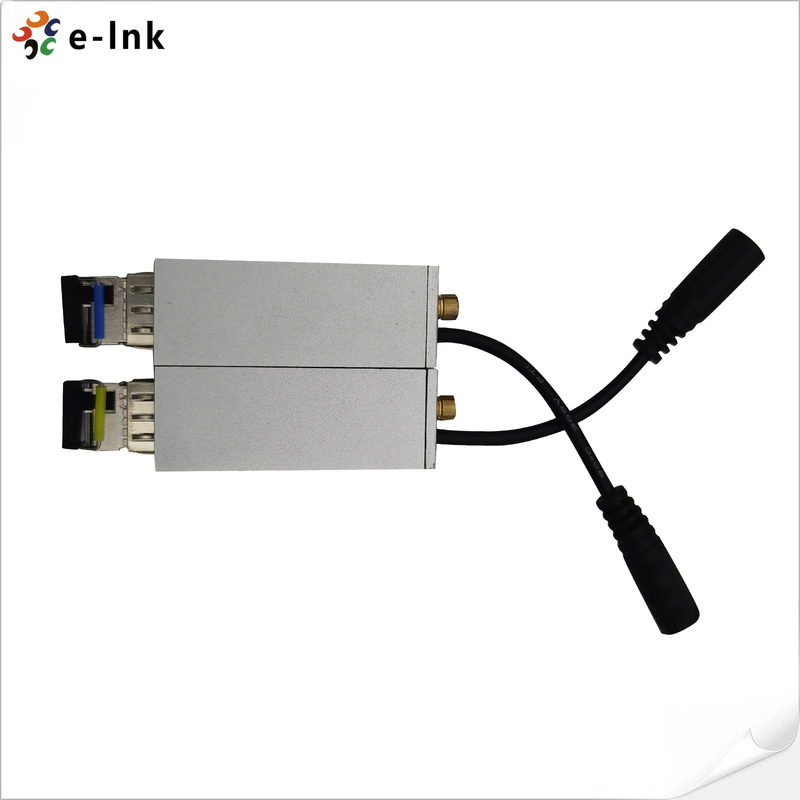

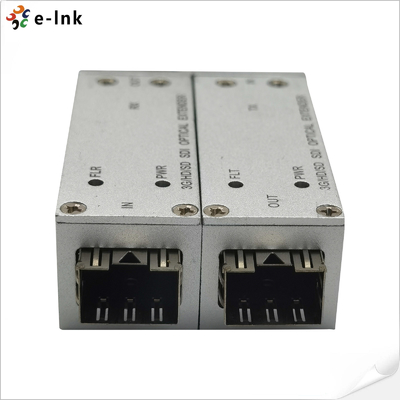

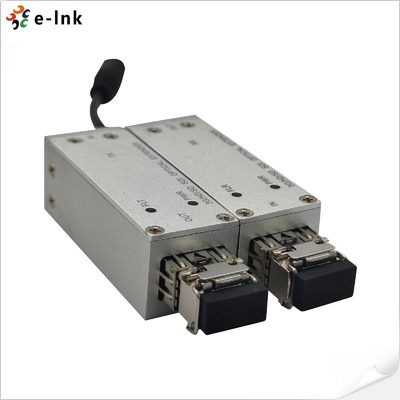

SMB 3G/HD/SD-SDI Optical Micro-Extender
SDI Video SFP Modul Keuntungan
Pengakuan otomatis sinyal 3G-SDI/HD-SDI/SD-SDI, tidak perlu pemilihan manual
Jarak transmisi hingga 120km
Teknologi CWDM untuk memungkinkan hingga 16 (18) saluran untuk mengirimkan melalui satu serat
️ Memenuhi SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
️ Sesuai dengan DVB-ASI ((EN50083-9)
¢ Instruksi yang nyaman dari status LED.
Papan PCB ramah lingkungan (bebas dari Pb)
Papan PCB dengan desain multilayer untuk memastikan transmisi sinyal yang stabil dan andal
SDI Video SFP Modul Indeks Teknis
| SDI Input | |
| Standar video | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310, SMPTE305M (SDTI) |
| Standar sinyal | SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| Impedansi | 75Ω |
| Konektor | UKM |
| SDI output | |
| Tingkat sinyal | 800mVp-p±10% |
| Waktu naik/turun | < 0,8ns |
| HD-SDI Jitter | < 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Impedansi | 75Ω |
| Konektor | UKM |
| Antarmuka optik | |
| SFP | Simplex LC, 3,125Gbps. Jarak transmisi ≤120km |
| Panjang gelombang SM standar | 1310nm, 1550nm |
| Panjang gelombang CWDM | 1270~1610nm, grid 20nm menurut ITU-T |
| Kisaran suhu | 0 ~ 70 ̊C |
| Listrik | |
| Kekuatan | 5VDC, 1A |
| Konsumsi | <5W |
| Indikator LED | |
| FLT | Status Fiber Link (Transmitter) |
| FLR | Status Fiber Link (Penerima) |
| PWR | Status daya |
| Mesin | |
| Dimensi (LxWxH) | 58 x 21 x 20 mm |
| Berat badan | 100 g/pasangan |
| Casing | Kasus aluminium |
| Opsi pemasangan | Desktop |
Konverter Media Ethernet IndustriGambaran umum
LNK-M3G-SMB1V-20 Series 3G-SDI/HD-SDI/SD-SDI micro extender fiber optic transmission system yang mengirimkan satu 3G-SDI, HD-SDI,Video digital definisi tinggi SD-SDI atau satu aliran DVB-ASI melalui satu mode tunggal atau serat multimode yang mendukung SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) standar. Dengan teknologi transmisi serat optik digital yang canggih, tidak ada penyesuaian yang diperlukan, sederhana untuk mengatur dan mudah dioperasikan.Seri micro extender SDI menggunakan catu daya 5V dengan konsumsi daya rendah.
Informasi Pemesanan
| Model | Deskripsi |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Mode Tunggal, 20KM termasuk Transmitter dan Receiver, digunakan oleh pasangan |
