Konverter Mini 12G-SDI ke Fiber dengan Tally dan RS485
Ikhtisar

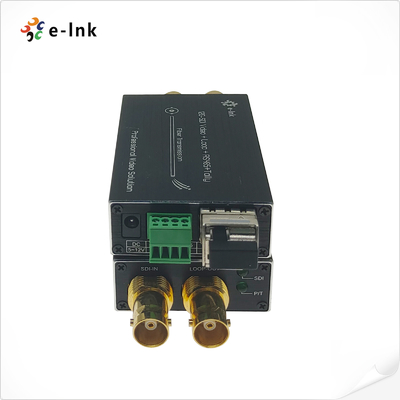

Seri LNK-M12G-1V1T1D Mini 12G-SDI Fiber Optic Converter
Konverter fiber ringkas ini mendukung:
- 1 Saluran video 12G-SDI (dengan audio tersemat)
- 1 Saluran sinyal Tally (untuk kontrol kamera/interkom)
- 1 Saluran data RS485 dua arah
Semua sinyal ditransmisikan melalui satu kabel serat optik, dengan pemantauan waktu nyata melalui loop 12G
keluaran.

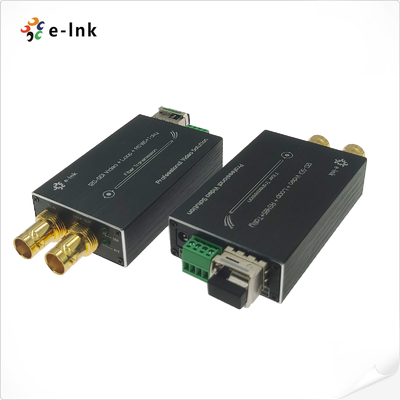

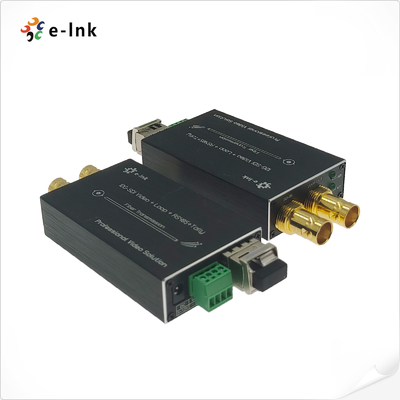

Set Konverter Video E-link 12G over Fiber mencakup satu pemancar dan satu penerima, kompatibel
dengan format video resolusi tinggi, termasuk:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Dirancang untuk siaran, produksi langsung, dan sistem AV profesional, konverter mini ini memastikan
transmisi sinyal jarak jauh yang andal dengan latensi rendah.
Fitur
Mendukung ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) dan ST-259(SD)
Kompatibel langsung dengan sistem kamera 12G/6G/3G-SDI
Reclocker Terintegrasi Mengunci ke Tingkat SMPTE 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps atau
Subrate Bagi-1.001 dan 270 Mbps
teknik WDM/CWDM/DWDM serat optik;
Mendukung 4K*2K(3840*2160@60Hz),1080P,1080I,720P.
Mendukung Tally dan RS485 Mundur
Mendukung penukaran panas dan pencolokan panas

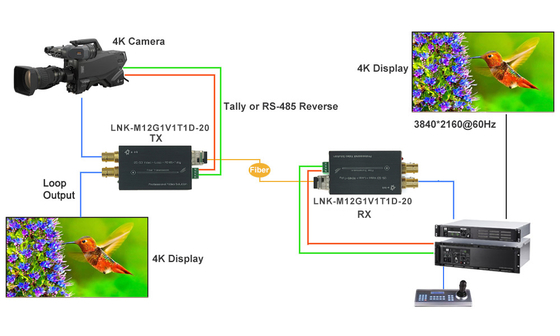

Aplikasi
Indeks Teknis
| Format |
Mendukung ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) Dan ST-259(SD) |
| Kompatibel |
Kompatibel dengan DVB-ASI dan AES10 (MADI) |
| Masukan |
1 x 12G-SDI pada BNC |
| Keluaran |
1 x serat optik LC |
| 1 x loop-out 12G-SDI pada BNC |
| Resolusi yang Didukung |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Rentang resolusi |
3840*2160@60Hz |
| Spesifikasi kabel masukan |
≤70m@12G SDI Belden 1694A |
| Spesifikasi kabel keluaran |
≤70m@12G SDI Belden 1694A |
| Jenis data |
Tally Mundur |
| Jenis data |
RS485 Mundur |
| Lebar pita transmisi optik |
270MHz～12GHz |
| Daya |
5-15 VDC |
| Konsumsi Daya |
2 W (Maks.) |
| Dimensi (PxLxT) |
80 x 40 x 20 (mm) |
| Suhu Penyimpanan |
-40℃～80℃ |
| Suhu Pengoperasian |
-40℃～85℃ |
Informasi Pemesanan
| Model |
Deskripsi |
| LNK-M12G-1V1T1D-20 |
Konverter Mini-tipe 12G-SDI ke Fiber dengan Tally, RS485 Balik dan loop out, SMF, Konektor Fiber LC 20KM, termasuk Pemancar dan Penerima, digunakan berpasangan |
