Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Antarmuka Serat: | Simpleks LC | Panjang gelombang: | 1310nm/1550nm |
---|---|---|---|
Tipe data: | Tally & Reverse RS485 | Selubung: | Kotak Aluminium |
Opsi Pemasangan: | Desktop | Berat badan: | 75g (TX) 75G (RX) 450G (paket) |
Ikhtisar

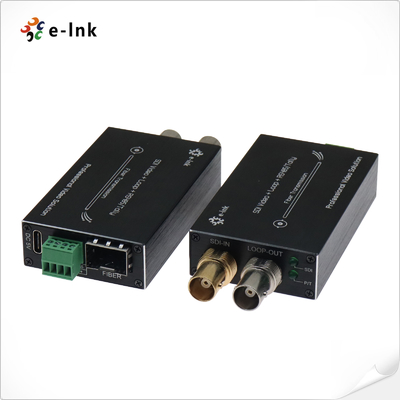

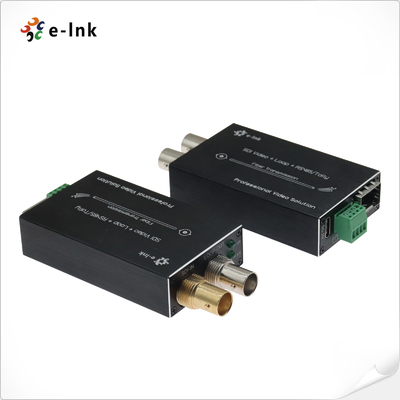

Seri LNK-M3G-1V adalah konverter serat optik 3G/HD-SDI yang ringkas dan berkinerja tinggi, dirancang
untuk aplikasi penyiaran profesional dan transmisi video. Mendukung:
- 1 saluran video 3G/HD-SDI (dengan audio tersemat)
- Sinyal Tally (untuk kontrol kamera dan interkom)
- Data RS485 terbalik (untuk komunikasi dua arah)
Semua sinyal ditransmisikan melalui satu kabel serat optik, memastikan jarak jauh, latensi rendah, dan
pengiriman sinyal bebas gangguan. Output loop 3G/HD-SDI lokal memungkinkan pemantauan waktu nyata untuk sistem
verifikasi.
Set Konverter Video E-link 3G/HD-SDI over Fiber mencakup satu pemancar dan satu penerima,
sepenuhnya kompatibel dengan 1080p dan format video 3G/HD-SDI standar lainnya.
Ideal untuk produksi langsung, siaran, dan sistem AV, konverter ini menyediakan solusi yang andal dan hemat biaya
untuk video berkualitas tinggi melalui serat.
Fitur
Perekaman ulang otomatis 270Mbit/s - 1.48Gbit/s - 3Gbit/s
Tukar panas dan colok panas
Setiap saluran mencakup audio tersemat 8 saluran
Indikasi Status LED untuk memantau kondisi kerja
rentang suhu ultra-lebar tingkat industri (-20℃~+70℃), dapat disesuaikan dengan berbagai lingkungan
Aplikasi
Indeks Teknis
Antarmuka Optik Serat | |
Antarmuka Serat | Simplex LC |
Jarak transmisi | 550m-20Km |
Panjang gelombang | 1310nm/1550nm |
Video | |
Antarmuka video | BNC |
Impedansi input/output video | 75Ω |
Tegangan input/output video | Khas:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
Laju Bit Video | Maks 3.2Gb/s |
Keuntungan diferensial (10%~90% APL) | <1% |
Dukungan format SDI | 625/25 PAL |
525/29.97 NTSC, 525/23.98 NTSC | |
720p50, 720p59.94 | |
1080i 23/24/30/50/59.94 | |
1080P 23.98/24/30/50/60 | |
Standar SDI video | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
Pemetaan SMPTE425M3Gb/s(3G-SDI) | |
Antarmuka serial SMPTE424M 3Gb/s(3G-SDI) | |
Data | |
Antarmuka fisik | Terminal sekrup standar industri |
Jenis data | Tally & Reverse RS485 |
Dukungan Frekuensi/Laju |
Maks. 115200bps untuk RS422 Maks. 57600bps untuk RS485 |
BER | <10ˉ9 |
Listrik | |
Adaptor daya | DC 5V |
Konsumsi daya | <5W |
Indikator LED | |
SDI | Video SDI |
P/T | Catu Daya |
Mekanik | |
Dimensi (PxLxT) |
73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (Paket) |
Berat |
75g (TX) 75g (RX) 450g (Paket) |
Casing | Casing Aluminium |
Opsi Pemasangan | Desktop |
Lingkungan | |
Suhu Kerja | -20℃~+70℃ |
Suhu Penyimpanan | -40℃~+80℃ |
Kelembaban Kerja | 0~95% |
MTBF | ≥100000 jam |
Informasi Pemesanan
Model | Deskripsi |
LNK-M3G-1V-MM | Konverter Serat 3G-SDI ke Fiber Tipe Mini dengan Tally & Reverse RS485 dan loop out, MMF, Konektor Serat LC 500 meter, termasuk Pemancar dan Penerima, digunakan berpasangan |
LNK-M3G-1V-20 | Konverter Serat 3G-SDI ke Fiber Tipe Mini dengan Tally & Reverse RS485 dan loop out, SMF, Konektor Serat LC 20KM, termasuk Pemancar dan Penerima, digunakan berpasangan |
LNK-M3G-1V-40 | Konverter Serat 3G-SDI ke Fiber Tipe Mini dengan Tally & Reverse RS485 dan loop out, SMF, Konektor Serat LC 40KM, termasuk Pemancar dan Penerima, digunakan berpasangan |
Antarmuka&LED
