Konverter serat tipe mini dengan Tally & Reverse RS485 melalui Output HD-SDI Loop

Mini-type Fiber Converter with Tally & Reverse RS485  over a HD-SDI Loop Output

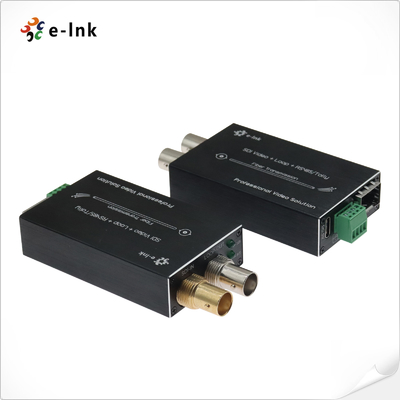

Gambar besar :  Konverter serat tipe mini dengan Tally & Reverse RS485 melalui Output HD-SDI Loop

Detail produk:
Tempat asal: Guangdong
Nama merek: E-link
Sertifikasi: CE FCC RoHS
Nomor model: Seri LNK-MHD-1V
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 pasang
Harga: negotiable
Kemasan rincian: Paket Ekspor Standar Konverter SDI ke Fiber Optic
Waktu pengiriman: 3-7 Hari Kerja
Syarat-syarat pembayaran: Western Union, MoneyGram, T/T, Paypal
Menyediakan kemampuan: 1000 PCS/BULAN
Detil Deskripsi produk
Antarmuka Serat: Simpleks LC Panjang gelombang: 1310nm/1550nm
Dimensi (PxLxT): 73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (rx) 185 x 132 x 100 mm (paket) Berat badan: 75g (TX) 75G (RX) 450G (paket)
Selubung: Kotak Aluminium Opsi Pemasangan: Desktop

Mini-type HD-SDI ke Konverter Serat dengan Tally & Reverse RS485

Gambaran umum

Seri LNK-MHD-1V adalah solusi transmisi serat optik HD-SDI kompak yang dirancang untuk

aplikasi video profesional. Konverter mini ini memiliki:

- Transmisi video HD-SDI 1 saluran dengan audio tertanam
- Dukungan sinyal Tally terintegrasi untuk kontrol kamera
- Saluran data RS485 terbalik untuk komunikasi bidirectional
- Lokal HD-SDI output loop untuk pemantauan real time

Fitur Utama:
• Transmisi kabel serat optik tunggal untuk pengiriman sinyal jarak jauh
• Termasuk satu unit pemancar dan satu unit penerima
• Mendukung format video HD-SDI standar
• Desain kompak ideal untuk instalasi terbatas ruang

Aplikasi:
- Studio penyiaran
- Produksi acara langsung
- Sistem pengawasan video
- Instalasi AV profesional

Konverter serat optik yang handal ini memastikan transmisi video HD berkualitas tinggi sambil mempertahankan sinyal

integritas di jarak yang lebih jauh.

pemasangan produksi dan instalasi tetap di mana ruang terbatas.

Fitur

Equalization kabel otomatis, digunakan untuk semua kecepatan di bawah 1,5 Gb/s (Belden 1694A)

Langsung kompatibel dengan sistem kamera SDI

Jangkauan dinamis super optik dan bebas pengaturan

Rentang suhu industri yang sangat luas (-20 °C ~ + 70 °C), dapat disesuaikan dengan berbagai lingkungan

Menangani semua pola patologis, transmisi tingkat siaran non-kompresi sepenuhnya digital

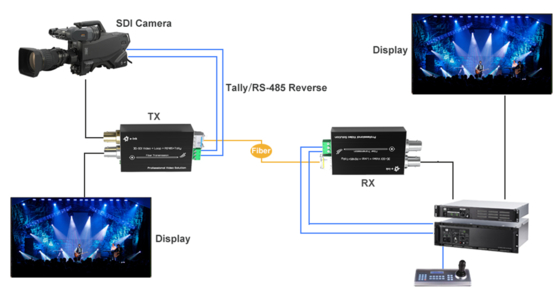

Aplikasi

Konverter serat tipe mini dengan Tally & Reverse RS485 melalui Output HD-SDI Loop 0











































Indeks Teknis



Fiber optik antarmuka
Antarmuka serat Simplex LC
Jarak transmisi 550m-20Km
Panjang gelombang 1310nm/1550nm
Video
Antarmuka video BNC
Impedansi input/output video 75Ω
Tegangan input/output video Tipikal:1Vpp, Min 0.5Vpp, Max 1.5Vpp
Video Bit Rate Maksimal 1,48Gb/s
Peningkatan diferensial (10%~90% APL) < 1%
Dukungan format SDI 625/25 PAL
525/29.97 NTSC,
720p50, 720p59.94
1080i 23/24/30/50/59.94
Standar SDI video 270Mbps (SD-SDI)
1.485Gbps (HD-SDI)
Data
Antarmuka fisik Terminal sekrup standar industri
Jenis data Tally & Reverse RS485
Dukungan frekuensi/tingkat

Max. 115200bps untuk RS422

Maks. 57600bps untuk RS485

BER < 10 ‰9
Listrik
Adaptor daya DC 5V
Konsumsi daya <5W
Indikator LED
SDI Video SDI
P/T Sumber Daya
Mesin
Dimensi (LxWxH)

73 x 44 x 17 mm (TX)

73 x 44 x 17 mm (RX)

185 x 132 x 100 mm (Pengemasan)

Berat badan

75 g (TX)

75 g (RX)

450 g (Kemas)

Casing Kasus aluminium
Opsi pemasangan Desktop
Lingkungan
Suhu Kerja -20°C+70°C
Suhu penyimpanan -40°C+80°C
Kelembaban Kerja 0~95%
MTBF ≥100000 jam



































































































Informasi Pemesanan



Model Deskripsi
LNK-MHD-1V-MM Mini-type HD-SDI ke Konverter Serat dengan Tally & Reverse RS485 dan loop out, MMF, LC Fiber Connector 500 meter, termasuk Transmitter dan Receiver yang digunakan oleh pasangan
LNK-MHD-1V-20 Mini-type HD-SDI ke Konverter Serat dengan Tally & Reverse RS485 dan loop out, SMF, LC Fiber Connector 20KM, termasuk Transmitter dan Receiver, digunakan oleh pasangan
LNK-MHD-1V-40 Mini-type HD-SDI ke Konverter Serat dengan Tally & Reverse RS485 dan loop out, SMF, LC Fiber Connector 40KM, termasuk Transmitter dan Receiver, digunakan oleh pasangan

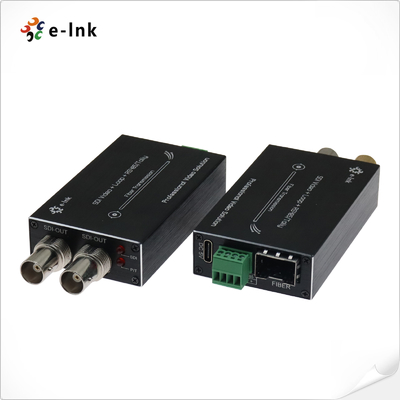

Interface&LED

Konverter serat tipe mini dengan Tally & Reverse RS485 melalui Output HD-SDI Loop 1
