Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Transmission distance: | 20Km | Panjang gelombang: | 1310nm/1550nm |
---|---|---|---|
Dimensi (WXDXH): | 120x105x28 mm | Weight: | 1.5KG/pair |
Power adaptor: | DC 5~25V | Power consumption: | <5W |
Menyoroti: | Konverter Serat Data Tally RS485,Konverter Serat Industri 3G HD-SDI,Konverter serat HD-SDI 3G bidirectional |
1Ch Bidirectional 3G-SDI dengan Loop-out + 1Ch Tally + 2Ch Bidirectional RS485 atau RS422 + 2Ch Stereo Audio + 1Ch MikrofonoVer Konverter Serat
SDI Fiber ExtenderGambaran umum
Seri LNK-3G-1BV1T2BD2A1M adalah transceiver optik video 3G/HD-SDI berkinerja tinggi.
Ini mendukungTransmisi video 3G/HD-SDI bidirectional satu saluran (dengan audio tertanam),
Video loop-out,satu sinyal penghitungan,data dua saluran dua arah RS485/RS422,dua saluran
Audio stereo eksternal, dansatu sinyal mikrofon, menyiarkan video definisi tinggi
dan sinyal audio melalui serat optik.
Seri ini mencakup satu pemancar dan satu penerima, mendukung1080P Full HD 3G/HD-SDI sinyal
transmisi, dan penawaranStabilitas tinggi dan gambar yang jelas.Indikator status LEDtermasuk pada
Perangkat untuk pemantauan real-time status operasi.
Berlaku untuk: pemantauan lalu lintas cerdas, sistem keamanan, pemantauan industri
(listrik, industri kimia, baja, minyak, kereta api, dll.), pemantauan militer (lager, perbatasan, dll.),
jaringan kampus, siaran langsung stadion, transmisi program TV dan video permintaan tinggi lainnya
dan skenario transmisi audio.
SDI Fiber ExtenderFitur
1Ch Bidirectional 3G-SDI Video dengan Loop-out
1Ch Tally Sinyal
2Ch Bidirectional RS485 atau RS422 Data
2Ch Stereo Audio
1 Ch Mikrofon
️ Reklok otomatis 270Mbit/s - 1.48Gbit/s - 3Gbit/s
Dukungan HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
Kemampuan transmisi jarak jauh hingga 20 km (SMF)
️ Hot swap dan hot plug;
Transmisi tingkat siaran tanpa kompresi sepenuhnya digital;
¢ rentang suhu industri yang sangat luas (-20°C~+70°C), dapat beradaptasi dengan berbagai lingkungan;
SDI Fiber Extender Indeks Teknis
Fiber optik antarmuka | |
Antarmuka serat | Simplex LC |
Jarak transmisi | 0-20Km |
Panjang gelombang | 1310nm/1550nm |
Video | |
Antarmuka video | BNC |
Impedansi input/output video | 75Ω |
Tegangan input/output video | Tipikal:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
Video Bit Rate | Max 3.2Gb/s |
Peningkatan diferensial (10%~90% APL) | < 1% |
Dukungan format SDI | 625/25 PAL |
525/29.97 NTSC, | |
720p50, 720p59.94 | |
1080i 23/24/30/50/59.94 | |
1080P 23.98/24/30/50/60 | |
Standar SDI video | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
SMPTE425M3Gb/s Pemetaan ((3G-SDI) | |
SMPTE424M 3Gb/s serial interface ((3G-SDI) | |
Data atau Tally | |
Antarmuka fisik | Terminal sekrup standar industri |
Jenis data | RS485 (Default) atau RS422 (Optional), sinyal Tally |
Dukungan frekuensi/tingkat |
Max. 115200bps untuk RS422 Maks. 57600bps untuk RS485 |
BER | < 10 ‰9 |
Stereo Audio atau Mikrofon | |
Input dan output audio | 3.5MM Audio |
Format audio | @48KHz |
Listrik | |
Adaptor daya | DC 5 ~ 25V |
Konsumsi daya | <5W |
Indikator LED | |
P/S | Sumber Daya |
DAT | Data |
Mesin | |
Dimensi (LxWxH) | 120 x 105 x 28 mm |
Berat badan | 1.5kg/pasangan |
Casing | Kasus aluminium |
Opsi pemasangan | Pemasangan dinding |
Lingkungan | |
Suhu Kerja | -20°C+70°C |
Suhu penyimpanan | -40°C+80°C |
Kelembaban Kerja | 0~95% |
MTBF | ≥100000 jam |
SDI Fiber Extender Informasi Pemesanan
Model | Deskripsi |
LNK-3G-1BV1T2BD2A1M | 1Ch Bidirectional 3G-SDI dengan Loop + 1Ch Tally + 2Ch Bidirectional RS485 atau RS422 + 2Ch Stereo Audio + 1Ch Mikrofon melalui Konverter Serat, Serat Mode Tunggal, LC, 20km,termasuk pemancar dan penerima, digunakan oleh pasangan |

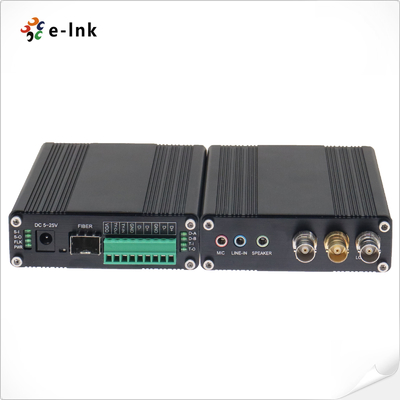

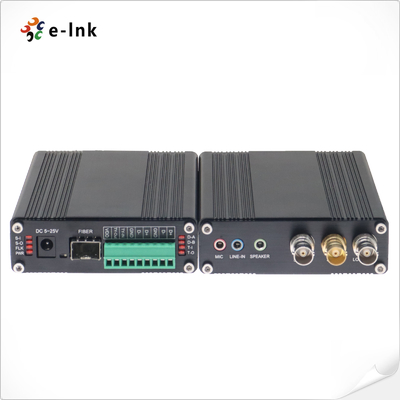

SDI Fiber Extender Panel
Catatan:
1. To+/To- dapat menggerakkan LED dengan arus 50MA
2. TIN/TCM untuk koneksi Tally Signal
3. T+/R- untuk RS485 (default) atau RS422 (opsional)
