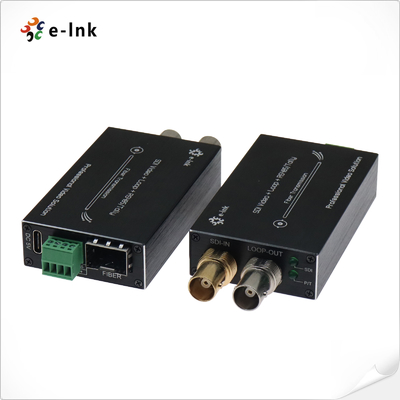

Konverter Fiber E-link Mini HD-SDI dengan Tally & Loop Out RS485
Ikhtisar
Konverter Fiber HD-SDI tipe Mini Seri LNK-MHD-1V oleh E-link adalah solusi ringkas dan
bertingkat industri yang dirancang untuk mentransmisikan video HD-SDI yang tidak terkompresi (dengan
audio tersemat), sinyal Tally, dan data RS485 terbalik melalui satu serat optik.
Mendukung resolusi video hingga 1080i dan laju data hingga 1,485Gbps, konverter ini
menampilkan pemerataan kabel otomatis, pemantauan loop-out, dan kinerja yang kuat di seluruh
jarak yang diperpanjang—hingga 20km pada serat mode tunggal. Direkayasa untuk menuntut
lingkungan, ia menawarkan toleransi suhu yang luas (-20℃ hingga +70℃), indikator status LED,
pemasangan yang dapat ditukar-panas, dan kompatibilitas dengan sistem kamera SDI. Ideal untuk siaran,
acara langsung, dan aplikasi studio yang membutuhkan transmisi video real-time yang andal melalui serat.
Fitur
Konverter mini HD-SDI ke serat dengan Tally & RS485
Mendukung format 720p, 1080i, PAL/NTSC
Loop-out untuk pemantauan SDI lokal
Transmisi hingga 20km melalui serat LC
Sinyal stabil dengan pemerataan otomatis & reclocking
Rentang suhu lebar: -20°C hingga +70°C
Plug & play, rumah aluminium yang ringkas
Indeks Teknis
|
Antarmuka Optik Serat
|
|
Antarmuka serat
|
Simplex LC
|
|
Jarak transmisi
|
550m-20Km
|
|
Panjang gelombang
|
1310nm/1550nm
|
|
Video
|
|
Antarmuka video
|
BNC
|
|
Video impedansi input/output
|
75Ω
|
|
Tegangan input/output video
|
Khas:1Vpp, Min 0.5Vpp, Maks 1.5Vpp
|
|
Laju Bit Video
|
Maks 1.48Gb/s
|
|
Penguatan diferensial (10%～90% APL)
|
<1%
|
|
Dukungan format SDI
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
Standar SDI video
|
270Mbps (SD-SDI)
|
|
1.485Gbps (HD-SDI)
|
|
Data
|
|
Antarmuka fisik
|
Terminal sekrup standar industri
|
|
Jenis data
|
Tally & RS4 terbalik85
|
|
Dukungan Frekuensi/Laju
|
Maks. 115200bps untuk RS422
Maks. 57600bps untuk RS485
|
|
BER
|
<10ˉ9
|
|
Listrik
|
|
Adaptor daya
|
DC 5V
|
|
Konsumsi daya
|
<5W
|
|
Indikator LED
|
|
SDI
|
Video SDI
|
|
P/T
|
Catu Daya
|
|
Mekanik
|
|
Dimensi (PxLxT)
|
73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (Paket)
|
|
Wdelapan
|
75g (TX)
75g (RX)
450g (Paket)
|
|
Casing
|
Casing Aluminium
|
|
Opsi Pemasangan
|
Desktop
|
|
Lingkungan
|
|
Suhu Kerja
|
-20℃～+70℃
|
|
Suhu Penyimpanan
|
-40℃～+80℃
|
|
Kelembaban Kerja
|
0~95%
|
|
MTBF
|
≥100000 jam
|
Informasi Pemesanan
|
Model
|
Deskripsi
|
|
LNK-MHD-1V-MM
|
Tipe Mini HD-SDI ke Konverter Serat dengan Tally & RS485 Terbalik dan loop out, MMF, Konektor Serat LC 500 meter, termasuk Pemancar dan Penerima, digunakan berpasangan
|
|
LNK-MHD-1V-20
|
Tipe Mini HD-SDI ke Konverter Serat dengan Tally & RS485 Terbalik dan loop out, SMF, Konektor Serat LC 20KM, termasuk Pemancar dan Penerima, digunakan berpasangan
|
|
LNK-MHD-1V-40
|
Tipe Mini HD-SDI ke Konverter Serat dengan Tally & RS485 Terbalik dan loop out, SMF, Konektor Serat LC 40KM, termasuk Pemancar dan Penerima, digunakan berpasangan
|

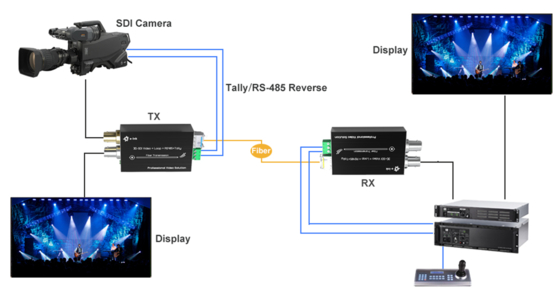

Aplikasi
Antarmuka LED
