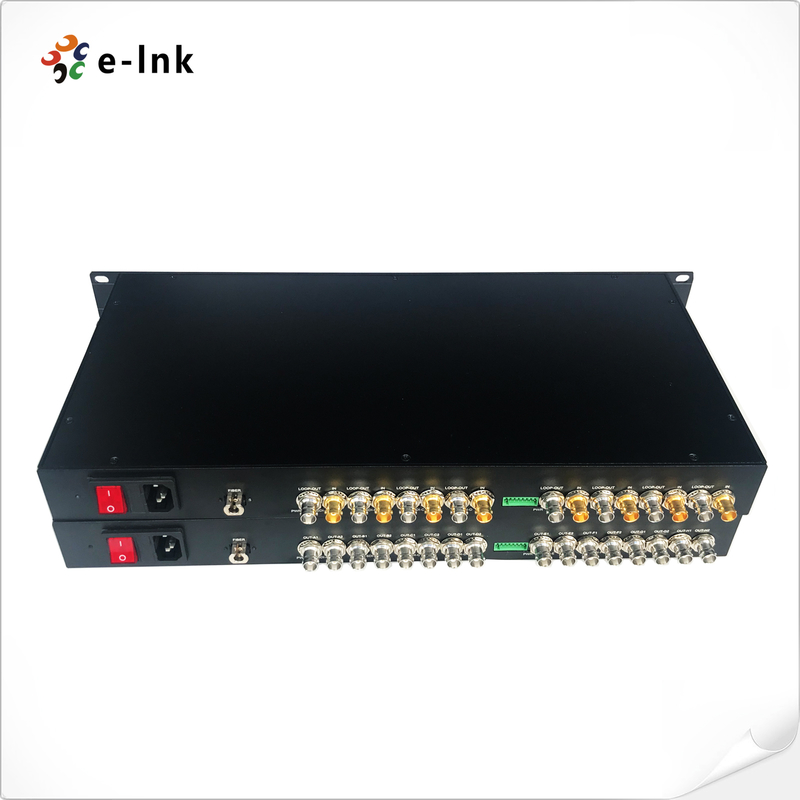

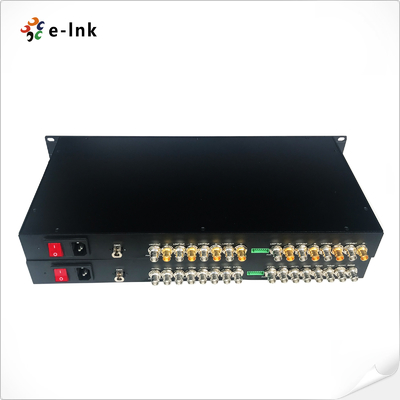

Extender 8-Saluran SD/HD/3G-SDI yang Dapat Dipasang di Rak 1U Melalui Serat Tunggal CWDM Tidak Terkompresi
Fitur Extender Serat Ikhtisar Extender Serat
Seri LNK-SDI-8V merupakan sistem transmisi serat video Aplikasi Extender Seratprofesional yang memfasilitasi pengiriman video berkualitas siaran
melalui serat optik tunggal. Solusi komprehensif ini terdiri dari satu pemancar
dan satu penerima, dengan kapasitas untuk mendukung
sinyal 3G-SDI 1080p, disertaidengan audio tersemat berkualitas CD dan
transmisi data RS-485 dua arah.8-Saluran SD/HD/3G-SDI
Fitur Extender Serat Fitur►
Aplikasi Serbaguna:Ideal untuk studio siaran, produksi acara langsung, tempat olahraga, dan sistem pengawasan yang membutuhkan transmisi video SDI yang andal dan berkepadatan tinggi.
►
Aplikasi Serbaguna:Ideal untuk studio siaran, produksi acara langsung, tempat olahraga, dan sistem pengawasan yang membutuhkan transmisi video SDI yang andal dan berkepadatan tinggi.
►
Aplikasi Serbaguna:Ideal untuk studio siaran, produksi acara langsung, tempat olahraga, dan sistem pengawasan yang membutuhkan transmisi video SDI yang andal dan berkepadatan tinggi.
►
Aplikasi Serbaguna:Ideal untuk studio siaran, produksi acara langsung, tempat olahraga, dan sistem pengawasan yang membutuhkan transmisi video SDI yang andal dan berkepadatan tinggi.
►
Aplikasi Serbaguna:Ideal untuk studio siaran, produksi acara langsung, tempat olahraga, dan sistem pengawasan yang membutuhkan transmisi video SDI yang andal dan berkepadatan tinggi.
►
Aplikasi Serbaguna:Ideal untuk studio siaran, produksi acara langsung, tempat olahraga, dan sistem pengawasan yang membutuhkan transmisi video SDI yang andal dan berkepadatan tinggi.
►
Aplikasi Serbaguna:Ideal untuk studio siaran, produksi acara langsung, tempat olahraga, dan sistem pengawasan yang membutuhkan transmisi video SDI yang andal dan berkepadatan tinggi.
8-saluran SD/HD/3G-SDI
Aplikasi Extender Serat Antarmuka Optik Serat
|
Antarmuka Serat
|
|
S
|
implex LCJarak Transmisi
|
|
550m-20Km
|
Panjang Gelombang
|
|
1310nm/1550nm
|
Video
|
|
impedansi input/output
|
|
BNC
|
Video
|
|
impedansi input/output 75Ω
|
Tegangan input/output video
|
|
Khas:1Vpp,
|
Min 0.5Vpp, Maks 1.5Vpp Laju Bit Video
|
|
Maks 3.2Gb/s
|
Penguatan Diferensial (10%
|
|
～90% APL)<1%
|
Dukungan format SDI
|
|
625/25 PAL
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
1080P 23.98/24/30/50/60
|
|
Standar SDI Video
|
|
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI)
|
SMPTE425M3Gb/s Pemetaan(3G-SDI)
|
|
Antarmuka serial SMPTE424M 3Gb/s(3G-SDI)
|
|
Data
|
|
Antarmuka Fisik
|
|
Terminal sekrup standar industri
|
Jenis Data
|
|
RS4 Balik
|
85 Dukungan Frekuensi/Laju
|
|
Maks. 57600bps untuk RS485
|
BER
|
|
<10ˉ
|
9Listrik
|
|
Adaptor daya
|
|
AC 110
|
~220VKonsumsi daya
|
|
<1
|
5Wapan
|
|
SDI A/B/C/D/E/F/G/H
|
|
Video SDI
|
PWR
|
|
Catu Daya
|
Mekanik
|
|
Dimensi (PxLxT)
|
|
19 inci 1
|
U( 483 x 220 x 44.45mm )L
|
|
apan7KG/pasangan
|
Casing
|
|
Casing Aluminium
|
Opsi Pemasangan
|
|
Rak
|
Lingkungan
|
|
Suhu Kerja
|
|
-
|
20℃+870℃Kelembaban Kerja
|
|
-40
|
℃～+80℃Kelembaban Kerja
|
|
0~95%
|
MTBF
|
|
≥100000 jam
|
8-saluran SD/HD/3G-SDI
|
Aplikasi Extender Serat Model
|
Deskripsi
|
LNK-SDI-8V
|
|
19" 1U 8-Ch
|
3G-SDIVideo dengan Loop-out + 1-Ch Audio Maju, 20km, SM, LC, termasuk 1 pemancar & 1 penerima, digunakan berpasangan8-saluran SD/HD/3G-SDI
|
|
19" 1U 8-Ch
|
3G-SDIVideo dengan Loop-out + 1-Ch Audio Maju, 20km, SM, + 1-Ch Data Balik RS485, 20km, SM, LC, termasuk 1 pemancar & 1 penerima, digunakan berpasangan8-saluran SD/HD/3G-SDI
|
|
19" 1U 8-Ch
|
3G-SDIVideo dengan Loop-out + 1-Ch Audio Maju, 20km, SM, LC, termasuk 1 pemancar & 1 penerima, digunakan berpasangan8-saluran SD/HD/3G-SDI
|
|
19" 1U 8-Ch
|
3G-SDIVideo 1080P dengan Loop-out + 1-Ch Audio Maju, 20km, SM, LC, termasuk 1 pemancar & 1 penerima, digunakan berpasangan8-saluran SD/HD/3G-SDI
|
|
19" 1U 8-Ch
|
3G-SDIVideo 1080P dengan Loop-out + 1-Ch Audio Maju, 20km, SM, + 1-Ch Data Balik RS485, 20km, SM, LC, termasuk 1 pemancar & 1 penerima, digunakan berpasangan8-saluran SD/HD/3G-SDI
|
|
19" 1U 8-Ch
|
3G-SDIVideo 1080P dengan Loop-out + 1-Ch Audio Maju, 20km, SM, LC, termasuk 1 pemancar & 1 penerima, digunakan berpasangan8-saluran SD/HD/3G-SDI
|
Aplikasi Extender Serat Kebijakan Purna Jual dan Garansi
Itu terdiri dari
layanan pelanggan online dan layanan pelanggan telepon, menyediakan konsultasi produk, layanan pemeliharaan dan penerimaan, layanan pemeliharaan dan penerimaan.Kebijakan Layanan
: Penggantian tiga bulan dan garansi tiga tahun.Penggantian
: Dalam waktu tiga bulan setelah membeli serangkaian produk, setelah menguji kegagalan produk oleh teknisi dan kerusakan buatan manusia yang disebabkan oleh bencana non-alam, pembeli dapat langsung pergi ke tempat pembelian untuk mengganti jenis produk yang sama. Atau produk dengan kinerja yang sebanding. Jika tidak ada masalah dalam pengujian produk, sampel asli akan dikembalikan.Garansi
: Kerusakan buatan manusia yang disebabkan oleh bencana non-alam, masa garansi gratis perusahaan kami adalah 1 tahun.[Keadaan berikut tidak termasuk dalam lingkup penggantian dan pemeliharaan gratis]
1. Kerusakan yang disebabkan oleh pengoperasian dan pemeliharaan yang tidak sesuai dengan petunjuk dalam manual produk.
2. Kerusakan yang disebabkan oleh faktor manusia, seperti masukan tegangan yang tidak tepat, masuknya air, dan kerusakan.
3. Kerusakan pada produk yang disebabkan oleh bencana alam, seperti petir, gempa bumi, kebakaran, dll.
3. Perubahan yang tidak sah terhadap pengaturan yang melekat atau perbaikan tanpa izin perusahaan.
4. Produk di luar lingkup perawatan gratis.
5. Kerusakan yang disebabkan oleh transportasi, pemuatan, dan pembongkaran selama perbaikan yang dikirim oleh pelanggan.
6. Kode batang produk atau model pada kartu garansi produk tidak sesuai dengan produk itu sendiri.
7. Kegagalan atau kerusakan yang disebabkan oleh masalah non-produk lainnya seperti desain, teknologi, manufaktur, dan kualitas.
